DESCRIÇÃO DO PRODUTO
O painel sandwich cobertura 5 grecas é uma solução isolante para telhados e coberturas formada por duas chapas metálicas perfiladas e um núcleo rígido de poliuretano (PUR) ou polisocianurato (PIR). O seu perfil exterior de cinco grecas distribui-se sobre uma largura útil de 1.000 mm e está pensado para coberturas industriais, agrícolas, comerciais e outros fechamentos inclinados.
Está indicado para coberturas de edifícios com pendente mínima de 5 % e é fabricado em espessuras de 30 a 150 mm. A documentação técnica contempla comprimentos de fabrico entre 4,00 e 20,00 m, com 13,00 m como comprimento máximo recomendado.
O painel é produzido de acordo com a norma EN 14509. O núcleo isolante PUR ou PIR apresenta uma condutividade térmica declarada de 0,0207 W/m·K e uma densidade de 40 kg/m³ ±10 %.
Painel isolante destinado a coberturas de edifícios com pendente mínima de 5 %. A escolha da espessura, a separação entre apoios e a espessura da chapa devem ser verificadas de acordo com as cargas e condições reais do projeto.
| Espessuras | 30, 40, 50, 60, 80 e 100 mm ±2 mm |
|---|---|
| Espessuras superiores | 120 e 150 mm ±2 % |
| Largura útil | 1.000 mm ±2 mm |
| Separação entre grecas | 250 mm |
| Altura aproximada da greca | 38 mm |
| Largura aproximada da greca | 55 mm |
| Comprimento de fabrico | 4,00 – 20,00 m ±10 mm |
| Comprimento máximo recomendado | 13,00 m |
O acabamento padrão indicado na ficha técnica é pintura poliéster de 25 µm. Também se contemplam revestimentos especiais de 55 µm e acabamento PVDF de 35 µm segundo disponibilidade e condições de fornecimento.

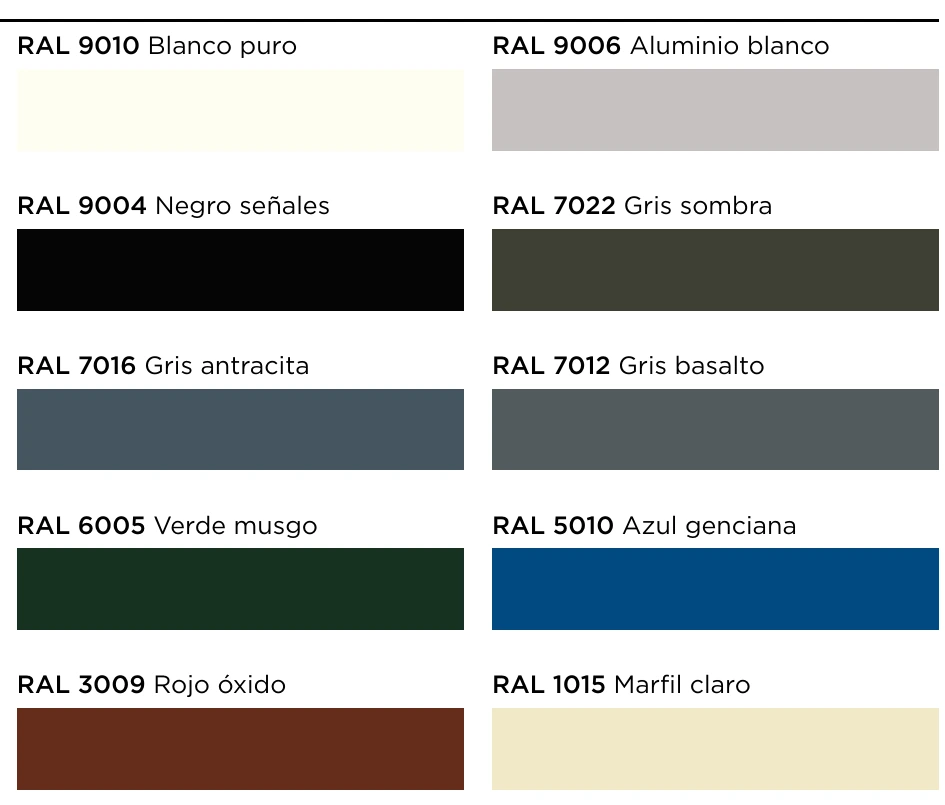

A gama de cores indicada inclui: RAL 9010, RAL 9006, RAL 9004, RAL 7022, RAL 7016, RAL 7012, RAL 6005, RAL 5010, RAL 3009 e RAL 1015.
As cores mostradas no ecrã são orientativas. Quando o tom for crítico, deve verificar-se uma amostra real antes de confirmar o pedido.

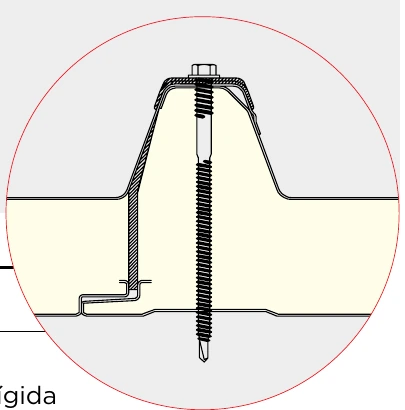

A instalação do painel sandwich de cobertura de 5 grecas deve realizar-se sobre uma estrutura corretamente dimensionada, respeitando a pendente, o sentido de montagem, as sobreposições e a direção dos ventos dominantes prevista para a cobertura.

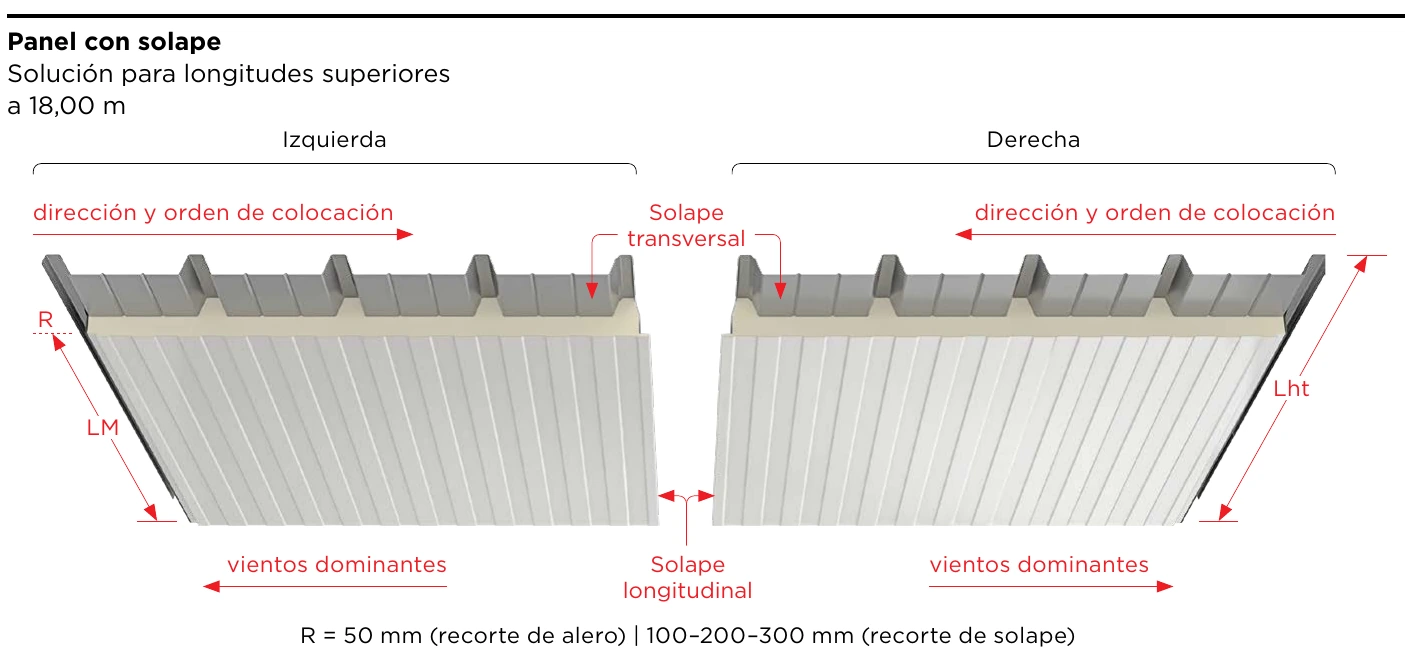

Para comprimentos superiores a 18,00 m, a ficha técnica contempla uma solução mediante sobreposição transversal. Os recortes de sobreposição previstos são de 100, 200 ou 300 mm, enquanto para o recorte de beirado se indica uma referência de 50 mm.
Importante: os vãos admissíveis devem ser verificados com as tabelas de carga e as condições reais de cada obra.
PRESTAÇÕES DECLARADAS
| Configuração | Painel isolante de cobertura de 5 grecas |
|---|---|
| Largura útil | 1.000 mm ±2 mm |
| Espessura total | 30 / 40 / 50 / 60 / 80 / 100 / 120 / 150 mm |
| Chapa de aço | S250GD · EN 10346 |
| Espessuras de chapa | 0,4 / 0,5 / 0,6 mm |
| Núcleo | PUR ou PIR |
| Densidade do núcleo | 40 kg/m³ ±10 % |
| Condutividade térmica | 0,0207 W/m·K |
| Pendente mínima | 5 % |
| Norma de fabrico | EN 14509 |

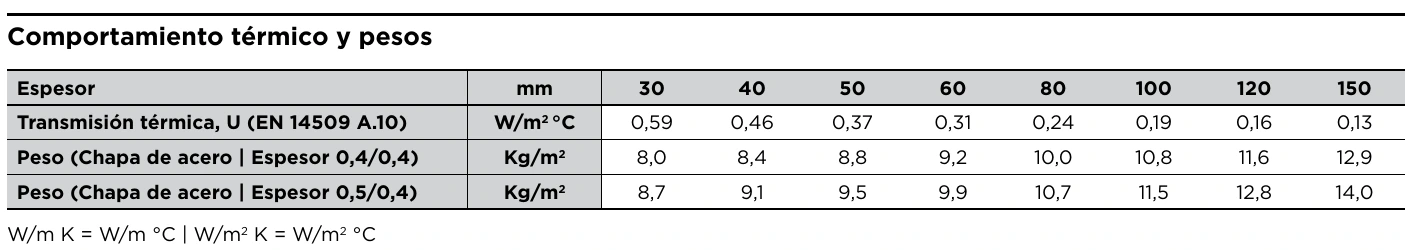

| Espessura | Transmitância U | Peso 0,4/0,4 | Peso 0,5/0,4 |
|---|---|---|---|
| 30 mm | 0,59 W/m²·K | 8,0 kg/m² | 8,7 kg/m² |
| 40 mm | 0,46 | 8,4 | 9,1 |
| 50 mm | 0,37 | 8,8 | 9,5 |
| 60 mm | 0,31 | 9,2 | 9,9 |
| 80 mm | 0,24 | 10,0 | 10,7 |
| 100 mm | 0,19 | 10,8 | 11,5 |
| 120 mm | 0,16 | 11,6 | 12,8 |
| 150 mm | 0,13 | 12,9 | 14,0 |

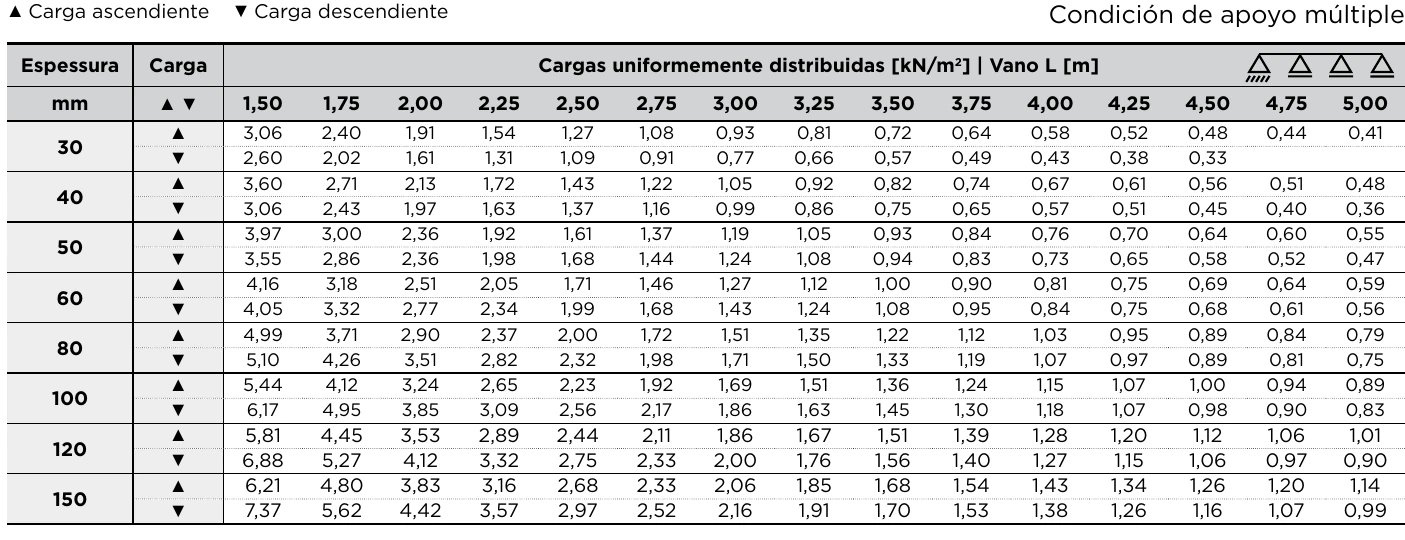

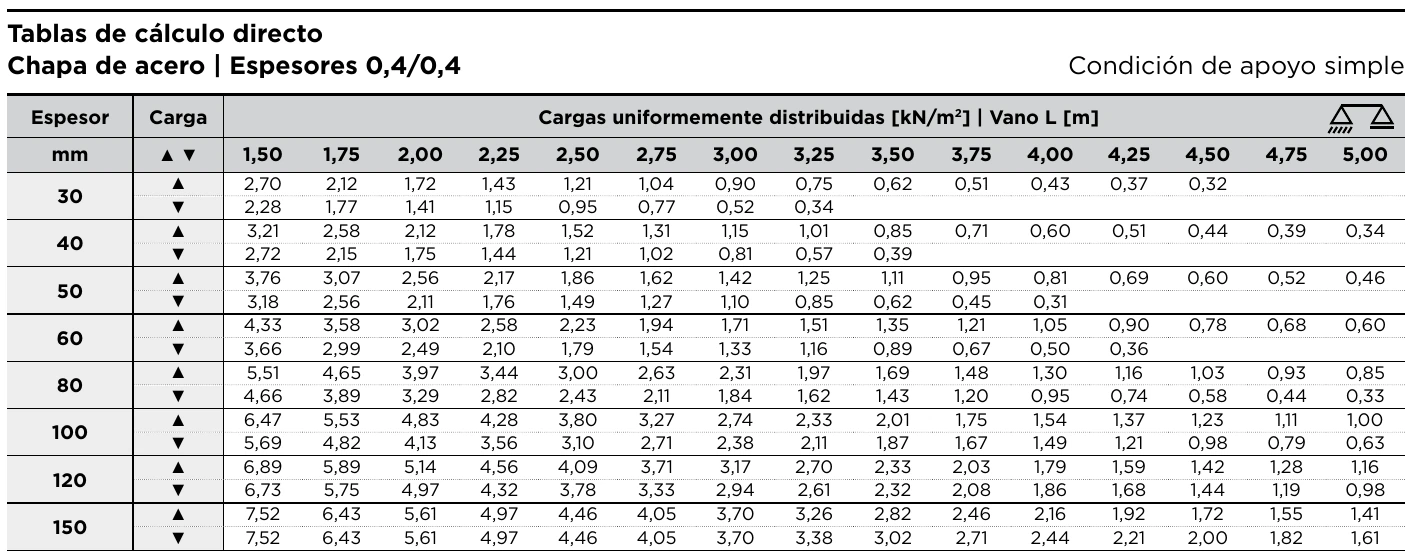

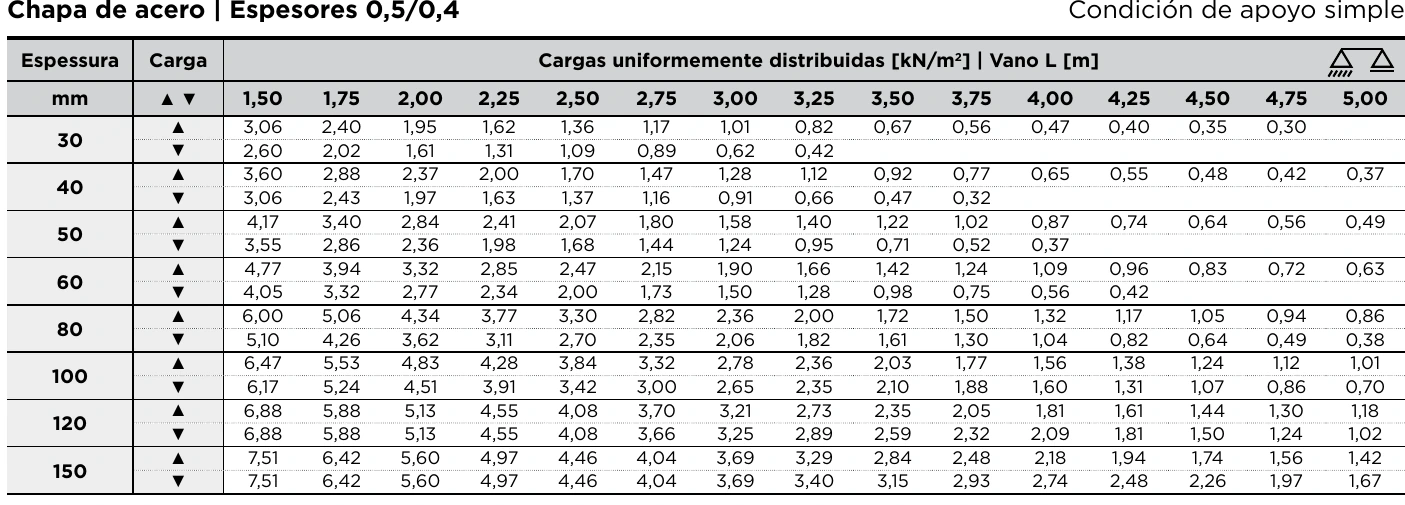

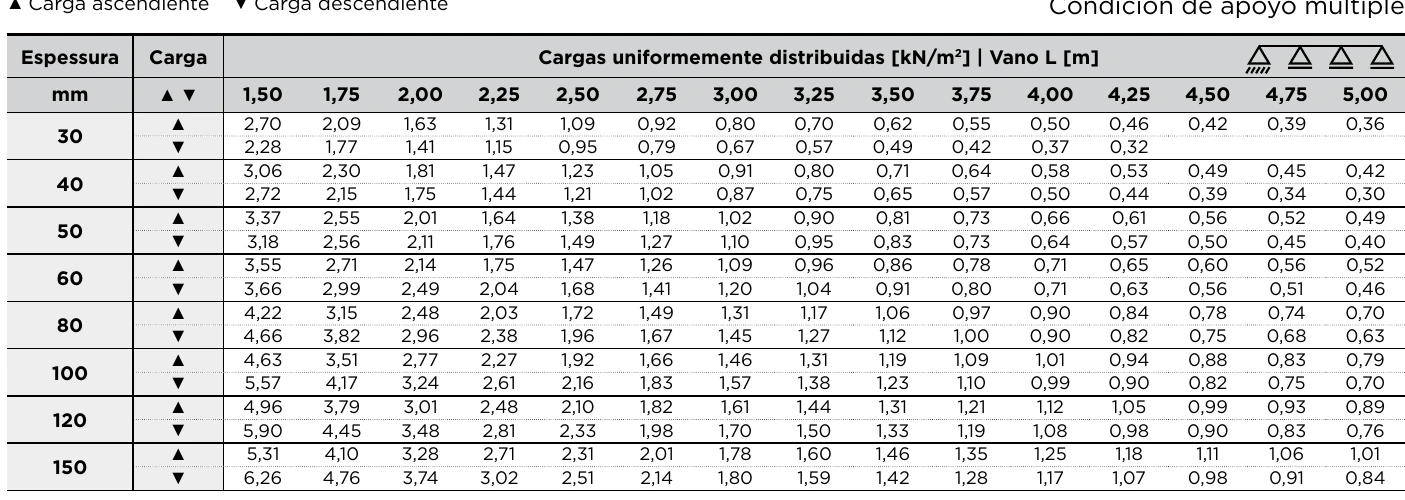

A ficha técnica inclui tabelas de cargas uniformemente distribuídas para vãos de 1,50 a 5,00 m, diferenciando carga ascendente e descendente, apoio simples ou múltiplo e configurações de chapa 0,4/0,4 e 0,5/0,4 mm.
Estas tabelas são uma referência técnica e não substituem o cálculo do projeto. Devem verificar-se as cargas reais de vento, neve, manutenção, sucção, número de apoios e geometria do edifício.
FICHA TÉCNICA
Descarregue a ficha técnica completa do painel sandwich de cobertura de 5 grecas para consultar dimensões, espessuras, comportamento térmico, pesos, revestimentos, cores, solução de sobreposição e tabelas de cargas.
O documento deve ser utilizado como referência técnica juntamente com as condições específicas de cada projeto.
IMAGENS TÉCNICAS
PERGUNTAS
A pendente mínima indicada na ficha técnica é de 5 %. O design final deve considerar também o comprimento da vertente, as sobreposições, os remates e as condições climáticas do local.
Contemplam-se espessuras de 30, 40, 50, 60, 80, 100, 120 e 150 mm. As espessuras de 30 a 100 mm têm uma tolerância de ±2 mm e as de 120 e 150 mm uma tolerância de ±2 %.
A transmitância térmica declarada vai desde 0,59 W/m²·K para 30 mm até 0,13 W/m²·K para 150 mm. O núcleo PUR e PIR apresenta uma condutividade térmica de 0,0207 W/m·K.
A ficha técnica indica a mesma condutividade térmica declarada para PUR e PIR: 0,0207 W/m·K. A reação ao fogo declarada é B-s2,d0 para PUR e PIR, com uma opção PIR de elevadas prestações classificada B-s1,d0.

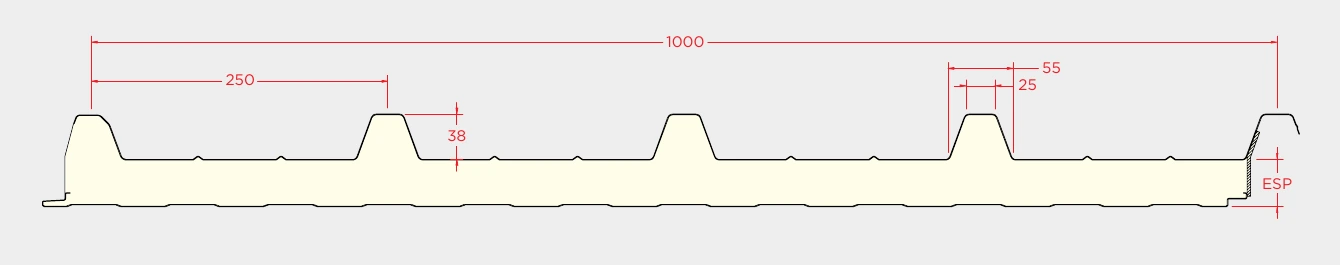

O painel tem uma largura útil de 1.000 mm ±2 mm. O perfil mostra grecas distribuídas a intervalos de 250 mm.
A ficha técnica contempla comprimentos de fabrico de 4,00 a 20,00 m, com um comprimento máximo recomendado de 13,00 m. Para comprimentos superiores a 18,00 m, inclui-se uma solução mediante sobreposição transversal.
