DESCRIÇÃO DO PRODUTO

Painel sandwich telha albero envelhecido

Descrição

O painel sandwich telha albero envelhecido é um painel isolante de cobertura com geometria inspirada na telha tradicional. É formado por duas chapas metálicas perfiladas unidas a um núcleo rígido de poliuretano (PUR) ou polisocianurato (PIR).

O acabamento exterior albero envelhecido confere uma aparência texturada de tom terroso e aspeto tradicional. A chapa exterior dispõe de acabamento texturado para aumentar a semelhança visual com uma cobertura de telha convencional.

Está indicado para coberturas com pendente mínima de 10 %. A sua largura útil é de 1.000 mm e fabrica-se em espessuras de 30, 40 e 50 mm.

O comprimento de fabrico indicado é de 2,10 a 14,00 m, em múltiplos de 0,35 m, com um comprimento máximo recomendado de 8,05 m.

Características

Aplicação

Painel isolante destinado a coberturas com pendente mínima de 10 %. A sua geometria reproduz o aspeto da telha tradicional e integra fecho e isolamento num único elemento pré-fabricado.

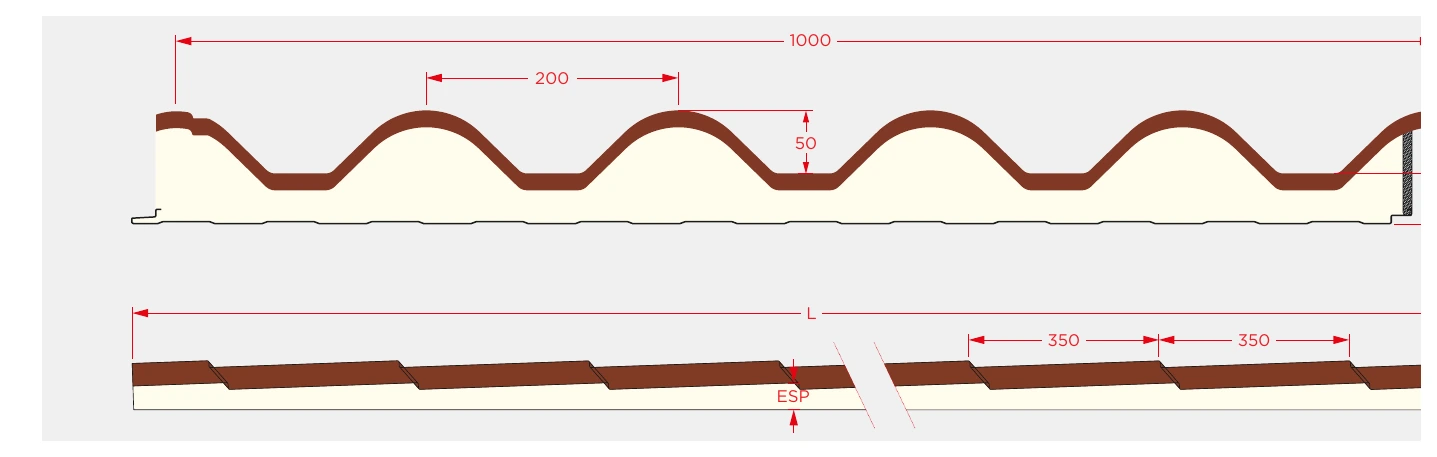

Dimensões

Espessuras30, 40 e 50 mm ±2 mm
Largura útil1.000 mm ±2 mm
Módulo longitudinal350 mm
Separação aproximada do perfil200 mm
Altura aproximada de onda50 mm
Comprimento de fabrico2,10 – 14,00 m, em múltiplos de 0,35 m
Comprimento máximo recomendado8,05 m

Suporte metálico

  • Chapa de aço galvanizado qualidade S250GD.
  • Norma indicada na ficha: EN 10142.
  • Espessuras de chapa disponíveis: 0,4, 0,5 e 0,6 mm.

Núcleo isolante

  • Poliuretano (PUR) ou polisocianurato (PIR).
  • Condutividade térmica declarada: 0,0207 W/m·K.
  • Densidade: 40 kg/m³.
  • Reação ao fogo PUR: sem certificação.
  • Reação ao fogo PIR: B-s2,d0.
  • Opção PIR de altas prestações: B-s1,d0.

Tolerâncias segundo EN 14509, de acordo com a ficha técnica.

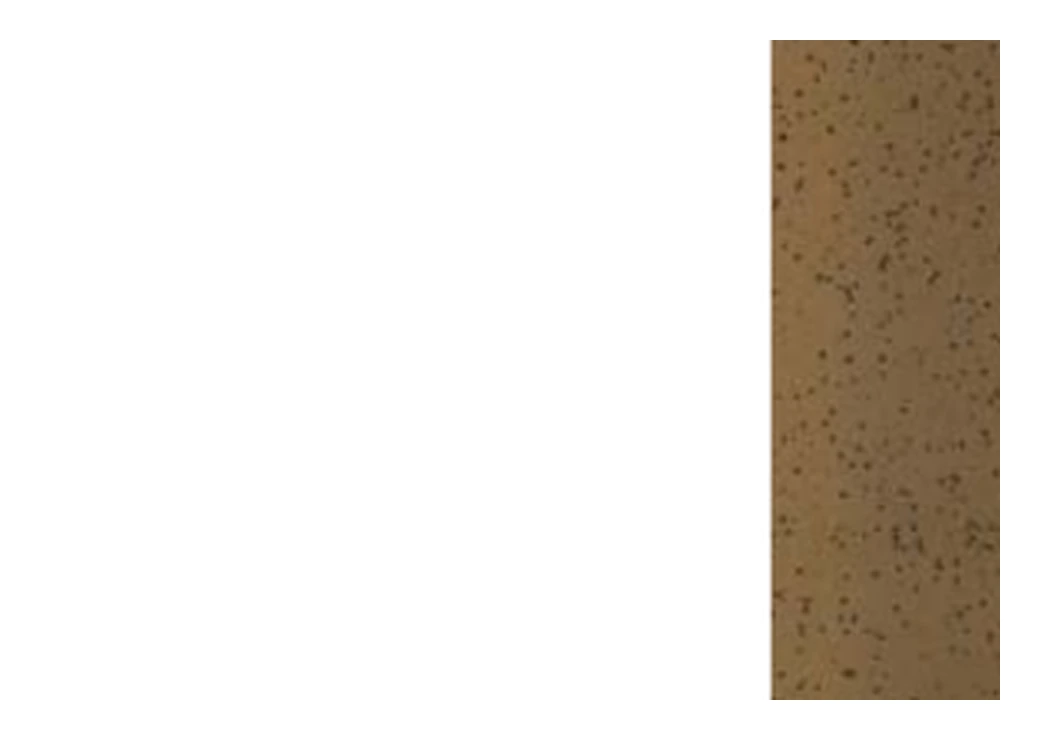

Acabamento albero envelhecido e revestimentos

Este produto apresenta-se com acabamento exterior albero envelhecido, uma superfície texturada de aspeto tradicional e tom terroso.

A ficha técnica contempla como acabamento padrão exterior uma pintura poliéster texturada de 25 µm. Também contempla revestimentos especiais de 55 µm e revestimento interior de PVC de 180 µm com aspeto madeira, além da possibilidade de revestimento metálico em alumínio lacado.

Cor disponível: albero envelhecido, com a face interior em RAL 9010 ou em acabamento madeira ripada. Outras cores RAL, por encomenda.

As cores apresentadas no ecrã são orientativas. Quando o tom seja crítico deve verificar-se uma amostra real antes de confirmar a encomenda.

Instalação

A instalação do painel sandwich telha albero envelhecido deve realizar-se sobre uma estrutura corretamente dimensionada e com uma pendente mínima de 10 %.

  • Respeitar a modulação longitudinal de 350 mm.

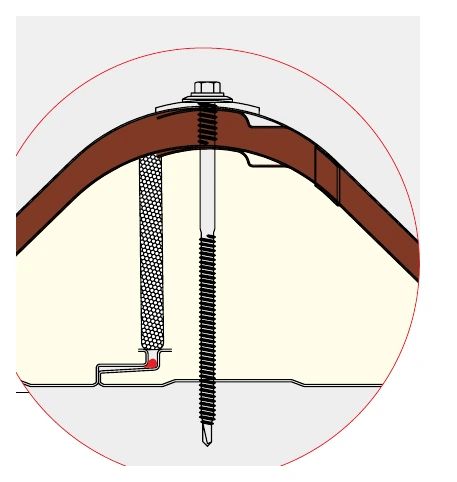

  • Utilizar fixações adequadas ao suporte, às cargas e à espessura do painel.
  • Verificar o alinhamento do perfil para manter a continuidade visual da cobertura.
  • Resolver corretamente cumeeiras, laterais, encontros, beirados, caleiras e demais remataria.
  • Evitar danificar o acabamento texturado durante a manipulação e a montagem.

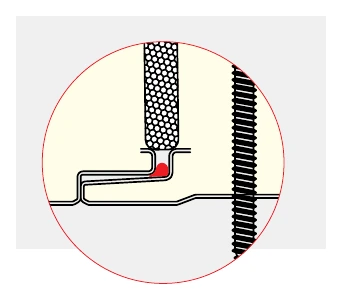

Em ambientes mais severos, a ficha técnica recomenda aplicar silicone na junta do painel para ajudar a evitar condensações.

Importante: os vãos admissíveis devem verificar-se mediante as tabelas de carga e as condições reais de cada cobertura.

PRESTAÇÕES DECLARADAS

Isolamento, peso e dados técnicos

Dados técnicos

Características principais

ConfiguraçãoPainel isolante de cobertura imitação telha
Norma de fabricoEN 14509 · marcação CE
Inclinação mínima10 %
Espessuras30, 40 e 50 mm (±2 mm)
Largura útil1.000 mm (±2 mm)
ComprimentoDe 2,10 a 14,00 m, à medida, em múltiplos de 0,35 m · recomendado até 8,05 m
Onda50 mm de altura · passo de 200 mm · módulo longitudinal de 350 mm
Chapa de açoS250GD, galvanizada
Espessuras de chapa0,4 / 0,5 / 0,6 mm
NúcleoPUR ou PIR · 40 kg/m³
Condutividade térmicaλ = 0,0207 W/m·K
Reação ao fogoPIR de alto desempenho: B-s1,d0 · PUR: sem certificação
RevestimentoPoliéster texturado de 25 µm · especial de 55 µm

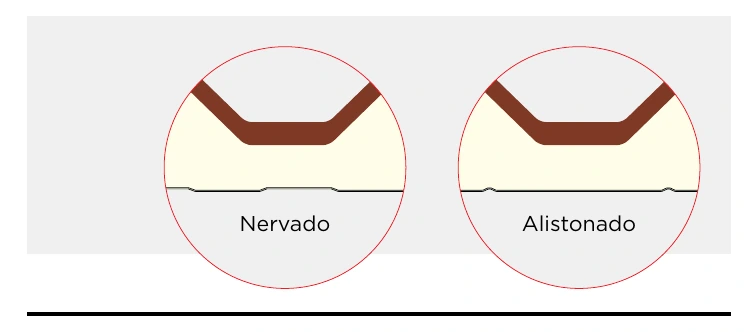

Face interiorPerfil canelado ou ripado · como opção, PVC de 180 µm imitação madeira ou alumínio lacado
CoresAlbero envelhecido, texturado · face interior RAL 9010 ou acabamento madeira ripada · outras RAL, por encomenda

Comportamento térmico e peso

EspessuraTransmitância UPeso 0,5/0,4Peso 0,5/0,5
30 mm0,45 W/m²·K10,8 kg/m²11,7 kg/m²
40 mm0,37 W/m²·K11,2 kg/m²12,1 kg/m²
50 mm0,31 W/m²·K11,6 kg/m²12,5 kg/m²

Tabelas de carga do painel

Cargas uniformemente distribuídas da ficha técnica para vãos de 1,05 a 3,50 m, consoante a carga seja ascendente (▲) ou descendente (▼), o apoio simples ou múltiplo e a chapa de 0,5/0,4 ou 0,5/0,5 mm.

Estes valores são uma referência técnica e não substituem o cálculo estrutural do projeto. Devem verificar-se as cargas reais, as condições de apoio e os requisitos específicos de cada cobertura.

Chapa 0,5/0,4 – apoio simples

EspessuraCarga1,05 m1,40 m1,75 m2,10 m2,45 m2,80 m3,15 m3,50 m
30 mm▲2,521,551,080,810,640,520,440,37
30 mm▼1,861,100,730,510,37———
40 mm▲2,691,701,210,920,730,600,510,43
40 mm▼1,981,200,810,590,440,33——
50 mm▲2,861,851,351,040,840,690,580,50
50 mm▼2,111,320,910,670,500,390,30—

Chapa 0,5/0,4 – apoio múltiplo

EspessuraCarga1,05 m1,40 m1,75 m2,10 m2,45 m2,80 m3,15 m3,50 m
30 mm▲2,521,530,960,670,500,400,33—
30 mm▼1,861,100,730,510,37———
40 mm▲2,691,681,070,730,540,430,35—
40 mm▼1,861,100,730,510,37———
50 mm▲2,861,851,200,820,630,500,40—
50 mm▼1,861,100,730,510,37———

Chapa 0,5/0,5 – apoio simples

EspessuraCarga1,05 m1,40 m1,75 m2,10 m2,45 m2,80 m3,15 m3,50 m
30 mm▲2,521,551,080,810,640,530,440,38
30 mm▼1,861,100,730,510,38———
40 mm▲2,691,701,210,930,740,610,510,44
40 mm▼1,981,210,820,590,440,33——
50 mm▲2,871,861,351,050,840,700,590,51
50 mm▼2,111,320,920,670,510,390,30—

Chapa 0,5/0,5 – apoio múltiplo

EspessuraCarga1,05 m1,40 m1,75 m2,10 m2,45 m2,80 m3,15 m3,50 m
30 mm▲2,521,540,970,680,500,400,33—
30 mm▼1,861,100,730,510,38———
40 mm▲2,691,691,080,730,540,430,35—
40 mm▼1,981,210,820,590,440,33——
50 mm▲2,871,861,210,820,630,500,400,30
50 mm▼2,111,320,920,670,510,390,30—

▲ Carga ascendente · ▼ Carga descendente · Valores em kN/m² segundo vão L indicado.

FICHA TÉCNICA

Informação técnica do painel

Os dados desta descrição procedem da documentação técnica do produto: dimensões, espessuras, comportamento térmico, pesos, acabamentos e tabelas de cargas.

Se necessita de documentação adicional para um projeto, solicite-a indicando medidas, espessura e uso previsto.

IMAGENS TÉCNICAS

Detalhes do painel sandwich telha albero envelhecido

PERGUNTAS

Perguntas frequentes sobre painel sandwich telha albero envelhecido

É um painel isolante para cobertura com geometria de telha tradicional e acabamento exterior texturado albero envelhecido. Integra duas chapas metálicas e um núcleo isolante PUR ou PIR.

A ficha técnica indica uma pendente mínima de 10 %. O projeto deve resolver além disso sobreposições, remates, evacuação de água e cargas segundo as condições reais da cobertura.

A documentação técnica contempla espessuras de 30, 40 e 50 mm, com tolerância indicada de ±2 mm.

A transmitância térmica declarada é de 0,45 W/m²·K para 30 mm, 0,37 W/m²·K para 40 mm e 0,31 W/m²·K para 50 mm.

O comprimento de fabrico indicado vai de 2,10 a 14,00 m, em múltiplos de 0,35 m. O comprimento máximo recomendado na ficha é de 8,05 m.

As tabelas desta página mostram cargas uniformemente distribuídas em kN/m² segundo espessura, vão, sentido de carga, condição de apoio e combinação de espessuras de chapa. Devem utilizar-se como referência e verificar-se para cada projeto.
