DESCRIPCIÓ DEL PRODUCTE
El panell sandvitx façana llis és un panell aïllant per a façanes d’edificis amb fixació oculta. Està compost per dues xapes metàl·liques perfilades unides a un nucli rígid de poliuretà (PUR) o polisocianurat (PIR).
La versió llisa ofereix una superfície exterior contínua i neta, mentre que el sistema d’unió oculta evita que la cargoleria principal quedi visible a la façana. És una solució especialment indicada quan es busca una estètica uniforme i un tancament aïllat.

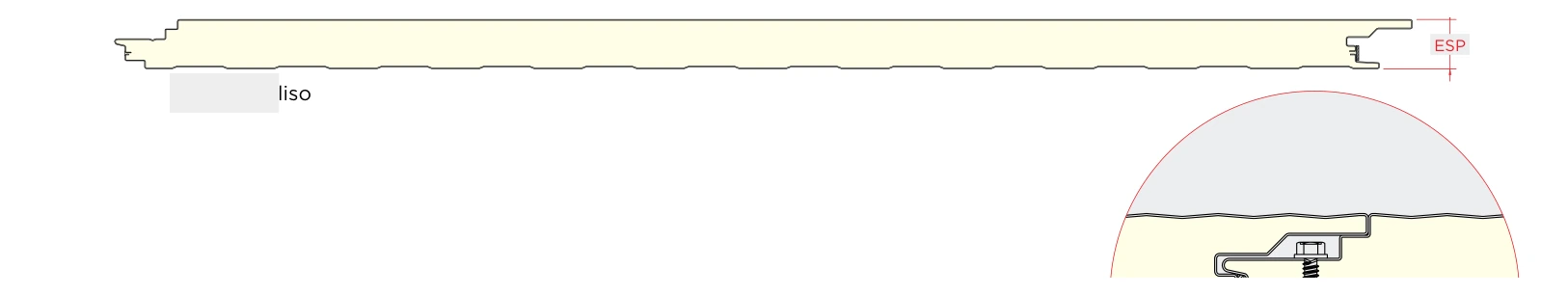

Es fabrica en gruixos de 40, 50, 60, 80 i 100 mm, amb amplades útils de 1.000 o 1.080 mm. La longitud de fabricació indicada és de 4,00 a 14,00 m, amb 8,00 m com a longitud màxima recomanada.
El producte es fabrica segons EN 14509. El nucli PUR o PIR presenta una conductivitat tèrmica declarada de 0,0207 W/m·K i una densitat de 40 kg/m³.
Panell aïllant destinat a façanes d’edificis amb fixació oculta. L’elecció del gruix, la separació entre suports i la configuració de xapa s’han de verificar d’acord amb les càrregues i les condicions reals del projecte.

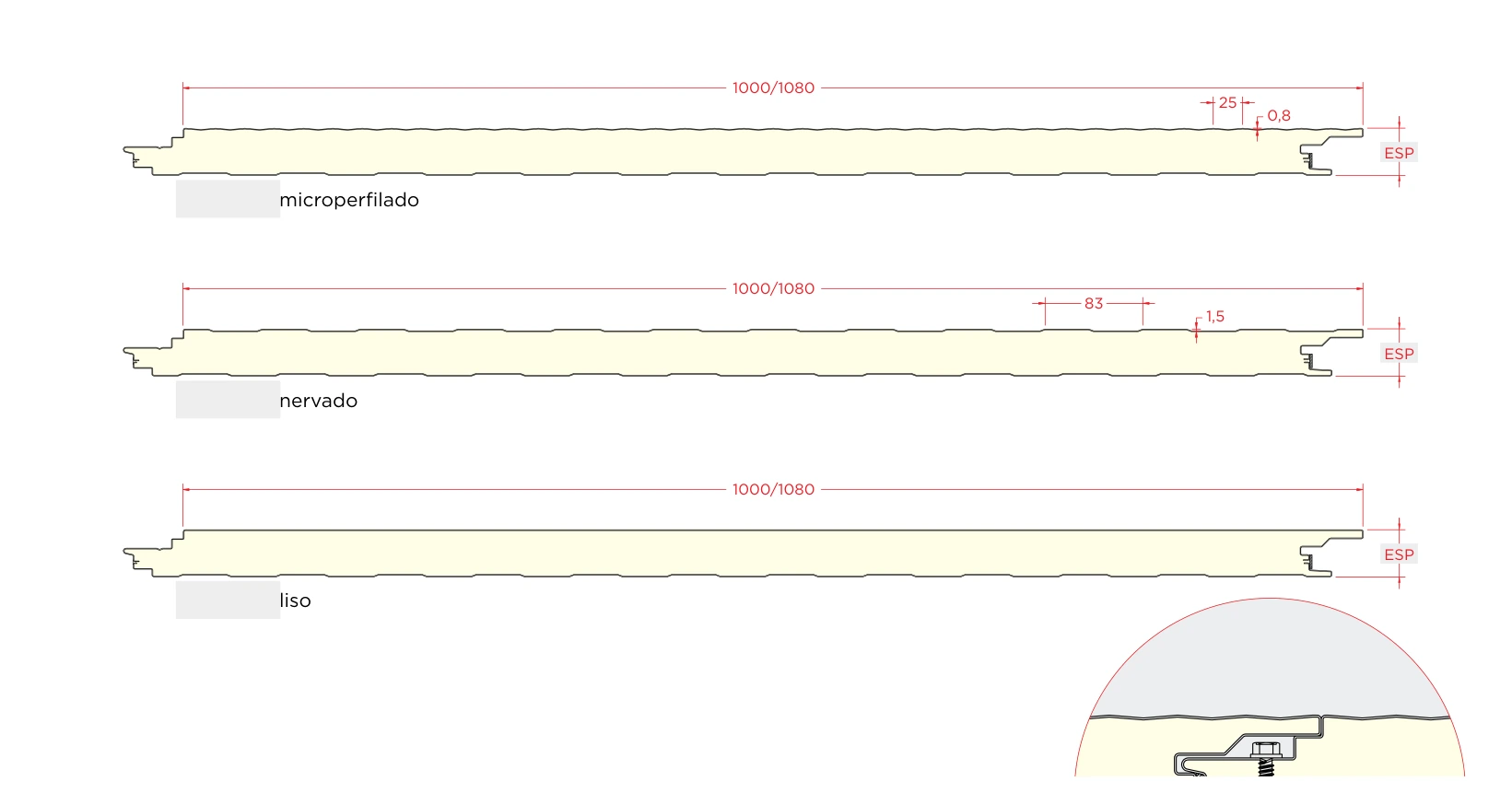

La cara exterior llisa proporciona una superfície visualment contínua. La documentació tècnica també contempla variants microperfilades i nervades dins la mateixa família de panell de façana.
| Gruixos | 40, 50, 60, 80 i 100 mm ±2 mm |
|---|---|
| Amplada útil | 1.000 o 1.080 mm ±2 mm |
| Longitud de fabricació | 4,00 – 14,00 m ±10 mm |
| Longitud màxima recomanada | 8,00 m |
L’acabat estàndard indicat és pintura polièster de 25 µm. També es poden contemplar revestiments especials de 55 µm i acabat PVDF de 35 µm segons disponibilitat.
Colors disponibles: RAL 9010, RAL 9006, RAL 7016, RAL 7012, RAL 7022, RAL 7024, RAL 6005, RAL 5019, RAL 3009 i RAL 1015, amb la cara interior en RAL 9010. Altres colors RAL, per encàrrec.
La fitxa contempla també acabats especials texturitzats per a aplicacions de façana.
Els colors mostrats en pantalla són orientatius. Quan el to sigui crític, cal comprovar una mostra real abans de confirmar la comanda.

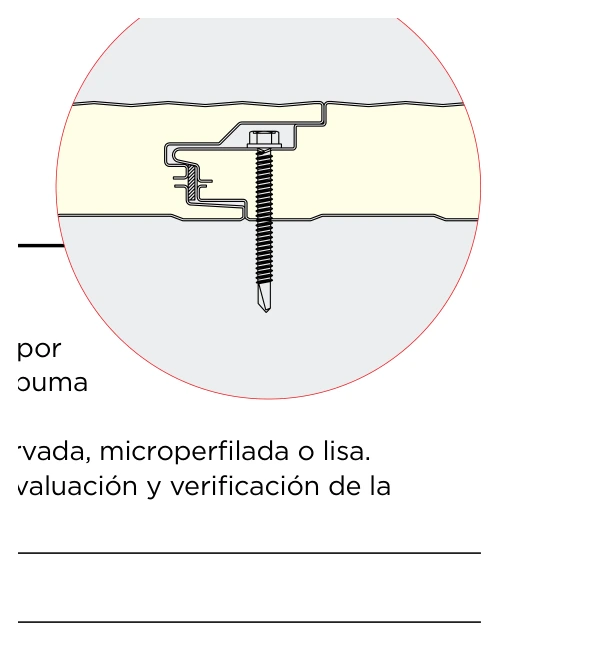

La instal·lació del panell sandvitx de façana llis amb fixació oculta s’ha de fer sobre una subestructura correctament dimensionada i aplomada. La geometria de la junta permet ocultar la fixació principal i mantenir una façana d’aspecte continu.
Important: les llums admissibles s’han de comprovar mitjançant les taules de càrrega i les condicions reals de cada façana.
PRESTACIONS DECLARADES
| Configuració | Panell de façana llis amb fixació oculta a la junta |
|---|---|
| Norma de fabricació | EN 14509 · prestacions avaluades pel sistema 1 |
| Aplicació | Façanes d’edificis |
| Gruixos | 40, 50, 60, 80 i 100 mm (±2 mm) |
| Amplada útil | 1.000 o 1.080 mm (±2 mm) |
| Longitud | De 4,00 a 14,00 m, a mida (±10 mm) · recomanada fins a 8,00 m |
| Cara exterior | Llisa (també es fabrica microperfilada o nervada) |
| Xapa d’acer | S250GD (EN 10346), lacada (EN 10169+A1) |
| Gruixos de xapa | Exterior de 0,5 o 0,6 mm · interior de 0,4 mm |
| Nucli | PUR o PIR · 40 kg/m³ |
| Conductivitat tèrmica | λ = 0,0207 W/m·K |
| Reacció al foc | PIR: B-s2,d0 · PIR d’altes prestacions: B-s1,d0 · PUR: sense certificació |
| Revestiment | Polièster de 25 µm · segons disponibilitat: 55 µm (RC5) i PVDF de 35 µm |
| Colors | RAL 9010, 9006, 7016, 7012, 7022, 7024, 6005, 5019, 3009 i 1015 · cara interior RAL 9010 · altres RAL, per encàrrec |
| Gruix | 40 mm | 50 mm | 60 mm | 80 mm | 100 mm |
|---|---|---|---|---|---|
| Transmitància U (W/m²·K) | 0,56 | 0,42 | 0,34 | 0,25 | 0,20 |
| Pes 0,5/0,4 (kg/m²) | 8,5 | 8,9 | 9,3 | 9,7 | 10,1 |
| Pes 0,6/0,4 (kg/m²) | 9,9 | 10,3 | 10,7 | 11,1 | 11,5 |
Càrregues de la fitxa tècnica en kN/m² segons la llum entre suports (en metres).
Es diferencien succió exterior i pressió exterior per a xapes 0,5/0,4 i 0,6/0,4, tant en condició de suport simple com múltiple.
| Gruix | Càrrega | 1,50 m | 1,75 m | 2,00 m | 2,25 m | 2,50 m | 2,75 m | 3,00 m | 3,25 m | 3,50 m | 3,75 m | 4,00 m | 4,25 m | 4,50 m | 4,75 m | 5,00 m |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 mm | Succció | 2,24 | 1,62 | 1,18 | 0,80 | 0,50 | — | — | — | — | — | — | — | — | — | — |
| 40 mm | Pressió | 2,24 | 1,62 | 1,18 | 0,80 | 0,50 | — | — | — | — | — | — | — | — | — | — |
| 50 mm | Succció | 3,36 | 2,51 | 1,90 | 1,45 | 1,12 | 0,84 | 0,58 | 0,39 | — | — | — | — | — | — | — |
| 50 mm | Pressió | 3,36 | 2,51 | 1,90 | 1,45 | 1,12 | 0,84 | 0,58 | 0,39 | — | — | — | — | — | — | — |
| 60 mm | Succció | 4,39 | 3,36 | 2,57 | 2,03 | 1,64 | 1,31 | 1,05 | 0,84 | 0,62 | 0,45 | 0,32 | — | — | — | — |
| 60 mm | Pressió | 4,39 | 3,46 | 2,68 | 2,09 | 1,65 | 1,31 | 1,05 | 0,84 | 0,62 | 0,45 | 0,32 | — | — | — | — |
| 80 mm | Succció | 5,89 | 4,55 | 3,49 | 2,75 | 2,23 | 1,84 | 1,55 | 1,32 | 1,14 | 0,99 | 0,87 | 0,77 | 0,64 | 0,51 | 0,40 |
| 80 mm | Pressió | 5,89 | 5,05 | 4,36 | 3,50 | 2,84 | 2,32 | 1,91 | 1,58 | 1,32 | 1,10 | 0,92 | 0,78 | 0,64 | 0,51 | 0,40 |
| 100 mm | Succció | 6,32 | 5,42 | 4,40 | 3,48 | 2,82 | 2,33 | 1,96 | 1,67 | 1,44 | 1,25 | 1,10 | 0,97 | 0,87 | 0,78 | 0,70 |
| 100 mm | Pressió | 6,32 | 5,42 | 4,74 | 4,21 | 3,78 | 3,12 | 2,62 | 2,24 | 1,93 | 1,68 | 1,48 | 1,28 | 1,10 | 0,95 | 0,82 |
| Gruix | Càrrega | 1,50 m | 1,75 m | 2,00 m | 2,25 m | 2,50 m | 2,75 m | 3,00 m | 3,25 m | 3,50 m | 3,75 m | 4,00 m | 4,25 m | 4,50 m | 4,75 m | 5,00 m |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 mm | Succció | 2,83 | 2,16 | 1,65 | 1,31 | 1,06 | 0,88 | 0,74 | 0,63 | 0,54 | 0,47 | 0,41 | 0,37 | 0,33 | — | — |
| 40 mm | Pressió | — | 2,34 | 1,90 | 1,57 | 1,31 | 1,10 | 0,93 | 0,79 | 0,68 | 0,58 | 0,50 | 0,44 | 0,38 | 0,33 | — |
| 50 mm | Succció | 3,12 | 2,67 | 2,11 | 1,67 | 1,35 | 1,12 | 0,94 | 0,80 | 0,69 | 0,60 | 0,53 | 0,47 | 0,42 | 0,37 | 0,34 |
| 50 mm | Pressió | 3,12 | 2,67 | 2,34 | 2,08 | 1,81 | 1,50 | 1,26 | 1,07 | 0,93 | 0,81 | 0,71 | 0,63 | 0,55 | 0,48 | 0,43 |
| 60 mm | Succció | 3,33 | 2,86 | 2,50 | 2,03 | 1,64 | 1,36 | 1,14 | 0,97 | 0,84 | 0,73 | 0,64 | 0,57 | 0,51 | 0,46 | 0,41 |
| 60 mm | Pressió | 3,33 | 2,86 | 2,50 | 2,22 | 2,00 | 1,82 | 1,53 | 1,31 | 1,13 | 0,98 | 0,86 | 0,76 | 0,68 | 0,61 | 0,54 |
| 80 mm | Succció | 3,76 | 3,22 | 2,82 | 2,51 | 2,23 | 1,84 | 1,55 | 1,32 | 1,14 | 0,99 | 0,87 | 0,77 | 0,69 | 0,62 | 0,56 |
| 80 mm | Pressió | 3,76 | 3,22 | 2,82 | 2,51 | 2,25 | 2,05 | 1,88 | 1,73 | 1,53 | 1,33 | 1,17 | 1,04 | 0,92 | 0,83 | 0,75 |
| 100 mm | Succció | 4,18 | 3,59 | 3,14 | 2,79 | 2,51 | 2,28 | 1,96 | 1,67 | 1,44 | 1,25 | 1,10 | 0,97 | 0,87 | 0,78 | 0,70 |
| 100 mm | Pressió | 4,18 | 3,59 | 3,14 | 2,79 | 2,51 | 2,28 | 2,09 | 1,93 | 1,79 | 1,67 | 1,48 | 1,31 | 1,17 | 1,05 | 0,94 |
| Gruix | Càrrega | 1,50 m | 1,75 m | 2,00 m | 2,25 m | 2,50 m | 2,75 m | 3,00 m | 3,25 m | 3,50 m | 3,75 m | 4,00 m | 4,25 m | 4,50 m | 4,75 m | 5,00 m |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 mm | Succció | 2,30 | 1,67 | 1,23 | 0,83 | 0,52 | 0,30 | — | — | — | — | — | — | — | — | — |
| 40 mm | Pressió | 2,30 | 1,67 | 1,23 | 0,83 | 0,52 | 0,30 | — | — | — | — | — | — | — | — | — |
| 50 mm | Succció | 3,44 | 2,58 | 1,96 | 1,51 | 1,17 | 0,88 | 0,61 | 0,41 | — | — | — | — | — | — | — |
| 50 mm | Pressió | 3,44 | 2,58 | 1,96 | 1,51 | 1,17 | 0,88 | 0,61 | 0,41 | — | — | — | — | — | — | — |
| 60 mm | Succció | 4,39 | 3,35 | 2,57 | 2,03 | 1,64 | 1,36 | 1,10 | 0,89 | 0,66 | 0,48 | 0,34 | — | — | — | — |
| 60 mm | Pressió | 4,39 | 3,55 | 2,76 | 2,17 | 1,72 | 1,37 | 1,10 | 0,89 | 0,66 | 0,48 | 0,34 | — | — | — | — |
| 80 mm | Succció | 5,89 | 4,55 | 3,48 | 2,75 | 2,23 | 1,84 | 1,55 | 1,32 | 1,14 | 0,99 | 0,87 | 0,77 | 0,68 | 0,54 | 0,43 |
| 80 mm | Pressió | 5,89 | 5,05 | 4,42 | 3,61 | 2,94 | 2,41 | 1,99 | 1,66 | 1,38 | 1,16 | 0,98 | 0,82 | 0,68 | 0,54 | 0,43 |
| 100 mm | Succció | 6,32 | 5,41 | 4,40 | 3,48 | 2,82 | 2,33 | 1,96 | 1,67 | 1,44 | 1,25 | 1,10 | 0,97 | 0,87 | 0,78 | 0,70 |
| 100 mm | Pressió | 6,32 | 5,41 | 4,74 | 4,21 | 3,79 | 3,45 | 3,00 | 2,53 | 2,15 | 1,83 | 1,57 | 1,34 | 1,16 | 1,00 | 0,87 |
| Gruix | Càrrega | 1,50 m | 1,75 m | 2,00 m | 2,25 m | 2,50 m | 2,75 m | 3,00 m | 3,25 m | 3,50 m | 3,75 m | 4,00 m | 4,25 m | 4,50 m | 4,75 m | 5,00 m |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 mm | Succció | 2,82 | 2,16 | 1,65 | 1,31 | 1,06 | 0,87 | 0,73 | 0,63 | 0,54 | 0,47 | 0,41 | 0,37 | 0,33 | — | — |
| 40 mm | Pressió | 2,82 | 2,37 | 1,93 | 1,60 | 1,34 | 1,13 | 0,96 | 0,82 | 0,67 | 0,55 | 0,47 | 0,40 | 0,35 | 0,30 | — |
| 50 mm | Succció | 3,12 | 2,67 | 2,11 | 1,67 | 1,35 | 1,12 | 0,94 | 0,80 | 0,69 | 0,60 | 0,53 | 0,47 | 0,42 | 0,37 | 0,34 |
| 50 mm | Pressió | 3,12 | 2,67 | 2,34 | 2,08 | 1,87 | 1,64 | 1,41 | 1,15 | 0,93 | 0,77 | 0,64 | 0,55 | 0,47 | 0,41 | 0,36 |
| 60 mm | Succció | 3,33 | 2,85 | 2,50 | 2,03 | 1,64 | 1,36 | 1,14 | 0,97 | 0,84 | 0,73 | 0,64 | 0,57 | 0,51 | 0,46 | 0,41 |
| 60 mm | Pressió | 3,33 | 2,85 | 2,50 | 2,22 | 2,00 | 1,82 | 1,67 | 1,50 | 1,22 | 1,00 | 0,84 | 0,71 | 0,61 | 0,53 | 0,46 |
| 80 mm | Succció | 3,76 | 3,22 | 2,82 | 2,50 | 2,23 | 1,84 | 1,55 | 1,32 | 1,14 | 0,99 | 0,87 | 0,77 | 0,69 | 0,62 | 0,56 |
| 80 mm | Pressió | 3,76 | 3,22 | 2,82 | 2,50 | 2,25 | 2,05 | 1,88 | 1,73 | 1,61 | 1,50 | 1,29 | 1,08 | 0,92 | 0,79 | 0,69 |
| 100 mm | Succció | 4,18 | 3,59 | 3,14 | 2,79 | 2,51 | 2,28 | 1,96 | 1,67 | 1,44 | 1,25 | 1,10 | 0,97 | 0,87 | 0,78 | 0,70 |
| 100 mm | Pressió | 4,18 | 3,59 | 3,14 | 2,79 | 2,51 | 2,28 | 2,09 | 1,93 | 1,79 | 1,67 | 1,57 | 1,48 | 1,28 | 1,09 | 0,94 |
FITXA TÈCNICA
Consulta la fitxa tècnica amb dimensions, materials, aïllament tèrmic, pesos, acabats i taules de càrrega del panell.
PREGUNTES
És un panell aïllant per a façanes amb una cara exterior d’acabat llis i un nucli aïllant PUR o PIR.
No. Aquesta solució utilitza un sistema de fixació oculta, de manera que la fixació principal queda protegida per la geometria de la junta.
La fitxa tècnica contempla 40, 50, 60, 80 i 100 mm.
Les amplades declarades són 1.000 i 1.080 mm, amb tolerància de ±2 mm.
La transmitància declarada va des de 0,56 W/m²·K en 40 mm fins a 0,20 W/m²·K en 100 mm.
Depèn del gruix, del nombre de suports i de la càrrega de vent. Les taules de càrrega d’aquesta fitxa donen la càrrega admissible per a cada distància entre suports. Si tens dubtes, t’ho calculem amb les dades de la teva obra.
