INFORMACIÓ TÈCNICA · PRODUCCIÓ

Fabricació del panell sandvitx: procés de producció

La fabricació d'un panell sandvitx combina dosificació química, conformat de les cares metàl·liques, formació o incorporació del nucli, premsat, curat, tall, apilat i embalatge. Hi ha dues maneres de fabricar-lo: en motlle (discontinu) o en línia contínua.

COM ES FABRICA

Principis de fabricació del panell sandvitx

La fabricació combina materials continus —com les xapes en bobina— amb un nucli que pot formar-se químicament durant la línia o incorporar-se com a material rígid prèviament produït. El control del procés busca mantenir barreja, adhesió, geometria i acabat de forma repetible.

Les xifres d'aquesta pàgina són valors orientatius de línies de fabricació habituals; cada fabricant té els seus propis paràmetres.

  • Poliol + poliisocianat: Els fabricants reben components líquids i els converteixen en poliuretà mitjançant una reacció controlada, juntament amb additius definits per formulació.
  • Precisió i temperatura: La viscositat i la proporció dels components afecten la barreja. Per això, dipòsits, bombes i circuits de control són part crítica del procés.
  • Continu o discontinu: La fabricació pot realitzar-se en motlles tancats per panell o en línies automàtiques on el panell es forma, cura, talla i apila de manera contínua.
Coberta amb panell sàndvitx imitació teula

Materials i producte acabat

A més de l’esquema del procés, convé veure com arriben els materials al producte acabat i com canvia la geometria segons l’aplicació.

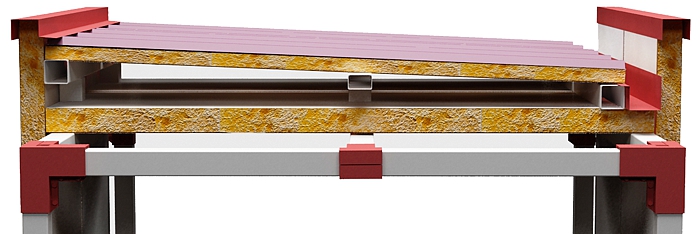

Secció tècnica de panell sandvitx de coberta

Secció del panell

La geometria final integra les dues cares, el nucli aïllant i la junta que s’han format durant la producció.

Panells sandvitx de llana de roca apilats

Panell acabat i apilat

L’acabat de cantells i l’estabilitat del paquet són importants abans del transport.

Manipulació de panell sandvitx de façana

Manipulació del producte

Longitud, rigidesa i acabat superficial condicionen la descàrrega i manipulació del panell fabricat.

Emmotllament per injecció i reacció (RIM): dosificació i barreja

L’ emmotllament per injecció i reacció (RIM) es basa en una unitat d’escumat a alta pressió. En aquest sistema es combinen poliol, poliisocianat i additius per generar una barreja reactiva capaç de formar escumes microcel·lulars o microporoses en temps de cicle reduïts.

Dipòsits d’emmagatzematge i dipòsits de dia

Els components principals i els additius —estabilitzadors, retardants de flama, pigments i altres— es mantenen en dipòsits d’emmagatzematge i es transfereixen abans de producció a dipòsits d’alimentació o dipòsits de dia.

El control tèrmic és important perquè una variació de temperatura, especialment en els poliols, modifica la viscositat. Per això els dipòsits són de doble paret, amb agitador i circuits de control de temperatura per mantenir les condicions de procés tan constants com sigui possible.

Recirculació abans de la injecció

Abans de cada cicle de barreja i ompliment, els components recirculen en les proporcions i a la pressió requerides. Actuadors controlats electrònicament desvien el flux del circuit de recirculació al circuit d’injecció i després tornen a restablir la recirculació.

Bombes de dosificació: precisió, cabal i limitacions

La dosificació ha de ser repetible i precisa. L’objectiu de les bombes és transportar des dels dipòsits de dia al capçal d’escumat la quantitat correcta de cada component, mantenint la relació de barreja prevista.

Les bombes axials de pistons treballen amb cabals de 12 a 150 litres per minut i destaquen per la seva precisió i el seu baix nivell de soroll. Tenen dues limitacions: els líquids de viscositat elevada i els farciments abrasius.

ElementValor orientatiuFunció
Bombes de dosificació12–150 L/minBombes axials de pistons d’alta precisió que mantenen la relació de barreja.
ViscositatLimitació qualitativaLes bombes axials de pistons presenten limitacions quan els líquids tenen viscositats elevades.
Farciments abrasiusNo recomanatsEls components líquids no han de portar farciments abrasius amb aquest sistema de bombeig.
Broquets del capçal100–150 m/sVelocitat dels components a través dels broquets d’injecció.

Capçal d'escumat d'alta pressió

El capçal d’escumat és el punt en què els components es troben i barregen. La tècnica descrita utilitza el xoc a alta pressió: els líquids s’injecten a la cambra de barreja i la seva energia cinètica afavoreix una barreja íntima.

Els components surten pels broquets a uns 100–150 m/s.

Cicle del pistó i recirculació

  1. En posició de recirculació, els components retornen als dipòsits per petits conductes.
  2. En retirar-se el pistó s’obre la cambra de barreja i els components xoquen entre si.
  3. Quan el pistó avança de nou, s’interromp la barreja.
  4. Es restableix la recirculació i s’elimina de la cambra la barreja reactiva restant.

Aquest mecanisme permet sincronitzar el subministrament de barreja, especialment en processos discontinus.

Instal·lacions i equips de producció

El sistema descrit integra la màquina de barreja/injecció, el motlle o premsa i l’equipament auxiliar necessari per formar, tallar i manipular el panell.

EquipFunció dins del sistema descrit
Dipòsits d’alimentacióMantenen els components disponibles sota condicions tèrmiques controlades.
Bombes de dosificació / recirculacióControlen cabal, proporció i circulació prèvia a la barreja.
Capçal d’escumatBarreja els components mitjançant injecció d’alta pressió.
Motlle o premsaDefineix geometria i manté les cares durant expansió i enduriment.
Equipament auxiliarPerfilat, escalfament, tall, apilat, embalatge i automatització segons tipus de línia.

Sistema discontinu

Cada panell es fabrica en un motlle tancat de les dimensions finals.

  • Permet geometries més complexes.
  • Pot afavorir l’acabat superficial.
  • Admet materials de partida alternatius.
  • Menor ritme de producció.

Sistema continu

Les cares avancen des de bobines i el panell es forma de manera ininterrompuda.

  • Orientat a grans produccions.
  • Perfilat, preescalfament i escumat en línia.
  • Premsa de doble cinta.
  • Tall, apilat i embalatge automatitzables.

Producció discontínua: emmotllament en motlle

En l’emmotllament en motlle, el panell es produeix en una cavitat tancada les dimensions de la qual corresponen a les del panell acabat. El motlle disposa d’una estructura inferior sòlida i una tapa, i ha de suportar les pressions generades durant la solidificació de l’escuma.

  1. Les cares metàl·liques ja perfilades es col·loquen dins del motlle.
  2. La cara inferior queda recolzada al fons i la superior es manté en posició mitjançant suports laterals.
  3. Es tanca la tapa.
  4. S’injecta la quantitat exacta de barreja per un broquet lateral; l’operació dura uns segons.
  5. Després de l’escumat, el panell roman al motlle aproximadament 40 minuts.
  6. S’extreu el panell i el motlle es prepara per al següent cicle.

Avantatges: permet fabricar formes complicades, amb bon aspecte exterior i materials inicials alternatius. Inconvenient principal: velocitat de producció relativament baixa.

Producció contínua: seqüència completa de la línia

1

Desbobinat

Dues bobines subministren les cares metàl·liques superior i inferior.

2

Perfilat

Rodets conformen el relleu superficial i els detalls de les vores.

3

Preescalfament

Les xapes s’escalfen a uns 40 °C abans de rebre l’escuma.

4

Dosificació d’escuma

La barreja d’alta pressió es distribueix de forma oscil·lant sobre la cara inferior.

5

Premsa doble cinta

Actua com a motlle mòbil, controla la separació de cares i resisteix la pressió d’expansió.

6

Curat / adhesió

PUR/PIR s’adhereixen a les cares mentre el conjunt avança per la premsa.

7

Tall

El panell endurit es talla a la longitud requerida mitjançant serra.

8

Apilat i embalatge

Els panells s’agrupen i protegeixen per a expedició.

Del perfilat al panell instal·lat

El resultat de la línia contínua canvia segons el perfil exterior, la solució de junta i l’aplicació final del panell.

Panell sandvitx de coberta de cinc grequejats instal·lat

Perfilat de coberta

Els grequejats es formen durant el perfilat de les cares i aporten geometria al producte acabat.

Coberta realitzada amb panell sandvitx

Continuïtat dels panells

La precisió dimensional de producció facilita alineació, encavalcament i continuïtat en obra.

Muntatge de panell sandvitx sobre estructura

Del paquet a l’obra

El tall a longitud i l’embalatge han de facilitar transport, hissat i col·locació sense malmetre les cares.

Bobines, perfilat, preescalfament i premsa de doble cinta

Per a grans volums s’utilitzen línies automàtiques d’escumat continu. Les dues xapes es desenrotllen des de bobines i travessen rodillos que generen el perfil superficial i les vores del panell.

Després es preescalfen a uns 40 °C, la temperatura a la qual l’escuma s’adhereix millor. La barreja reactiva generada per l’equip d’alta pressió es diposita mitjançant un moviment oscil·lant sobre la cara inferior abans d’entrar a la premsa de doble cinta.

Premsa de doble cinta

La premsa funciona com un motlle mòbil: resisteix les pressions de l’escuma durant l’enduriment i manté les dues cares a la distància necessària. En aquest tram l’escuma s’adhereix també a la cara superior perfilada.

El PUR/PIR s’adhereix molt bé a les superfícies amb les quals entra en contacte. En sortir de la premsa, el nucli ja s’ha endurit prou per tallar el panell a mida.

Tall, apilat i embalatge

Tall

El panell continu endurit es talla a la longitud necessària; normalment amb una serra de cinta que acompanya l’avanç del panell.

Apilat

Cada panell passa a una màquina d’apilat. En panells de coberta molt perfilats, s’apilen alternant cares per reduir l’alçada del paquet: cares exteriors enfrontades per un costat i interiors enfrontades per l’altre.

Embalatge

El paquet es protegeix amb pel·lícula de polietilè extensible, aplicada mitjançant un enrotllador giratori en forma d’anell.

Paràmetres habituals d'una línia contínua

La velocitat de la línia depèn de l’espessor: com més gruixut és el panell, més temps necessita a la premsa de doble cinta per completar l’adhesió i, per tant, menor ha de ser la velocitat.

ParàmetreValor orientatiu
Preescalfament de les cares≈40 °C
Velocitat mitjana6 m/min
Rang de velocitat (disminueix en augmentar l’espessor)2–15 m/min
Emmotllament discontinu≈40 min en motlle

Producció de panells amb llana mineral

Amb nucli de llana mineral la línia és semblant, però canvia la preparació del nucli i la seva unió a les cares.

Tall en lamel·les

Una solució consisteix a tallar la llosa en tires o lamel·les en angle recte respecte a l’orientació de les fibres. L’amplada de cada tira coincideix amb el gruix desitjat del panell.

Gir de 90°

Les tires es giren 90 graus perquè les fibres quedin aproximadament perpendiculars a les cares exteriors. Així el panell guanya resistència a compressió i a tracció perpendicular a les cares.

Ús de llosa completa

Una altra tècnica és utilitzar la llosa sencera de llana mineral, sense tallar-la en lamel·les.

Descentrament de les lamel·les

Les juntes entre lamel·les es disposen descentrades per evitar que tots els plans de tall coincideixin en una mateixa secció transversal, ja que aquesta coincidència podria deteriorar de forma significativa la resistència a tallant del conjunt.

Adhesius per unir el nucli mineral a les cares

La unió entre les lamel·les de llana mineral i les cares metàl·liques es realitza amb un adhesiu adequat a la composició dels materials i al procés de fabricació.

La fase d’adhesió es completa durant el pas del panell per la premsa de doble cinta.

Comportament davant el foc: el panell de llana de roca es comporta bé davant el foc, però la seva classificació real (reacció i resistència) la dóna l’assaig del panell complet; cal consultar la fitxa del model.
Tipus d’adhesiu citatAplicació / curatAvantatge descritLimitació descrita
Base solventPolvoritzat sobre les dues superfícies; el curat pot accelerar-se amb lleugera pressió i temperatura.Maneig senzill i bones característiques d’adhesió.Un cop unides les capes, la posició relativa no pot corregir-se.
Resina epoxi o poliuretà, 2 componentsComponents barrejats in situ; després d’un temps prefixat reaccionen i endureixen ràpidament.Permet corregir la posició de les capes abans de l’enduriment.Les capes han de mantenir-se sota pressió durant un període determinat.

Panells de llana mineral: resultat del procés

En panells amb llana mineral, l’orientació del nucli i la unió a les cares són especialment rellevants per al comportament final.

Tancament interior amb panell sandvitx de llana de roca

Panell de llana mineral

El producte acabat ha de mantenir continuïtat en juntes i estabilitat dimensional.

Panell sandvitx de llana de roca instal·lat en tancament

Encontres i talls

La geometria produïda ha de permetre resoldre encontres, buits i remates del sistema.

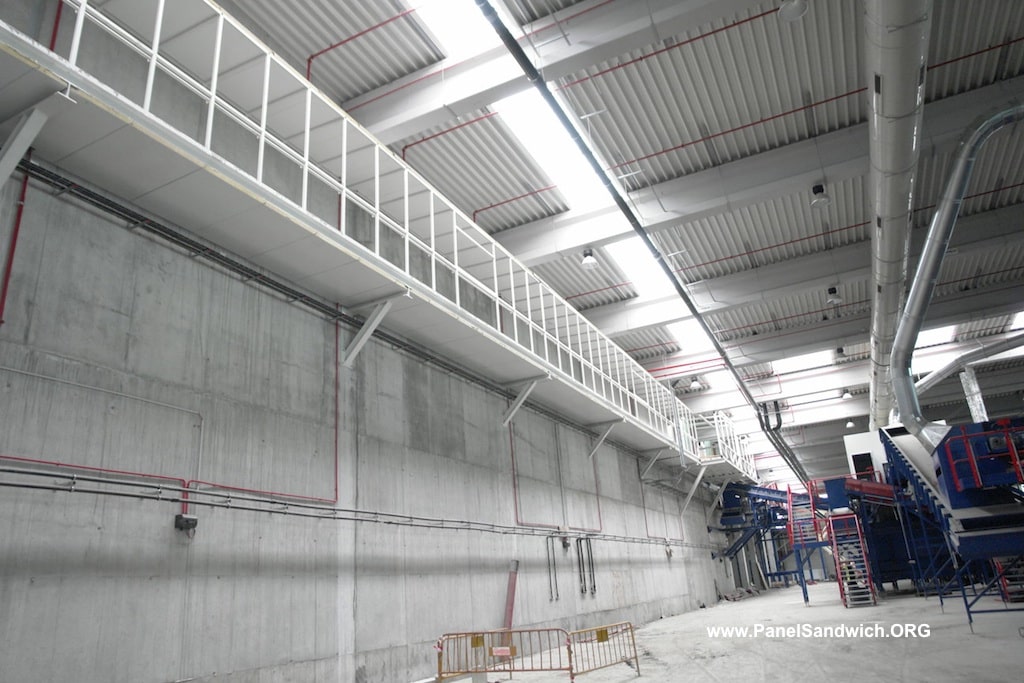

Interior de nau amb panell sandvitx de llana de roca

Resultat en grans superfícies

La repetibilitat d’amplada, gruix i junta es fa visible en tancaments de gran longitud.

Què controla realment una producció repetible

Dosificació química

  • Relació entre components
  • Temperatura i viscositat
  • Cabal de bombes
  • Recirculació i injecció

Geometria

  • Perfilat de cares
  • Separació en premsa
  • Gruix
  • Detalls de vora / junta

Adhesió i nucli

  • Distribució uniforme
  • Curat suficient
  • Orientació de lamel·les
  • Continuïtat del nucli

Producte acabat

  • Longitud de tall
  • Aspecte superficial
  • Apilat / protecció
  • Traçabilitat i controls definits

Aquesta pàgina explica el principi de fabricació. Els criteris d’acceptació, toleràncies i prestacions del producte han de consultar-se en la documentació tècnica i control de qualitat aplicables al panell concret.

Del procés al producte acabat

Configuració tècnica de panell sandvitx de coberta

Geometria del producte

La línia ha de mantenir gruix, perfil de les cares i configuració de juntes de forma repetible.

Panell sandvitx de llana de roca amb nucli visible

Nucli de llana mineral

L’orientació i disposició de les lamel·les forma part del procés productiu del panell mineral.

Panell sandvitx manipulat en obra

De l’embalatge a obra

L’apilat i la protecció final han de permetre transportar el panell sense malmetre cares, cantells ni juntes.

Continua amb la guia tècnica

Després d’entendre la producció, convé revisar recobriments, control de qualitat, manipulació i prestacions del panell acabat.

Preguntes freqüents sobre fabricació de panell sandvitx

És l’emmotllament per injecció i reacció: poliol, poliisocianat i additius es dosifiquen, recirculen i es barregen a alta pressió en un capçal i formen l’escuma.

En el sistema discontinu cada panell es forma dins d’un motlle tancat. En el continu, les cares metàl·liques avancen des de bobines per perfilat, preescalfament, escumat, premsa de doble cinta, tall i apilat.

S’escalfen a uns 40 °C perquè l’escuma s’adhereixi millor; cada fabricant ajusta aquesta temperatura a la seva formulació i a la seva línia.

Un panell més gruixut necessita romandre més temps dins de la premsa per completar el curat i l’adhesió del nucli a les cares.

Una tècnica descrita talla la llosa en lamel·les, les gira 90° i les disposa de forma descentrada. Després s’adhereixen a les cares metàl·liques i el conjunt passa per la premsa.
