<h1>Panel SandwichTapajuntas 4 Grecas </h1>
<p> </p>
<p>Panel aislante de 4 grecas para cubierta con tornillo oculto con su remate para tapar la junta del panel y el tornillo. Compuesto por dos chapas metálicas galvanizadas y prelacadas, unidas por un núcleo de espuma de poliuretano. Depende de la formulacion del poliuretano podemos conseguir diferentes clasificaciones al fuego, BS2D0, DS21D0 y CS3D0. El espesor del poliuretano va desde 3 cm y 10 cm. Este panel necesita una pendiente mínima del 5 % para su correcto funcionamiento.</p>
<p><span> </span></p>

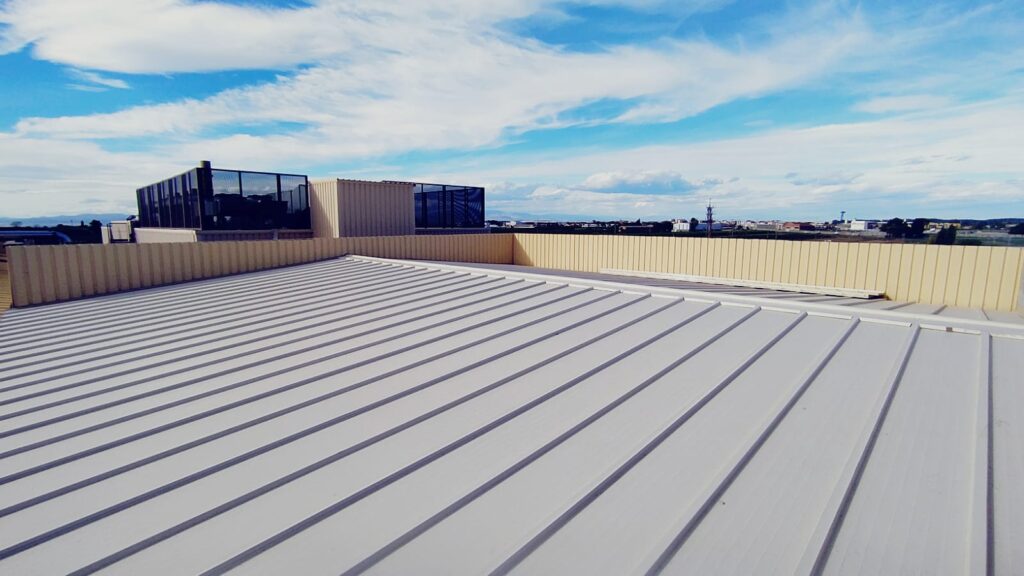

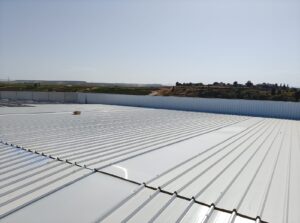

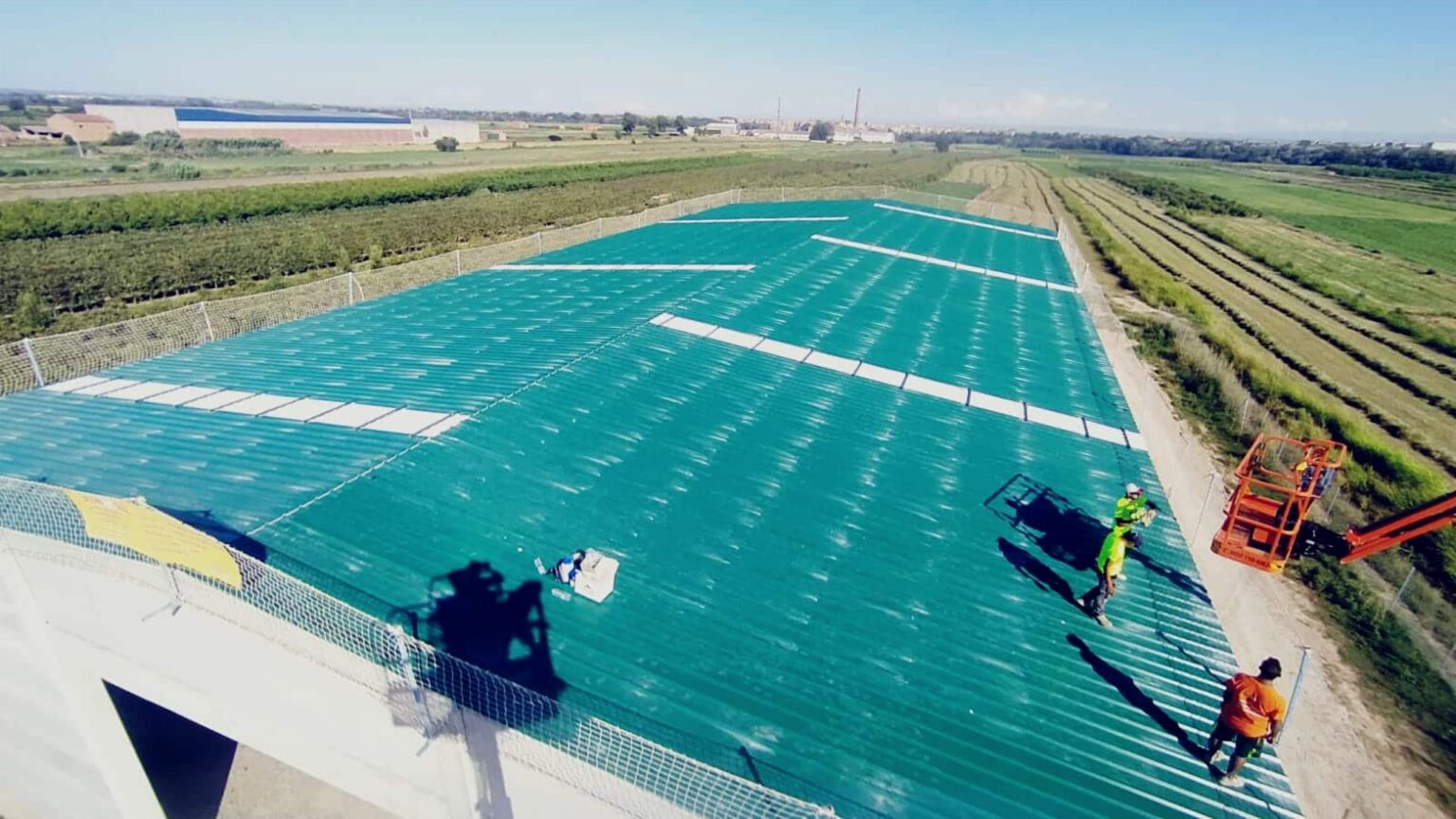

<p><strong>Aplicación:<br /><br /></strong>Cubiertas de edificios con inclinación mínima de 5%.<br /><br /></p>
<p><strong>Tipo de Unión:<br /></strong><span>Unión: Oculta con Tapajuntas. El tornillo queda oculto gracias al remate.</span></p>
<p><br /><span>Tornillería: Tornillo sin arandela</span></p>
<p><span><img src="https://panelsandwich.org/img/cms/Union%20Tapajuntas.png" alt="Panel Sandwich Tapajuntas Detalle de union" width="250" height="250" /></span></p>
<p></p>
<p><strong>Dimensiones:</strong></p>
<p><span>Espesores: 30–40–50–60–80–100 mm ±1 mm</span></p>
<p><span>Anchura útil: 1000 mm ±1 mm</span></p>
<p><span>Largo: 2,00 — 18,00 m ±10 mm<br /><br /><strong>Soporte metálico:</strong></span></p>
<p>Núcleo en chapa de acero calidad S250GD: EN 10346 Bobinas lacadas de revestimiento orgánico: EN10169+A1 Espesores: 0,4–0,5–0,6 mm</p>
<p> </p>
<p><strong>Núcleo aislante:</strong></p>
<p>Poliuretano (PUR) | Polisocianurato (PIR)</p>
<p>Conductividad Térmica: <span style="text-decoration: underline;">PUR</span>: 0,022 W/mK | <span style="text-decoration: underline;">PIR</span>: 0,022 /mK <br />Densidad: 40 kg/m<sup>3</sup> ±10%</p>
<p>Reacción al fuego: <span style="text-decoration: underline;">PUR</span>: B-s2,d0 | <span style="text-decoration: underline;">PIR</span>: B-s2,d0 | <span style="text-decoration: underline;">PIR-HI</span>: B-1,d0 <br />Resistencia a la tracción en las chapas (adhesión) > 0.10 MPa Resistencia a la compresión al 10% de deformación >0.10 MPa</p>
<p> </p>
<p><strong>Revestimiento:</strong></p>
<p>Standard: Pintura poliéster 25 µm Especiales: Granite HDX 55 µm | PVDF 35 m</p>
<p>Comportamiento Térmico y Pesos</p>
<p><strong> </strong></p>
<table style="border-style: solid;">
<tbody>
<tr>
<td width="221" style="text-align: center;">
<p><strong>Espesor</strong></p>
</td>
<td width="64" style="text-align: center;">
<p><strong>mm</strong></p>
</td>
<td width="63" style="text-align: center;">
<p><strong>30</strong></p>
</td>
<td width="65" style="text-align: center;">
<p><strong>40</strong></p>
</td>
<td width="64" style="text-align: center;">
<p><strong>50</strong></p>
</td>
<td width="64" style="text-align: center;">
<p><strong>60</strong></p>
</td>
<td width="65" style="text-align: center;">
<p><strong>80</strong></p>
</td>
<td width="64" style="text-align: center;">
<p><strong>100</strong></p>
</td>
</tr>
<tr>
<td width="221" style="text-align: center;">
<p><strong>Transmisión Térmica, U (EN 14509 A.10)</strong></p>
</td>
<td width="64" style="text-align: center;">
<p><strong>W/m</strong><strong>2</strong><strong>K</strong></p>
</td>
<td width="63" style="text-align: center;">
<p>0,61</p>
</td>
<td width="65" style="text-align: center;">
<p>0,46</p>
</td>
<td width="64" style="text-align: center;">
<p>0,38</p>
</td>
<td width="64" style="text-align: center;">
<p>0,32</p>
</td>
<td width="65" style="text-align: center;">
<p>0,24</p>
</td>
<td width="64" style="text-align: center;">
<p>0,19</p>
</td>
</tr>
<tr>
<td width="221" style="text-align: center;">
<p><strong>Peso (Chapa de Acero </strong><strong>| Espesor 0,4/0,4)</strong></p>
</td>
<td width="64" style="text-align: center;">
<p><strong>Kg/m</strong><strong>2</strong></p>
</td>
<td width="63" style="text-align: center;">
<p>7,7</p>
</td>
<td width="65" style="text-align: center;">
<p>8,1</p>
</td>
<td width="64" style="text-align: center;">
<p>8,5</p>
</td>
<td width="64" style="text-align: center;">
<p>8,9</p>
</td>
<td width="65" style="text-align: center;">
<p>9,7</p>
</td>
<td width="64" style="text-align: center;">
<p>10,5</p>
</td>
</tr>
<tr>
<td width="221" style="text-align: center;">
<p><strong>Peso (Chapa de Acero </strong><strong>| Espesor 0,5/0,4)</strong></p>
</td>
<td width="64" style="text-align: center;">
<p><strong>Kg/m</strong><strong>2</strong></p>
</td>
<td width="63" style="text-align: center;">
<p>8,4</p>
</td>
<td width="65" style="text-align: center;">
<p>8,8</p>
</td>
<td width="64" style="text-align: center;">
<p>9,2</p>
</td>
<td width="64" style="text-align: center;">
<p>9,6</p>
</td>
<td width="65" style="text-align: center;">
<p>10,4</p>
</td>
<td width="64" style="text-align: center;">
<p>11,2</p>
</td>
</tr>
</tbody>
</table>
<p><strong> </strong></p>
<p></p>
<p><strong>Tablas de Cálculo Directo</strong></p>
<p>Chapa de Acero | Espesores 0,4/0,4</p>
<p>Condición de apoyo simple </p>
<table style="height: 532px; border-style: solid;">
<tbody>
<tr style="height: 40px;">
<td rowspan="2" style="text-align: center; width: 62.8438px; height: 80px;">
<p> </p>
<p><strong>Espesor mm</strong></p>
</td>
<td rowspan="2" style="text-align: center; width: 47px; height: 80px;">
<p> </p>
<p><strong>Carga</strong></p>
</td>
<td colspan="15" style="text-align: center; width: 734.891px; height: 40px;">
<p><strong>Cargas uniformemente distribuidas [kN/m</strong><strong>2</strong><strong>] Vano L [m]</strong></p>
</td>
</tr>
<tr style="height: 40px;">
<td style="text-align: center; width: 38px; height: 40px;">
<p><strong>1,50</strong></p>
</td>
<td style="text-align: center; width: 38px; height: 40px;">
<p><strong>1,75</strong></p>
</td>
<td style="text-align: center; width: 38px; height: 40px;">
<p><strong>2,00</strong></p>
</td>
<td style="text-align: center; width: 38px; height: 40px;">
<p><strong>2,25</strong></p>
</td>
<td style="text-align: center; width: 38px; height: 40px;">
<p><strong>2,50</strong></p>
</td>
<td style="text-align: center; width: 38px; height: 40px;">
<p><strong>2,75</strong></p>
</td>
<td style="text-align: center; width: 38px; height: 40px;">
<p><strong>3,00</strong></p>
</td>
<td style="text-align: center; width: 38px; height: 40px;">
<p><strong>3,25</strong></p>
</td>
<td style="text-align: center; width: 38px; height: 40px;">
<p><strong>3,50</strong></p>
</td>
<td style="text-align: center; width: 38px; height: 40px;">
<p><strong>3,75</strong></p>
</td>
<td style="text-align: center; width: 38px; height: 40px;">
<p><strong>4,00</strong></p>
</td>
<td style="text-align: center; width: 48px; height: 40px;">
<p><strong>4,25</strong></p>
</td>
<td style="text-align: center; width: 47.5625px; height: 40px;">
<p><strong>4,50</strong></p>
</td>
<td style="text-align: center; width: 48px; height: 40px;">
<p><strong>4,75</strong></p>
</td>
<td style="text-align: center; width: 173.328px; height: 40px;">
<p><strong>5,00</strong></p>
</td>
</tr>
<tr style="height: 31px;">
<td rowspan="2" style="text-align: center; width: 62.8438px; height: 62px;">
<p><strong>30</strong></p>
</td>
<td style="text-align: center; width: 47px; height: 31px;">
<p><strong>?</strong></p>
</td>
<td style="text-align: center; width: 38px; height: 31px;">
<p>2,09</p>
</td>
<td style="text-align: center; width: 38px; height: 31px;">
<p>1,68</p>
</td>
<td style="text-align: center; width: 38px; height: 31px;">
<p>1,30</p>
</td>
<td style="text-align: center; width: 38px; height: 31px;">
<p>1,15</p>
</td>
<td style="text-align: center; width: 38px; height: 31px;">
<p>0,98</p>
</td>
<td style="text-align: center; width: 38px; height: 31px;">
<p>0,81</p>
</td>
<td style="text-align: center; width: 38px; height: 31px;">
<p>0,64</p>
</td>
<td style="text-align: center; width: 38px; height: 31px;">
<p>0,52</p>
</td>
<td style="text-align: center; width: 38px; height: 31px;">
<p>0,41</p>
</td>
<td style="text-align: center; width: 38px; height: 31px;">
<p>0,33</p>
</td>
<td style="text-align: center; width: 38px; height: 31px;">
<p>0,43</p>
</td>
<td style="text-align: center; width: 48px; height: 31px;">
<p>0,37</p>
</td>
<td style="text-align: center; width: 47.5625px; height: 31px;">
<p> </p>
</td>
<td style="text-align: center; width: 48px; height: 31px;">
<p> </p>
</td>
<td style="text-align: center; width: 173.328px; height: 31px;">
<p> </p>
</td>
</tr>
<tr style="height: 31px;">
<td style="text-align: center; width: 47px; height: 31px;">
<p><strong>?</strong></p>
</td>
<td style="text-align: center; width: 38px; height: 31px;">
<p>1,73</p>
</td>
<td style="text-align: center; width: 38px; height: 31px;">
<p>1,36</p>
</td>
<td style="text-align: center; width: 38px; height: 31px;">
<p>1,09</p>
</td>
<td style="text-align: center; width: 38px; height: 31px;">
<p>0,89</p>
</td>
<td style="text-align: center; width: 38px; height: 31px;">
<p>0,60</p>
</td>
<td style="text-align: center; width: 38px; height: 31px;">
<p>0,38</p>
</td>
<td style="text-align: center; width: 38px; height: 31px;">
<p> </p>
</td>
<td style="text-align: center; width: 38px; height: 31px;">
<p> </p>
</td>
<td style="text-align: center; width: 38px; height: 31px;">
<p> </p>
</td>
<td style="text-align: center; width: 38px; height: 31px;">
<p> </p>
</td>
<td style="text-align: center; width: 38px; height: 31px;">
<p> </p>
</td>
<td style="text-align: center; width: 48px; height: 31px;">
<p> </p>
</td>
<td style="text-align: center; width: 47.5625px; height: 31px;">
<p> </p>
</td>
<td style="text-align: center; width: 48px; height: 31px;">
<p> </p>
</td>
<td style="text-align: center; width: 173.328px; height: 31px;">
<p> </p>
</td>
</tr>
<tr style="height: 31px;">
<td rowspan="2" style="width: 62.8438px; height: 62px;">
<p><strong>40</strong></p>
</td>
<td style="width: 47px; height: 31px;">
<p><strong>?</strong></p>
</td>
<td style="width: 38px; height: 31px;">
<p>2,68</p>
</td>
<td style="width: 38px; height: 31px;">
<p>2,20</p>
</td>
<td style="width: 38px; height: 31px;">
<p>1,83</p>
</td>
<td style="width: 38px; height: 31px;">
<p>1,55</p>
</td>
<td style="width: 38px; height: 31px;">
<p>1,33</p>
</td>
<td style="width: 38px; height: 31px;">
<p>1,15</p>
</td>
<td style="width: 38px; height: 31px;">
<p>0,96</p>
</td>
<td style="width: 38px; height: 31px;">
<p>0,78</p>
</td>
<td style="width: 38px; height: 31px;">
<p>0,64</p>
</td>
<td style="width: 38px; height: 31px;">
<p>0,54</p>
</td>
<td style="width: 38px; height: 31px;">
<p>0,45</p>
</td>
<td style="width: 48px; height: 31px;">
<p>0,38</p>
</td>
<td style="width: 47.5625px; height: 31px;">
<p>0,32</p>
</td>
<td style="width: 48px; height: 31px;">
<p> </p>
</td>
<td style="width: 173.328px; height: 31px;">
<p> </p>
</td>
</tr>
<tr style="height: 31px;">
<td style="width: 47px; height: 31px;">
<p><strong>?</strong></p>
</td>
<td style="width: 38px; height: 31px;">
<p>2,23</p>
</td>
<td style="width: 38px; height: 31px;">
<p>1,79</p>
</td>
<td style="width: 38px; height: 31px;">
<p>1,47</p>
</td>
<td style="width: 38px; height: 31px;">
<p>1,22</p>
</td>
<td style="width: 38px; height: 31px;">
<p>1,02</p>
</td>
<td style="width: 38px; height: 31px;">
<p>0,70</p>
</td>
<td style="width: 38px; height: 31px;">
<p>0,47</p>
</td>
<td style="width: 38px; height: 31px;">
<p>0,30</p>
</td>
<td style="width: 38px; height: 31px;">
<p> </p>
</td>
<td style="width: 38px; height: 31px;">
<p> </p>
</td>
<td style="width: 38px; height: 31px;">
<p> </p>
</td>
<td style="width: 48px; height: 31px;">
<p> </p>
</td>
<td style="width: 47.5625px; height: 31px;">
<p> </p>
</td>
<td style="width: 48px; height: 31px;">
<p> </p>
</td>
<td style="width: 173.328px; height: 31px;">
<p> </p>
</td>
</tr>
<tr style="height: 51px;">
<td rowspan="2" style="width: 62.8438px; height: 82px;">
<p><strong>50</strong></p>
</td>
<td style="width: 47px; height: 51px;">
<p><strong>?</strong></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 3,31 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 2,75 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 2,32 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 1,98 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 1,70 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 1,48 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 1,30 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 1,10 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,91 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,76 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,65 </span></p>
</td>
<td style="width: 48px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,55 </span></p>
</td>
<td style="width: 47.5625px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,48 </span></p>
</td>
<td style="width: 48px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,42 </span></p>
</td>
<td style="width: 173.328px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,37 </span></p>
</td>
</tr>
<tr style="height: 31px;">
<td style="width: 47px; height: 31px;">
<p><strong>?</strong></p>
</td>
<td style="width: 38px; height: 31px;">
<p>2,76</p>
</td>
<td style="width: 38px; height: 31px;">
<p>2,26</p>
</td>
<td style="width: 38px; height: 31px;">
<p>1,87</p>
</td>
<td style="width: 38px; height: 31px;">
<p>1,57</p>
</td>
<td style="width: 38px; height: 31px;">
<p>1,33</p>
</td>
<td style="width: 38px; height: 31px;">
<p>1,10</p>
</td>
<td style="width: 38px; height: 31px;">
<p>0,79</p>
</td>
<td style="width: 38px; height: 31px;">
<p>0,56</p>
</td>
<td style="width: 38px; height: 31px;">
<p>0,39</p>
</td>
<td style="width: 38px; height: 31px;"></td>
<td style="width: 38px; height: 31px;"></td>
<td style="width: 48px; height: 31px;"></td>
<td style="width: 47.5625px; height: 31px;"></td>
<td style="width: 48px; height: 31px;"></td>
<td style="width: 173.328px; height: 31px;"></td>
</tr>
<tr style="height: 51px;">
<td rowspan="2" style="width: 62.8438px; height: 82px;">
<p><strong>60</strong></p>
</td>
<td style="width: 47px; height: 51px;">
<p><strong>?</strong></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 3,97 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 3,33 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 2,83 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 2,43 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 2,10 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 1,83 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 1,61 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 1,43 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 1,22 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 1,03 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,87 </span></p>
</td>
<td style="width: 48px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,75 </span></p>
</td>
<td style="width: 47.5625px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,65 </span></p>
</td>
<td style="width: 48px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,57 </span></p>
</td>
<td style="width: 173.328px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,50 </span></p>
</td>
</tr>
<tr style="height: 31px;">
<td style="width: 47px; height: 31px;">
<p><strong>?</strong></p>
</td>
<td style="width: 38px; height: 31px;">
<p>3,30</p>
</td>
<td style="width: 38px; height: 31px;">
<p>2,74</p>
</td>
<td style="width: 38px; height: 31px;">
<p>2,29</p>
</td>
<td style="width: 38px; height: 31px;">
<p>1,94</p>
</td>
<td style="width: 38px; height: 31px;">
<p>1,66</p>
</td>
<td style="width: 38px; height: 31px;">
<p>1,43</p>
</td>
<td style="width: 38px; height: 31px;">
<p>1,16</p>
</td>
<td style="width: 38px; height: 31px;">
<p>0,87</p>
</td>
<td style="width: 38px; height: 31px;">
<p>0,64</p>
</td>
<td style="width: 38px; height: 31px;">
<p>0,46</p>
</td>
<td style="width: 38px; height: 31px;">
<p>0,32</p>
</td>
<td style="width: 48px; height: 31px;"></td>
<td style="width: 47.5625px; height: 31px;"></td>
<td style="width: 48px; height: 31px;"></td>
<td style="width: 173.328px; height: 31px;"></td>
</tr>
<tr style="height: 51px;">
<td rowspan="2" style="width: 62.8438px; height: 82px;">
<p><strong>80</strong></p>
</td>
<td style="width: 47px; height: 51px;">
<p><strong>?</strong></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 5,31 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 4,53 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 3,89 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 3,37 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 2,93 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 2,54 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 2,14 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 1,82 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 1,58 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 1,38 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 1,22 </span></p>
</td>
<td style="width: 48px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 1,08 </span></p>
</td>
<td style="width: 47.5625px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,97 </span></p>
</td>
<td style="width: 48px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,88 </span></p>
</td>
<td style="width: 173.328px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,80 </span></p>
</td>
</tr>
<tr style="height: 31px;">
<td style="width: 47px; height: 31px;">
<p><strong>?</strong></p>
</td>
<td style="width: 38px; height: 31px;">
<p>4,43</p>
</td>
<td style="width: 38px; height: 31px;">
<p>3,73</p>
</td>
<td style="width: 38px; height: 31px;">
<p>3,18</p>
</td>
<td style="width: 38px; height: 31px;">
<p>2,72</p>
</td>
<td style="width: 38px; height: 31px;">
<p>2,35</p>
</td>
<td style="width: 38px; height: 31px;">
<p>2,03</p>
</td>
<td style="width: 38px; height: 31px;">
<p>1,78</p>
</td>
<td style="width: 38px; height: 31px;">
<p>1,56</p>
</td>
<td style="width: 38px; height: 31px;">
<p>1,24</p>
</td>
<td style="width: 38px; height: 31px;">
<p>0,97</p>
</td>
<td style="width: 38px; height: 31px;">
<p>0,76</p>
</td>
<td style="width: 48px; height: 31px;">
<p>0,58</p>
</td>
<td style="width: 47.5625px; height: 31px;">
<p>0,44</p>
</td>
<td style="width: 48px; height: 31px;">
<p>0,32</p>
</td>
<td style="width: 173.328px; height: 31px;">
<p> </p>
</td>
</tr>
<tr style="height: 51px;">
<td rowspan="2" style="width: 62.8438px; height: 82px;">
<p><strong>100</strong></p>
</td>
<td style="width: 47px; height: 51px;">
<p><strong>?</strong></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 6,40 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 5,47 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 4,78 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 4,24 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 3,73 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 3,08 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 2,59 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 2,21 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 1,91 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 1,67 </span></p>
</td>
<td style="width: 38px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 1,47 </span></p>
</td>
<td style="width: 48px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 1,31 </span></p>
</td>
<td style="width: 47.5625px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 1,17 </span></p>
</td>
<td style="width: 48px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 1,06 </span></p>
</td>
<td style="width: 173.328px; height: 51px;">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,96 </span></p>
</td>
</tr>
<tr style="height: 31px;">
<td style="width: 47px; height: 31px;">
<p><strong>?</strong></p>
</td>
<td style="width: 38px; height: 31px;">
<p>5,58</p>
</td>
<td style="width: 38px; height: 31px;">
<p>4,76</p>
</td>
<td style="width: 38px; height: 31px;">
<p>4,09</p>
</td>
<td style="width: 38px; height: 31px;">
<p>3,53</p>
</td>
<td style="width: 38px; height: 31px;">
<p>3,06</p>
</td>
<td style="width: 38px; height: 31px;">
<p>2,68</p>
</td>
<td style="width: 38px; height: 31px;">
<p>2,34</p>
</td>
<td style="width: 38px; height: 31px;">
<p>2,07</p>
</td>
<td style="width: 38px; height: 31px;">
<p>1,83</p>
</td>
<td style="width: 38px; height: 31px;">
<p>1,58</p>
</td>
<td style="width: 38px; height: 31px;">
<p>1,28</p>
</td>
<td style="width: 48px; height: 31px;">
<p>1,03</p>
</td>
<td style="width: 47.5625px; height: 31px;">
<p>0,83</p>
</td>
<td style="width: 48px; height: 31px;">
<p>0,66</p>
</td>
<td style="width: 173.328px; height: 31px;">
<p>0,52</p>
</td>
</tr>
</tbody>
</table>
<p><strong>? </strong>Carga ascendente <strong>? </strong>Carga descendiente</p>
<p></p>
<p>Condición de apoyo múltiple</p>
<table style="border-style: solid;">
<tbody>
<tr>
<td rowspan="2" width="61">
<p> </p>
<p><strong>Espesor mm</strong></p>
</td>
<td rowspan="2" width="43">
<p> </p>
<p><strong>Carga</strong></p>
</td>
<td colspan="15" width="566">
<p><strong>Cargas uniformemente distribuidas [kN/m</strong><strong>2</strong><strong>] Vano L [m]</strong></p>
</td>
</tr>
<tr>
<td width="38">
<p><strong>1,50</strong></p>
</td>
<td width="38">
<p><strong>1,75</strong></p>
</td>
<td width="38">
<p><strong>2,00</strong></p>
</td>
<td width="38">
<p><strong>2,25</strong></p>
</td>
<td width="38">
<p><strong>2,50</strong></p>
</td>
<td width="38">
<p><strong>2,75</strong></p>
</td>
<td width="38">
<p><strong>3,00</strong></p>
</td>
<td width="38">
<p><strong>3,25</strong></p>
</td>
<td width="38">
<p><strong>3,50</strong></p>
</td>
<td width="38">
<p><strong>3,75</strong></p>
</td>
<td width="38">
<p><strong>4,00</strong></p>
</td>
<td width="38">
<p><strong>4,25</strong></p>
</td>
<td width="38">
<p><strong>4,50</strong></p>
</td>
<td width="38">
<p><strong>4,75</strong></p>
</td>
<td width="38">
<p><strong>5,00</strong></p>
</td>
</tr>
<tr>
<td rowspan="2" width="61">
<p><strong>30</strong></p>
</td>
<td width="43">
<p><strong>?</strong></p>
</td>
<td width="38">
<p>1,73</p>
</td>
<td width="38">
<p>1,32</p>
</td>
<td width="38">
<p>1,04</p>
</td>
<td width="38">
<p>0,86</p>
</td>
<td width="38">
<p>0,72</p>
</td>
<td width="38">
<p>0,62</p>
</td>
<td width="38">
<p>0,54</p>
</td>
<td width="38">
<p>0,48</p>
</td>
<td width="38">
<p>0,43</p>
</td>
<td width="38">
<p>0,39</p>
</td>
<td width="38">
<p>0,36</p>
</td>
<td width="38">
<p>0,33</p>
</td>
<td width="38">
<p>0,31</p>
</td>
<td width="38">
<p> </p>
</td>
<td width="38">
<p> </p>
</td>
</tr>
<tr>
<td width="43">
<p><strong>?</strong></p>
</td>
<td width="38">
<p>1,73</p>
</td>
<td width="38">
<p>1,36</p>
</td>
<td width="38">
<p>1,09</p>
</td>
<td width="38">
<p>0,89</p>
</td>
<td width="38">
<p>0,74</p>
</td>
<td width="38">
<p>0,62</p>
</td>
<td width="38">
<p>0,52</p>
</td>
<td width="38">
<p>0,44</p>
</td>
<td width="38">
<p>0,37</p>
</td>
<td width="38">
<p>0,32</p>
</td>
<td width="38">
<p> </p>
</td>
<td width="38">
<p> </p>
</td>
<td width="38">
<p> </p>
</td>
<td width="38">
<p> </p>
</td>
<td width="38">
<p> </p>
</td>
</tr>
<tr>
<td rowspan="2" width="61">
<p><strong>40</strong></p>
</td>
<td width="43">
<p><strong>?</strong></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 1,88 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 1,44 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 1,15 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,94 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,80 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,69 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,60 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,54 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,48 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,44 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,40 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,37 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,35 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,33 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,31 </span></p>
</td>
</tr>
<tr>
<td width="43">
<p><strong>?</strong></p>
</td>
<td width="38">
<p>2,22</p>
</td>
<td width="38">
<p>1,65</p>
</td>
<td width="38">
<p>1,27</p>
</td>
<td width="38">
<p>1,02</p>
</td>
<td width="38">
<p>0,83</p>
</td>
<td width="38">
<p>0,69</p>
</td>
<td width="38">
<p>0,58</p>
</td>
<td width="38">
<p>0,49</p>
</td>
<td width="38">
<p>0,42</p>
</td>
<td width="38">
<p>0,36</p>
</td>
<td width="38">
<p>0,32</p>
</td>
<td width="38"></td>
<td width="38"></td>
<td width="38"></td>
<td width="38"></td>
</tr>
<tr>
<td rowspan="2" width="61">
<p><strong>50</strong></p>
</td>
<td width="43">
<p><strong>?</strong></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 2,09 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 1,60 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 1,28 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 1,06 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,90 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,78 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,69 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,61 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,55 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,50 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,46 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,43 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,40 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,38 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,35 </span></p>
</td>
</tr>
<tr>
<td width="43">
<p><strong>?</strong></p>
</td>
<td width="38">
<p>2,47</p>
</td>
<td width="38">
<p>1,85</p>
</td>
<td width="38">
<p>1,44</p>
</td>
<td width="38">
<p>1,15</p>
</td>
<td width="38">
<p>0,94</p>
</td>
<td width="38">
<p>0,79</p>
</td>
<td width="38">
<p>0,67</p>
</td>
<td width="38">
<p>0,57</p>
</td>
<td width="38">
<p>0,49</p>
</td>
<td width="38">
<p>0,43</p>
</td>
<td width="38">
<p>0,38</p>
</td>
<td width="38">
<p>0,33</p>
</td>
<td width="38"></td>
<td width="38"></td>
<td width="38"></td>
</tr>
<tr>
<td rowspan="2" width="61">
<p><strong>60</strong></p>
</td>
<td width="43">
<p><strong>?</strong></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 2,14 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 1,66 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 1,33 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 1,10 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,93 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,81 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,71 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,63 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,57 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,52 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,48 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,44 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,41 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,39 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,37 </span></p>
</td>
</tr>
<tr>
<td width="43">
<p><strong>?</strong></p>
</td>
<td width="38">
<p>2,52</p>
</td>
<td width="38">
<p>1,90</p>
</td>
<td width="38">
<p>1,49</p>
</td>
<td width="38">
<p>1,19</p>
</td>
<td width="38">
<p>0,98</p>
</td>
<td width="38">
<p>0,83</p>
</td>
<td width="38">
<p>0,70</p>
</td>
<td width="38">
<p>0,60</p>
</td>
<td width="38">
<p>0,53</p>
</td>
<td width="38">
<p>0,46</p>
</td>
<td width="38">
<p>0,41</p>
</td>
<td width="38">
<p>0,36</p>
</td>
<td width="38">
<p>0,32</p>
</td>
<td width="38">
<p> </p>
</td>
<td width="38"></td>
</tr>
<tr>
<td rowspan="2" width="61">
<p><strong>80</strong></p>
</td>
<td width="43">
<p><strong>?</strong></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 2,54 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 1,94 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 1,55 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 1,29 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 1,11 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,97 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,87 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,79 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,72 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,67 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,62 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,58 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,55 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,53 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,51 </span></p>
</td>
</tr>
<tr>
<td width="43">
<p><strong>?</strong></p>
</td>
<td width="38">
<p>2,99</p>
</td>
<td width="38">
<p>2,23</p>
</td>
<td width="38">
<p>1,73</p>
</td>
<td width="38">
<p>1,40</p>
</td>
<td width="38">
<p>1,16</p>
</td>
<td width="38">
<p>0,99</p>
</td>
<td width="38">
<p>0,86</p>
</td>
<td width="38">
<p>0,75</p>
</td>
<td width="38">
<p>0,66</p>
</td>
<td width="38">
<p>0,59</p>
</td>
<td width="38">
<p>0,53</p>
</td>
<td width="38">
<p>0,48</p>
</td>
<td width="38">
<p>0,43</p>
</td>
<td width="38">
<p>0,39</p>
</td>
<td width="38">
<p>0,36</p>
</td>
</tr>
<tr>
<td rowspan="2" width="61">
<p><strong>100</strong></p>
</td>
<td width="43">
<p><strong>?</strong></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 2,62 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 2,01 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 1,60 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 1,33 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 1,13 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,99 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,88 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,79 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,73 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,67 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,62 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,59 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,55 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,53 </span></p>
</td>
<td width="38">
<p><span style="text-decoration: underline;"> </span><span style="text-decoration: underline;"> 0,50 </span></p>
</td>
</tr>
<tr>
<td width="43">
<p><strong>?</strong></p>
</td>
<td width="38">
<p>3,01</p>
</td>
<td width="38">
<p>2,25</p>
</td>
<td width="38">
<p>1,75</p>
</td>
<td width="38">
<p>1,40</p>
</td>
<td width="38">
<p>1,16</p>
</td>
<td width="38">
<p>0,98</p>
</td>
<td width="38">
<p>0,84</p>
</td>
<td width="38">
<p>0,73</p>
</td>
<td width="38">
<p>0,64</p>
</td>
<td width="38">
<p>0,57</p>
</td>
<td width="38">
<p>0,51</p>
</td>
<td width="38">
<p>0,46</p>
</td>
<td width="38">
<p>0,41</p>
</td>
<td width="38">
<p>0,37</p>
</td>
<td width="38">
<p>0,34</p>
</td>
</tr>
</tbody>
</table>
PTO3BB
>
Viga metalica tipo fine de gran resistencia, fácil colocación y excelente resultado.
