Panel Sandwich Teja – Gris Pizarra (Ral 7022)

Configura tu panel

Selecciona las opciones disponibles. Te prepararemos el precio según medidas, cantidad, transporte y montaje.

PRESUPUESTO PERSONALIZADO

Pide precio de este producto

Indica tipo de panel, superficie, espesor, localidad y si necesitas suministro o montaje. Revisaremos los datos para preparar una propuesta ajustada.

SOLICITUD RÁPIDA

Cuéntanos qué necesitas

Completa los datos principales y prepararemos una propuesta ajustada a tu proyecto.

DESCRIPCIÓN DEL PRODUCTO

Panel sandwich imitación teja RAL 7022 gris pizarra

Descripción

El panel sandwich teja gris pizarra RAL 7022 es una solución aislante para cubiertas que combina la estética de la teja tradicional con las ventajas de un panel prefabricado. Está formado por dos chapas metálicas perfiladas y un núcleo rígido de poliuretano (PUR) o polisocianurato (PIR).

Ver todos los colores de panel sándwich teja, con precio por m² y remates a juego.

Esta variante presenta un acabado exterior gris pizarra RAL 7022, adecuado para viviendas, porches, rehabilitaciones, anexos y cubiertas donde se busca una imagen más sobria y contemporánea.

Utiliza la misma base técnica del panel sandwich imitación teja: 1.000 mm de ancho útil, espesores de 30, 40 y 50 mm, modulación longitudinal de 350 mm y una pendiente mínima del 10 %.

La longitud de fabricación está comprendida entre 2,10 y 14,00 m en múltiplos de 0,35 m, con una longitud máxima recomendada de 8,05 m. El núcleo PUR/PIR presenta una conductividad térmica declarada de 0,0207 W/m·K.

Características

Aplicación

Panel aislante para cubiertas con pendiente mínima del 10 %. Su geometría reproduce la forma de una cubierta de teja y combina acabado exterior, cerramiento y aislamiento en un mismo elemento prefabricado.

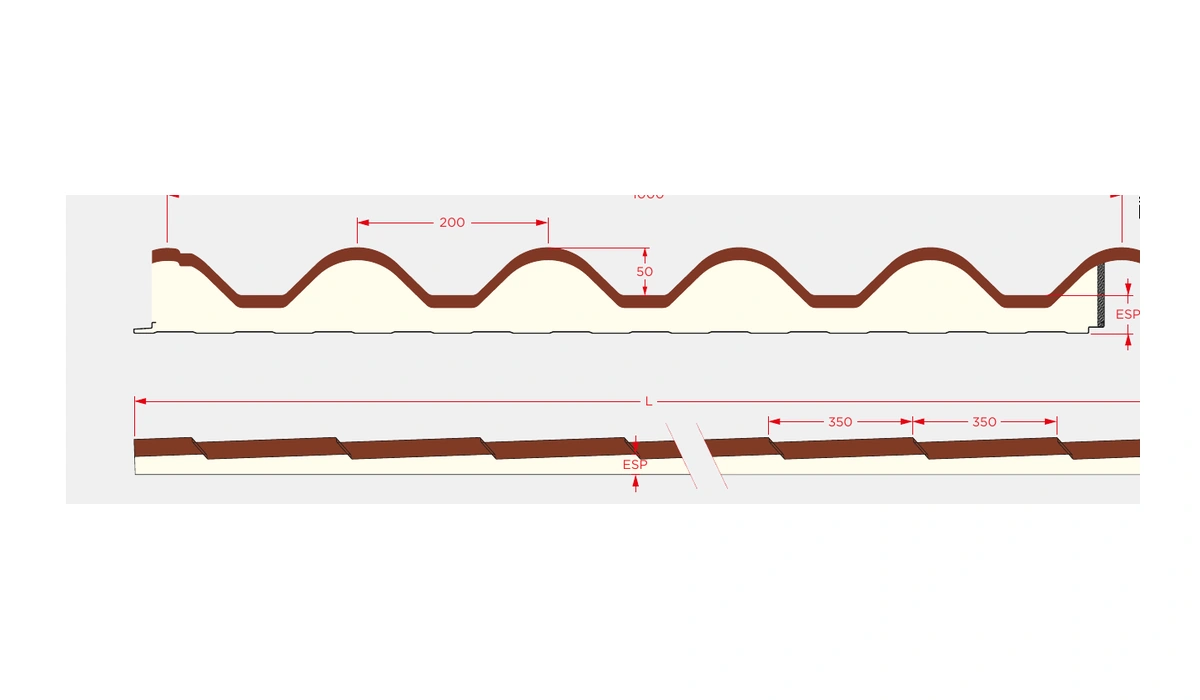

Dimensiones

Espesores30, 40 y 50 mm ±2 mm
Anchura útil1.000 mm ±2 mm
Módulo longitudinal350 mm
Separación aproximada del perfil200 mm
Altura aproximada de la onda50 mm
Longitud de fabricación2,10 – 14,00 m, en múltiplos de 0,35 m
Longitud máxima recomendada8,05 m

Soporte metálico

  • Chapa de acero galvanizado calidad S250GD.
  • Espesores de chapa disponibles: 0,4, 0,5 y 0,6 mm.

Núcleo aislante

  • Poliuretano (PUR) o polisocianurato (PIR).
  • Conductividad térmica PUR: 0,0207 W/m·K.
  • Conductividad térmica PIR: 0,0207 W/m·K.
  • Densidad: 40 kg/m³.
  • PUR: sin certificación.
  • PIR: B-s2,d0.
  • Opción PIR de altas prestaciones: B-s1,d0.

Acabado gris pizarra RAL 7022

Panel sándwich imitación teja en gris pizarra RAL 7022: su tono oscuro recuerda a una cubierta de pizarra y se integra bien en viviendas y rehabilitaciones.

Las medidas y prestaciones son las mismas en todos los colores del panel teja. Consúltanos la disponibilidad del RAL 7022 al pedir presupuesto.

La representación del color en pantalla es orientativa. Si el tono es determinante para el proyecto, recomendamos confirmar una muestra física.

Instalación

La instalación del panel sandwich imitación teja RAL 7022 debe realizarse sobre una estructura correctamente dimensionada y con una pendiente mínima del 10 %.

  • Respetar la modulación longitudinal de 350 mm.

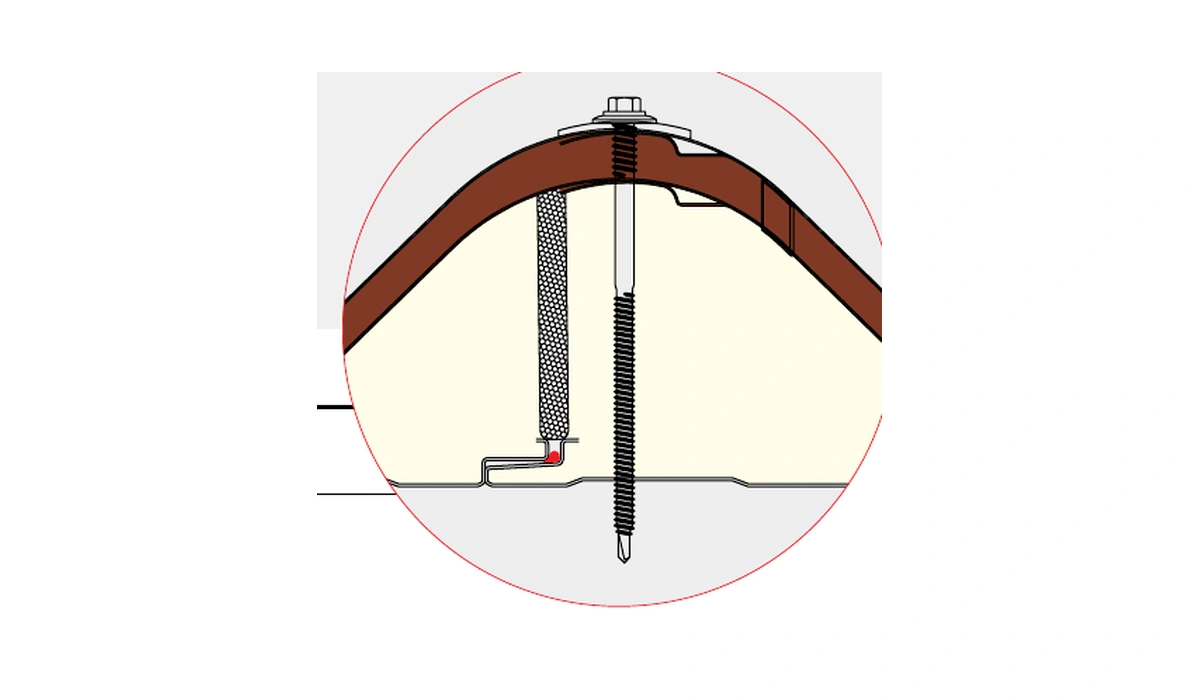

  • Utilizar fijaciones adecuadas al soporte y al espesor del panel.
  • Comprobar la alineación de las ondas para mantener continuidad visual entre paneles.
  • Resolver correctamente cumbreras, laterales, encuentros, aleros y demás rematería.
  • Evitar dañar el acabado texturado durante la manipulación y montaje.

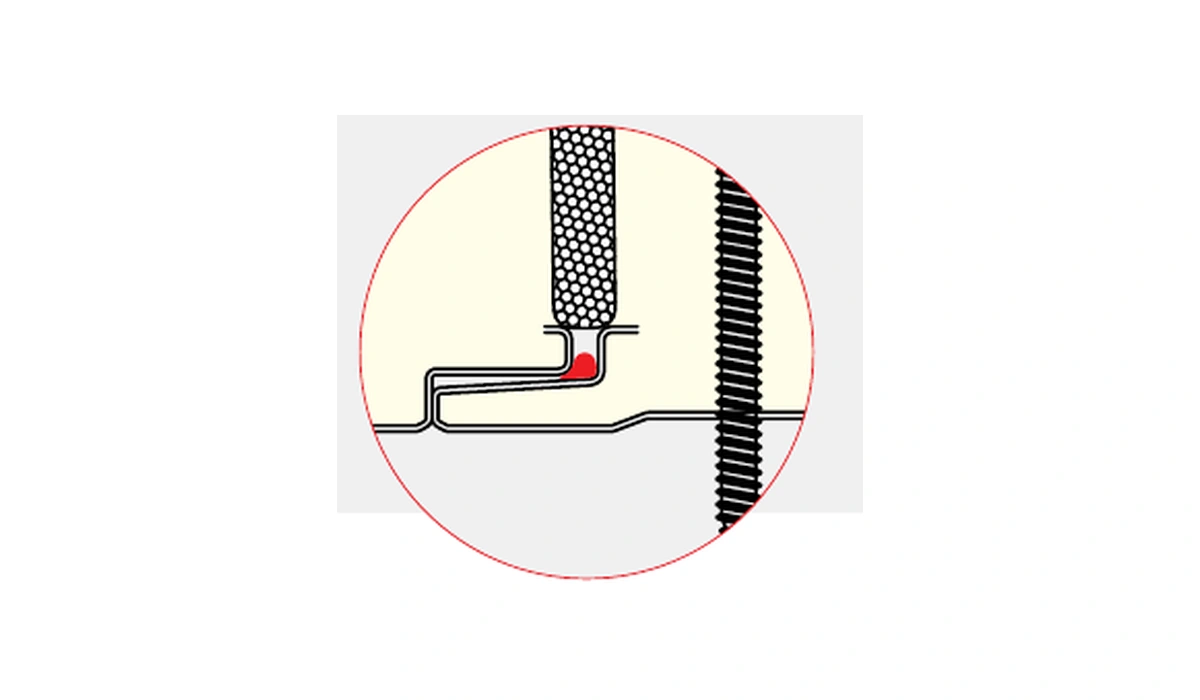

En ambientes más severos, la documentación técnica recomienda aplicar silicona en la junta del panel para ayudar a evitar condensaciones.

Importante: las luces admisibles deben comprobarse mediante las tablas de carga y las condiciones reales de cada cubierta.

PRESTACIONES DECLARADAS

Aislamiento, peso y datos técnicos

Datos Técnicos

Características principales

ConfiguraciónPanel aislante de cubierta imitación teja
Norma de fabricaciónEN 14509 · marcado CE
Pendiente mínima10 %
Espesores30, 40 y 50 mm (±2 mm)
Anchura útil1.000 mm (±2 mm)
LongitudDe 2,10 a 14,00 m, a medida, en múltiplos de 0,35 m · recomendada hasta 8,05 m
Onda50 mm de altura · paso de 200 mm · módulo longitudinal de 350 mm
Chapa de aceroS250GD, galvanizada
Espesores de chapa0,4 / 0,5 / 0,6 mm
NúcleoPUR o PIR · 40 kg/m³
Conductividad térmicaλ = 0,0207 W/m·K
Reacción al fuegoPIR de altas prestaciones: B-s1,d0 · PUR: sin certificación
RevestimientoPoliéster texturado de 25 µm · especial de 55 µm
Cara interiorPerfil nervado o alistonado · como opción, PVC de 180 µm imitación madera o aluminio lacado
ColoresRAL 7022 gris pizarra, texturado · cara interior RAL 9010 o madera alistonada · otros RAL, bajo pedido

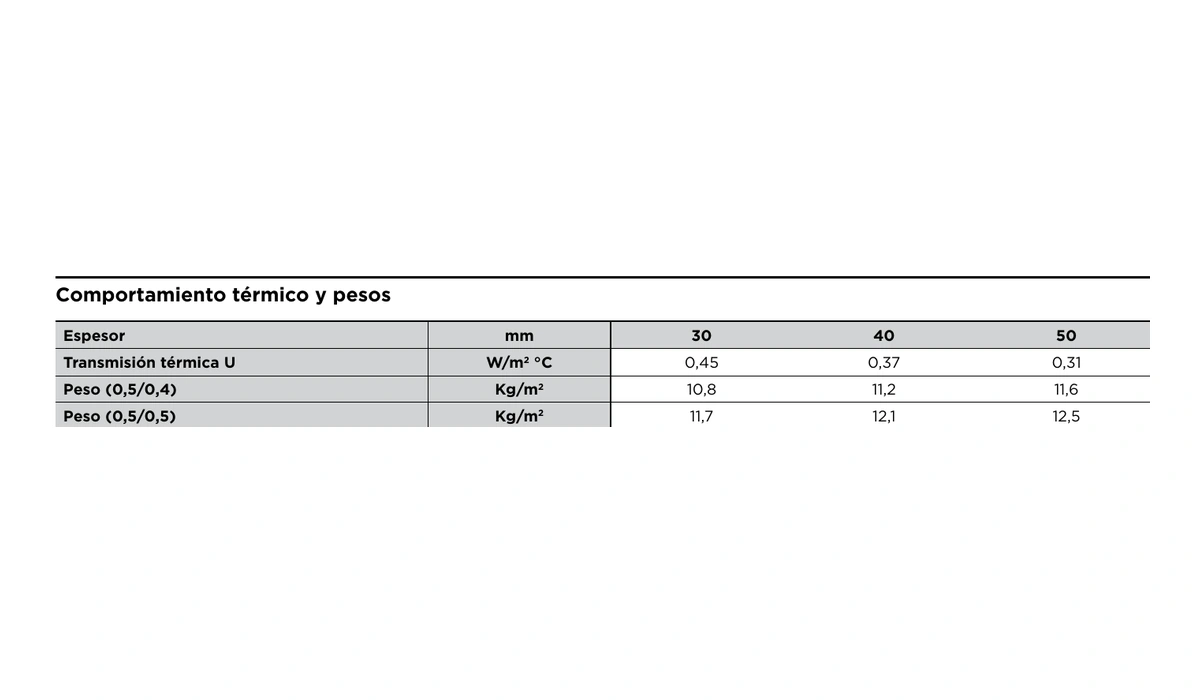

Aislamiento térmico y peso

EspesorTransmitancia U
(W/m²·K)
Peso 0,5/0,4
(kg/m²)
Peso 0,5/0,5
(kg/m²)
30 mm0,4510,811,7
40 mm0,3711,212,1
50 mm0,3111,612,5

Resistencia del panel según distancia entre apoyos

La ficha técnica incluye tablas de cargas uniformemente distribuidas para vanos de 1,05 a 3,50 m, diferenciando carga ascendente y descendiente, apoyo simple o múltiple y configuraciones de chapa 0,5/0,4 y 0,5/0,5 mm.

Estas tablas son una referencia técnica y no sustituyen el cálculo del proyecto. Deben verificarse las cargas reales de viento, nieve, mantenimiento, número de apoyos y condiciones específicas de la cubierta.

▲ Carga ascendente▼ Carga descendenteValores en kN/m²«—» sin valor publicado para ese vano

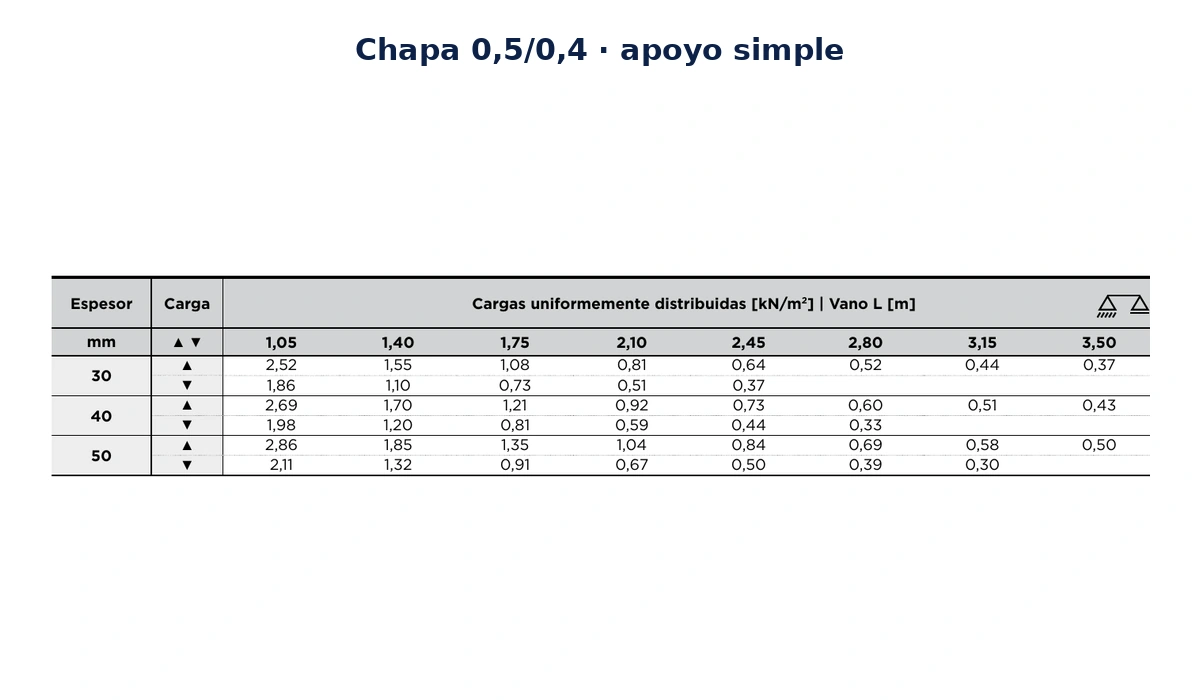

Chapa 0,5/0,4 · apoyo simple

Desliza la tabla

EspesorCargaCarga admisible (kN/m²) según distancia entre apoyos L (m)
1,05 m1,40 m1,75 m2,10 m2,45 m2,80 m3,15 m3,50 m
30 mm▲2,521,551,080,810,640,520,440,37
▼1,861,100,730,510,37———
40 mm▲2,691,701,210,920,730,600,510,43
▼1,981,200,810,590,440,33——
50 mm▲2,861,851,351,040,840,690,580,50
▼2,111,320,910,670,500,390,30—

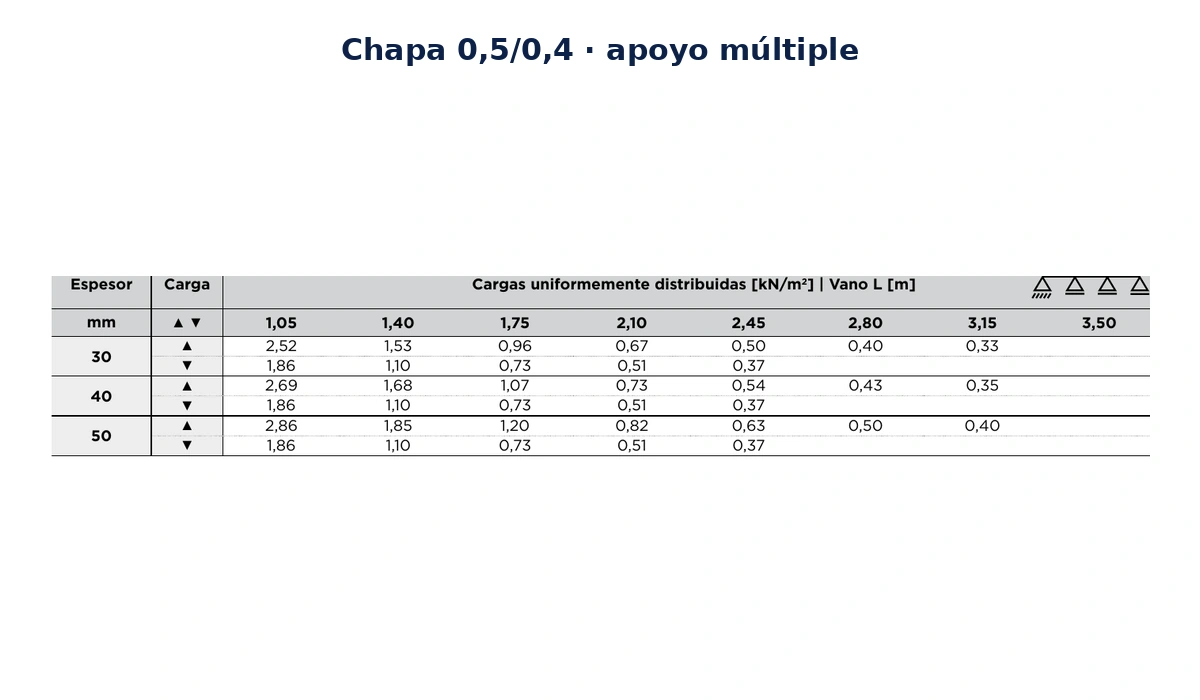

Chapa 0,5/0,4 · apoyo múltiple

Desliza la tabla

EspesorCargaCarga admisible (kN/m²) según distancia entre apoyos L (m)
1,05 m1,40 m1,75 m2,10 m2,45 m2,80 m3,15 m3,50 m
30 mm▲2,521,530,960,670,500,400,33—
▼1,861,100,730,510,37———
40 mm▲2,691,681,070,730,540,430,35—
▼1,861,100,730,510,37———
50 mm▲2,861,851,200,820,630,500,40—
▼1,861,100,730,510,37———

Chapa 0,5/0,5 · apoyo simple

Desliza la tabla

EspesorCargaCarga admisible (kN/m²) según distancia entre apoyos L (m)
1,05 m1,40 m1,75 m2,10 m2,45 m2,80 m3,15 m3,50 m
30 mm▲2,521,551,080,810,640,530,440,38
▼1,861,100,730,510,38———
40 mm▲2,691,701,210,930,740,610,510,44
▼1,981,210,820,590,440,33——
50 mm▲2,871,861,351,050,840,700,590,51
▼2,111,320,920,670,510,390,30—

Chapa 0,5/0,5 · apoyo múltiple

Desliza la tabla

EspesorCargaCarga admisible (kN/m²) según distancia entre apoyos L (m)
1,05 m1,40 m1,75 m2,10 m2,45 m2,80 m3,15 m3,50 m
30 mm▲2,521,540,970,680,500,400,33—
▼1,861,100,730,510,38———
40 mm▲2,691,691,080,730,540,430,35—
▼1,981,210,820,590,440,33——
50 mm▲2,871,861,210,820,630,500,400,30
▼2,111,320,920,670,510,390,30—

FICHA TÉCNICA

Descarga la ficha técnica del panel

Descarga la ficha técnica del panel sándwich imitación teja (común a todos los colores): dimensiones, espesores, modulación, comportamiento térmico, pesos y tablas de cargas.

La disponibilidad concreta del acabado RAL 7022 debe confirmarse en el momento del pedido.

IMÁGENES TÉCNICAS

Detalles del panel sandwich teja RAL 7022

PREGUNTAS

Preguntas frecuentes sobre panel sandwich teja RAL 7022

Es la variante en acabado gris pizarra RAL 7022 del panel sandwich imitación teja, manteniendo la misma geometría y prestaciones técnicas base del panel.

Un 10 %. Ten en cuenta también los encuentros, los remates y el clima de la zona.

La ficha técnica contempla espesores de 30, 40 y 50 mm, con una tolerancia indicada de ±2 mm.

La transmitancia térmica declarada es de 0,45 W/m²·K en 30 mm, 0,37 W/m²·K en 40 mm y 0,31 W/m²·K en 50 mm.

La longitud de fabricación va de 2,10 a 14,00 m en múltiplos de 0,35 m. La longitud máxima recomendada indicada en la ficha es de 8,05 m.
