PANEL SANDWICH · CONFIGURACIÓN Y PRESUPUESTO
Selecciona las opciones disponibles. Te prepararemos el precio según medidas, cantidad, transporte y montaje.
DESCRIPCIÓN DEL PRODUCTO
El panel sandwich imitación teja pizarra es un panel aislante para cubiertas cuya cara exterior reproduce visualmente la disposición rectangular de la pizarra tradicional. Integra acabado exterior, aislamiento y cerramiento en un único elemento prefabricado.

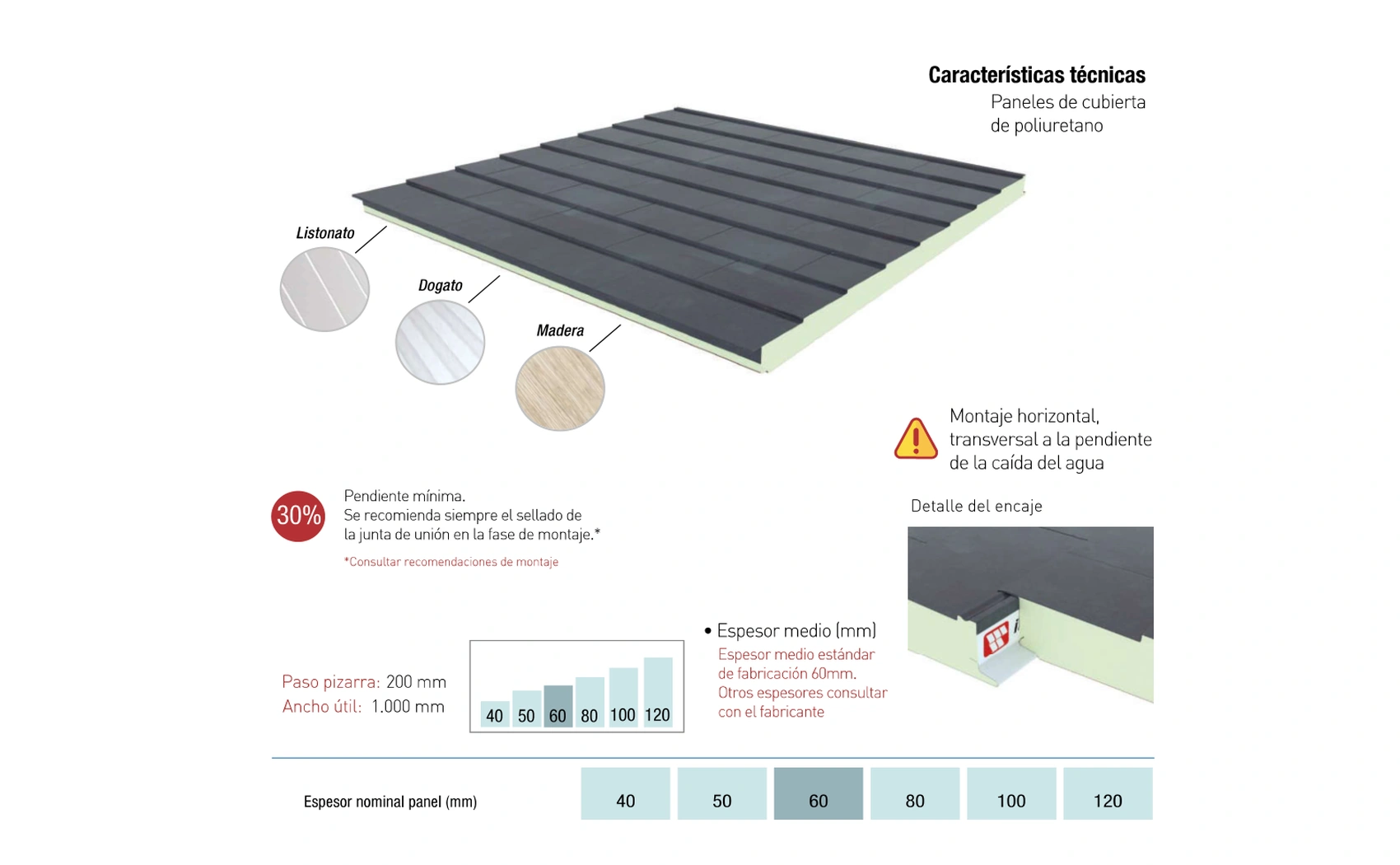

La ficha técnica indica montaje horizontal, transversal a la pendiente de evacuación del agua, una pendiente mínima del 30 %, un paso de pizarra de 200 mm y un ancho útil de 1.000 mm.

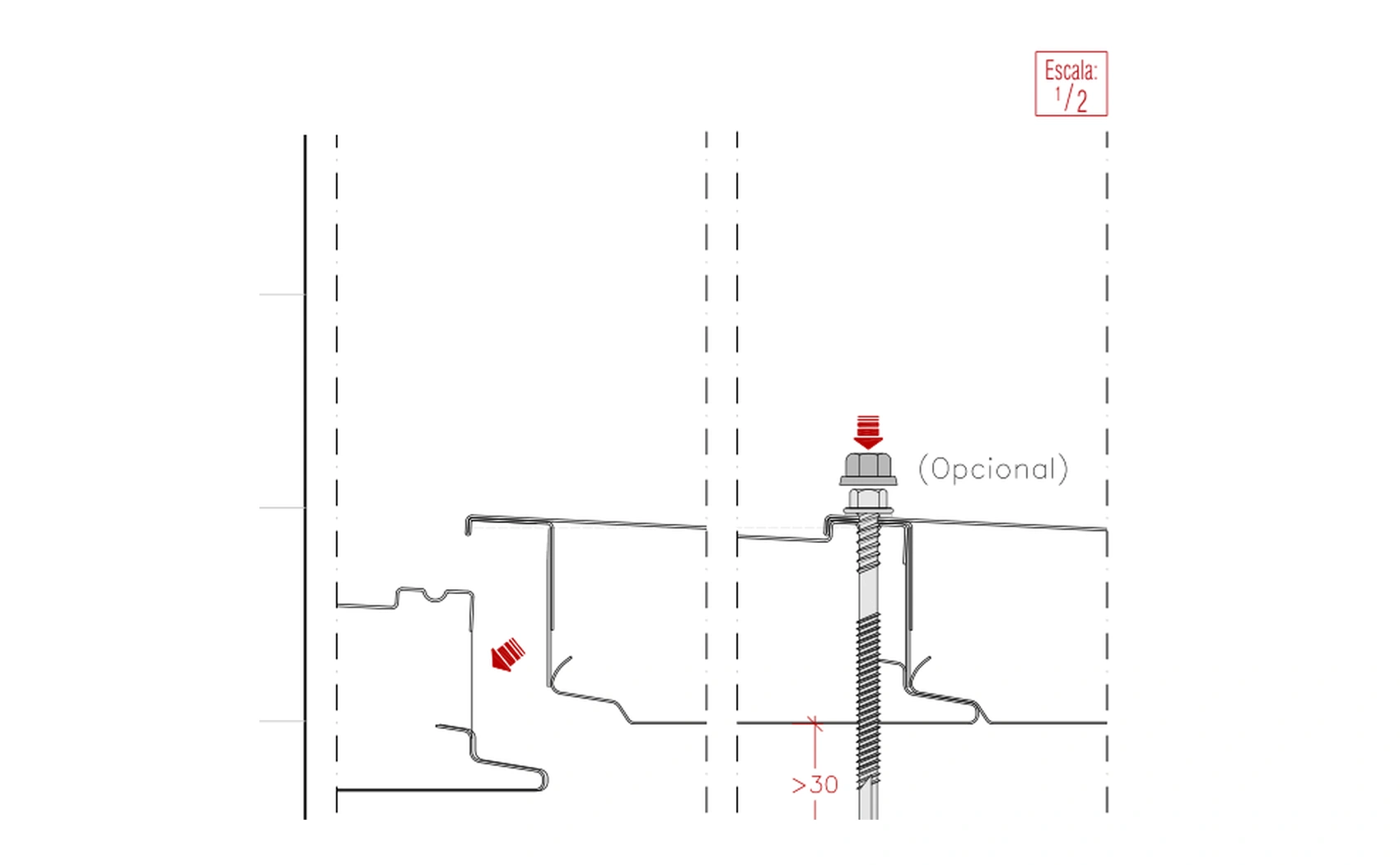

Está disponible en espesores nominales de 40, 50, 60, 80, 100 y 120 mm. La documentación identifica 60 mm como espesor medio estándar de fabricación y recomienda sellar la junta de unión durante el montaje.
Panel aislante para cubiertas con estética de pizarra. A diferencia de los paneles de cubierta longitudinales convencionales, su montaje se realiza horizontalmente y de forma transversal a la pendiente de la cubierta.
| Característica | Valor |
|---|---|
| Ancho útil | 1.000 mm |
| Paso pizarra | 200 mm |
| Espesores nominales | 40 / 50 / 60 / 80 / 100 / 120 mm |
| Espesor estándar indicado | 60 mm |
| Pendiente mínima | 30 % |
| Montaje | Horizontal, transversal a la pendiente |
La tabla de cargas de la configuración acero/acero se publica con soporte exterior de 0,50 mm y soporte interior de 0,40 mm.

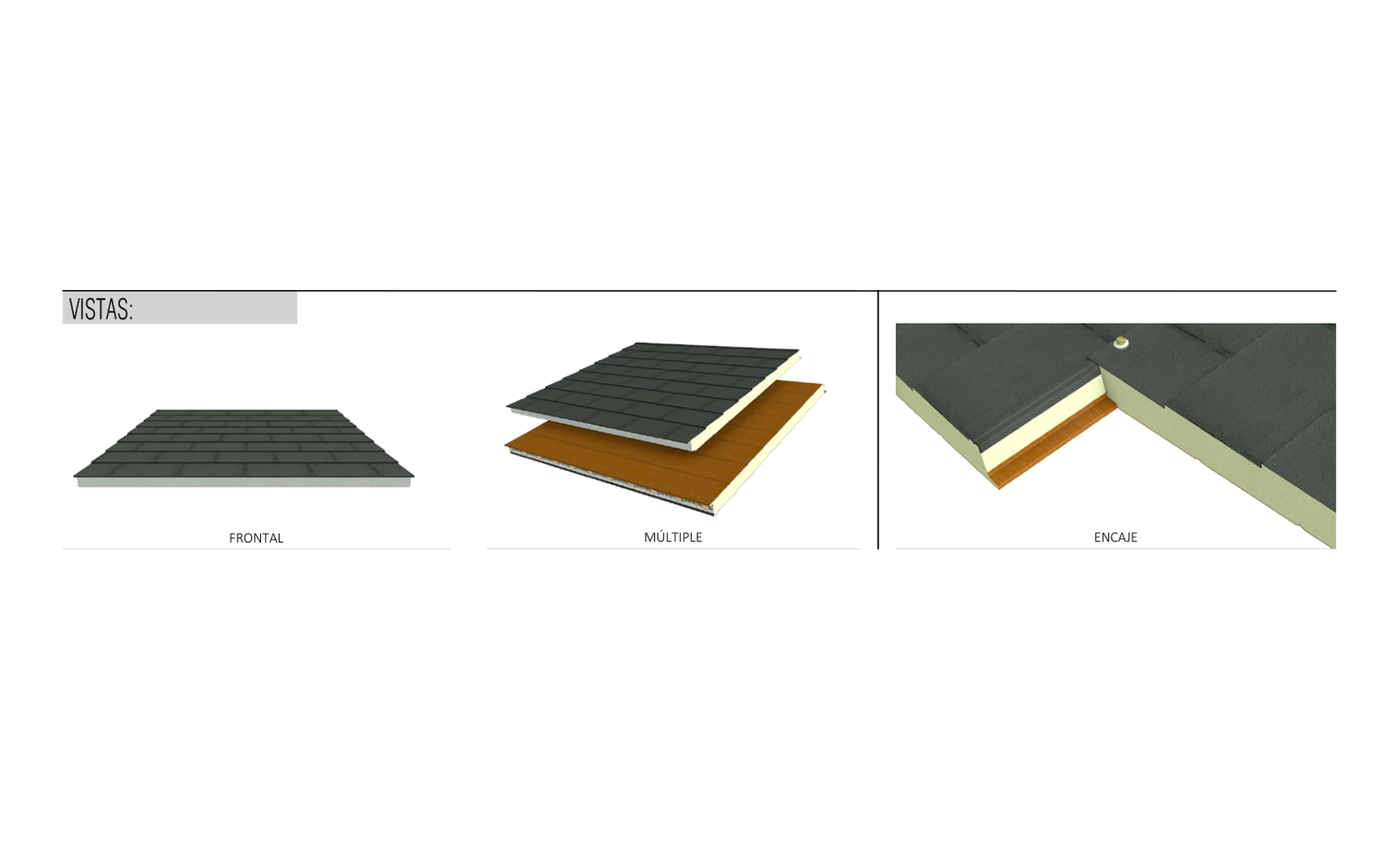

La geometría exterior está diseñada para crear una lectura visual similar a una cubierta de pizarra, con juntas y modulaciones rectangulares. El acabado oscuro refuerza esa estética y permite diferenciarlo del panel sandwich imitación teja tradicional.

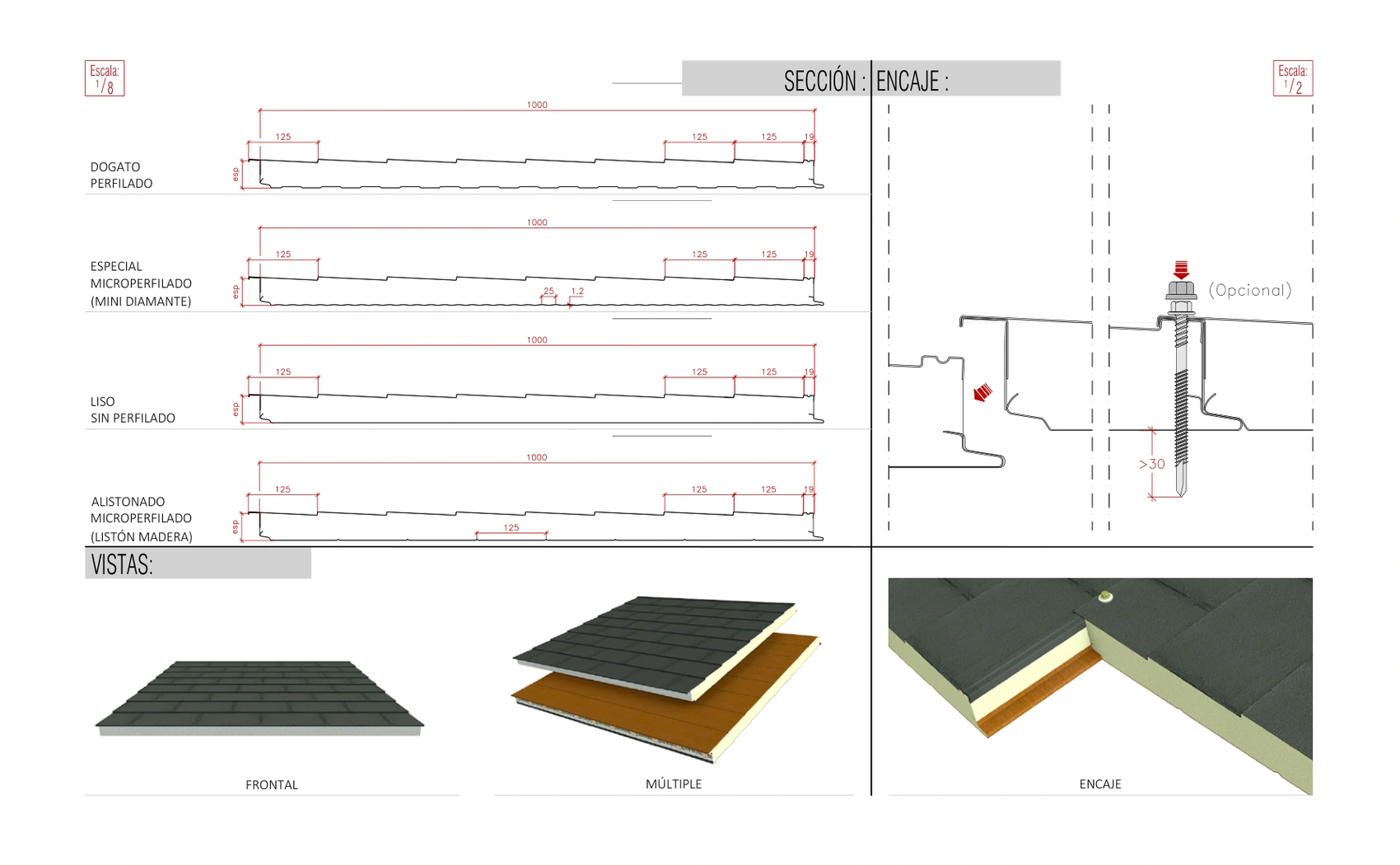

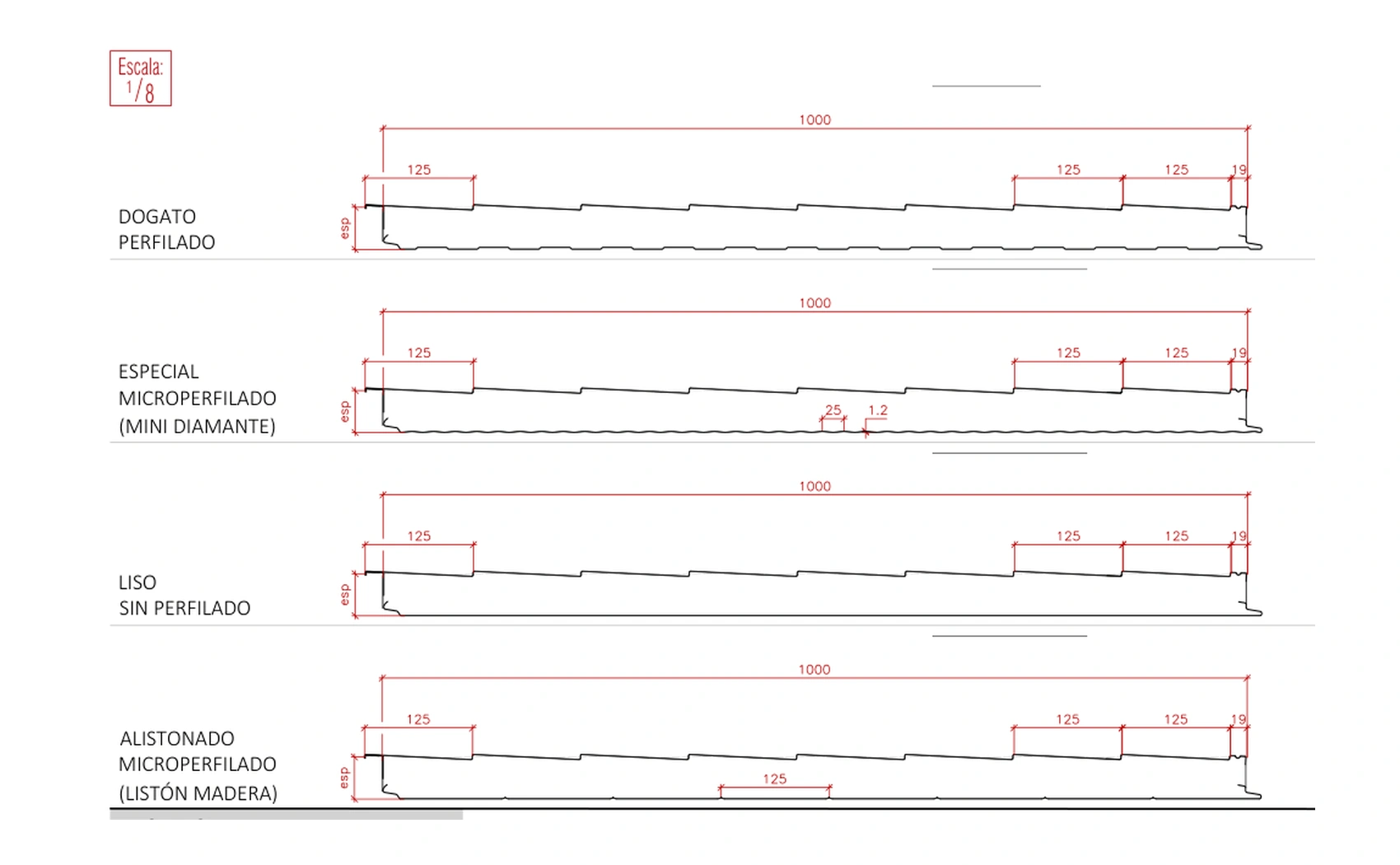

La documentación técnica muestra diferentes posibilidades de perfilado para la cara interior, entre ellas acabado liso, dogato perfilado, microperfilado tipo mini diamante y alistonado microperfilado tipo madera. La disponibilidad de cada combinación debe confirmarse al solicitar presupuesto.
La instalación debe realizarse con los paneles en sentido horizontal y transversal a la pendiente de caída del agua. La ficha técnica establece una pendiente mínima del 30 %.
Las luces admisibles deben comprobarse con la tabla de cargas y las condiciones reales del proyecto.
PRESTACIONES DECLARADAS
| Espesor nominal (mm) | Transmitancia U (W/m²·K) | Peso nominal (kg/m²) |
|---|---|---|
| 40 | 0,56 | 8,4 |
| 50 | 0,45 | 8,8 |
| 60 | 0,38 | 9,2 |
| 80 | 0,28 | 10,0 |
| 100 | 0,23 | 10,8 |
| 120 | 0,19 | 11,6 |
Transmitancias térmicas declaradas según UNE EN 14509 A.10. Los pesos corresponden a la configuración acero/acero utilizada en la tabla de cargas.
Sobrecargas admisibles uniformemente distribuidas en kg/m² para un ancho eficaz de apoyo de 100 mm. La ficha técnica limita la flecha a L/200.
| Espesor (mm) | 1,50 m | 1,75 m | 2,00 m | 2,25 m | 2,50 m | 2,75 m | 3,00 m | 3,25 m | 3,50 m | 3,75 m | 4,00 m | 4,25 m | 4,50 m | 4,75 m | 5,00 m |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 180 | 140 | 110 | 85 | 70 | 55 | |||||||||
| 50 | 230 | 185 | 145 | 120 | 100 | 80 | 65 | 55 | |||||||
| 60 | 280 | 225 | 185 | 150 | 125 | 105 | 90 | 75 | 60 | 50 | |||||
| 80 | 360 | 295 | 245 | 205 | 175 | 150 | 130 | 110 | 95 | 80 | 70 | 60 | 55 | ||
| 100 | 435 | 360 | 300 | 255 | 220 | 190 | 165 | 145 | 125 | 110 | 100 | 85 | 75 | 65 | 60 |
| 120 | 495 | 410 | 350 | 300 | 260 | 225 | 200 | 175 | 155 | 140 | 120 | 110 | 95 | 85 | 75 |
Importante: estos valores son una referencia de la configuración publicada. El proyecto debe comprobar cargas de viento, nieve, mantenimiento, número de apoyos y demás acciones aplicables.
FICHA TÉCNICA
Descarga la ficha técnica con dimensiones, espesores, transmitancia térmica, perfiles disponibles, detalle de encaje, montaje y tabla de cargas.
IMÁGENES TÉCNICAS
PREGUNTAS
Es un panel aislante de cubierta cuya chapa exterior reproduce visualmente una cubierta de pizarra tradicional mediante una modulación rectangular.
La ficha técnica establece una pendiente mínima del 30 %.
El montaje es horizontal y transversal a la pendiente de caída del agua, por lo que la estructura debe estar prevista para esta disposición.
La documentación contempla 40, 50, 60, 80, 100 y 120 mm. El espesor medio estándar de fabricación indicado es 60 mm.
El ancho útil es de 1.000 mm y el paso de pizarra indicado es de 200 mm.
La transmitancia térmica declarada va desde 0,56 W/m²·K en 40 mm hasta 0,19 W/m²·K en 120 mm.
