PANEL SANDWICH LANA DE ROCA

Panel Sandwich Lana de Roca para Fachada · Fijación Oculta

Panel Sandwich Lana de Roca para Fachada · Fijación Oculta: descripción y aplicaciones

El panel sandwich lana de roca fachada fijación oculta es un cerramiento de fachada con núcleo aislante de lana de roca y sistema de fijación oculta, pensado para combinar prestaciones térmicas, acústicas y frente al fuego con un acabado exterior continuo.

Fachadas de edificios con fijación oculta, cuando se busca un acabado continuo y prestaciones térmicas, acústicas y de protección frente al fuego.

La documentación suministrada recoge espesores de 50, 75, 100, 120 mm, ancho útil de 1000 mm y largo de Mínimo 2 m · máximo hasta 15 m.

Características del panel sandwich de lana de roca para fachada con fijación oculta

Aplicación

Fachadas de edificios con fijación oculta, cuando se busca un acabado continuo y prestaciones térmicas, acústicas y de protección frente al fuego.

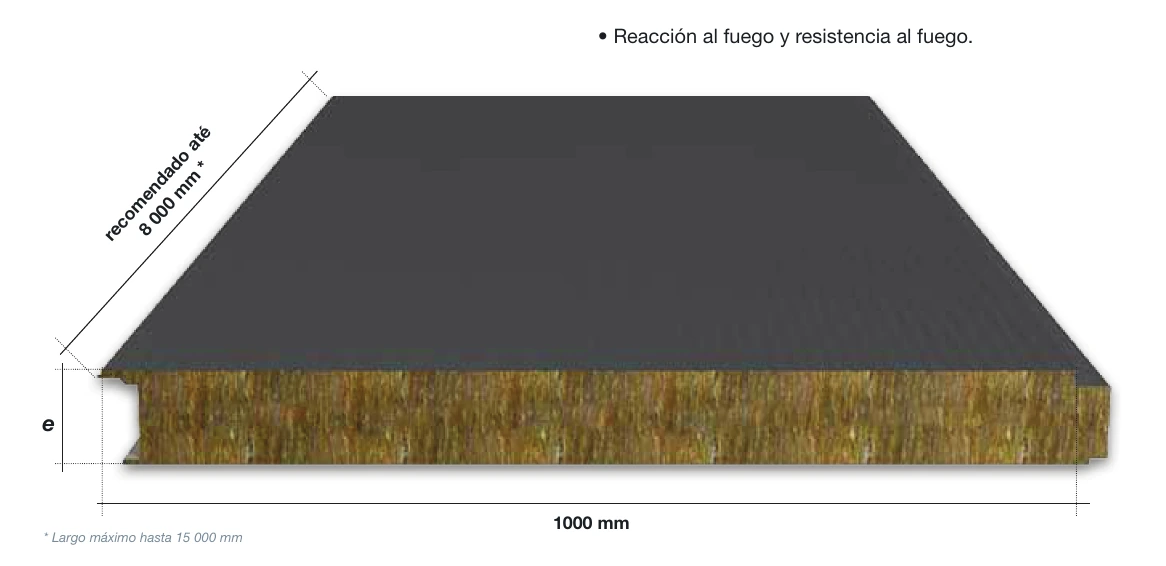

Dimensiones

Espesores50 / 75 / 100 / 120 mm
Ancho útil1000 mm
Ancho total1050 mm
LargoA medida, de 2 a 15 m
Largos de más de 6 mNo se recomiendan colores oscuros (p. ej., RAL 7012 y 7016), sobre todo con chapa exterior de menos de 0,6 mm

Núcleo aislante

  • Lana de roca.
  • Densidad estándar: 100 kg/m³.
  • Hasta 150 kg/m³ bajo consulta.
  • Conductividad térmica: 0,042 W/m·°C.

Soporte metálico

  • Acero S220GD+Z.
  • Chapa estándar: exterior 0,50 mm e interior 0,45 mm; hasta 0,8 mm bajo consulta.
  • Galvanizado estándar 140 g/m²; hasta 275 g/m² bajo consulta.

Revestimientos, acabados y colores

Revestimiento estándar en poliéster de 25 µm. La ficha técnica contempla sistemas alternativos bajo consulta y colores disponibles según gama RAL.

Cuando el color sea crítico, debe verificarse mediante muestra real antes del pedido.

Instalación del panel sandwich de lana de roca para fachada con fijación oculta

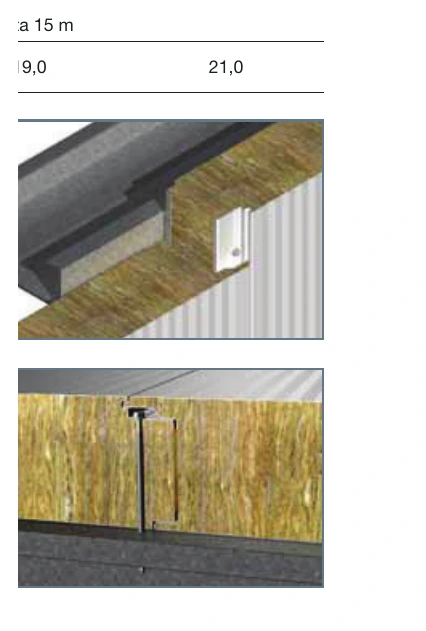

Grapa de fijación oculta del panel sandwich de lana de roca para fachada, atornillada a la correa en la junta
Grapa en la junta, antes de colocar el panel siguiente.

La instalación debe realizarse sobre una estructura correctamente dimensionada, respetando las luces, fijaciones y condiciones de apoyo del proyecto.

  • Comprobar modulación y separación entre apoyos.
  • Utilizar fijaciones compatibles con el soporte y el espesor del panel.
  • Mantener correctamente cerrada la junta de fijación oculta.
  • Evitar daños en los revestimientos durante manipulación y montaje.

Importante: los datos de la ficha técnica no sustituyen el cálculo estructural específico de la obra.

PRESTACIONES DECLARADAS

Datos técnicos del panel sandwich de lana de roca para fachada con fijación oculta

Datos técnicos del panel sandwich lana de roca fachada fijación oculta

ConfiguraciónPanel aislante de fachada con fijación oculta y núcleo de lana de roca
Norma de fabricaciónEN 14509 · prestaciones evaluadas por el sistema 1
Espesores50, 75, 100 y 120 mm · 40, 60, 80 y 150 mm, bajo pedido
Anchura útil1.000 mm · anchura total 1.050 mm
LongitudDe 2,00 a 15,00 m, a medida
Chapa de aceroS220GD, galvanizada Z140 · bajo pedido, hasta S350GD y Z275
Espesores de chapaExterior de 0,50 mm e interior de 0,45 mm · hasta 0,8 mm, bajo pedido
NúcleoLana de roca de 100 kg/m³ (hasta 150 kg/m³, bajo pedido) · λ = 0,042 W/m·K
Reacción al fuegoA2-s1,d0
Resistencia al fuegoEI 45 (50 y 60 mm) · EI 120 (de 75 a 150 mm)
Aislamiento acústicoRw = 34 dB con 50 mm (ensayo) · ≥ 34 dB de 60 a 150 mm (estimado)
RevestimientoPoliéster de 25 µm · bajo pedido: PVDF, PUR-PA y otros
ColoresRAL 9010, 9006, 7012, 7022, 5010, 3009 y 1015 · RAL 7024 y 6005, bajo consulta · cara interior RAL 9010 · otros RAL, bajo pedido

Comportamiento térmico y peso

Propiedad50 mm75 mm100 mm120 mm
Peso aprox. (kg/m²)14,517,019,521,5
R (m²·K/W)1,191,792,382,86
U (W/m²·K)0,740,510,390,33
Aislamiento acústico34 dB> 34 dB> 34 dB> 34 dB
Resistencia al fuegoEI 45EI 120EI 120EI 120

Cargas

Las cargas que admite el panel dependen del espesor, de la luz y de los apoyos, y se calculan bajo consulta para cada proyecto.

FICHA TÉCNICA

Ficha técnica · Panel Sandwich Lana de Roca para Fachada · Fijación Oculta

Descarga la ficha técnica del panel sandwich de lana de roca para fachada con fijación oculta con las dimensiones y prestaciones declaradas para esta configuración.

IMÁGENES TÉCNICAS

Detalles técnicos · Panel Sandwich Lana de Roca para Fachada · Fijación Oculta

PREGUNTAS

Preguntas frecuentes sobre panel sandwich lana de roca fachada fijación oculta

Es un panel de fachada con núcleo de lana de roca cuya geometría permite ocultar la fijación principal. La ficha técnica suministrada documenta espesores, aislamiento y reacción al fuego.

La geometría de la junta permite ocultar la fijación principal, mejorando la continuidad visual de la fachada.

EI 45 en 50 mm y EI 120 en 75, 100 y 120 mm, según los ensayos de resistencia al fuego de la ficha técnica. Pídenos la declaración de prestaciones (DoP) del panel para tu proyecto.

RW = 34 dB para 50 mm y superior a 34 dB para espesores superiores según la ficha.

REMATES Y ACCESORIOS

Accesorios para panel sandwich de lana de roca para fachada con fijación oculta

INFORMACIÓN TÉCNICA

Guías sobre panel sandwich lana de roca

En un panel sandwich lana de roca fachada fijación oculta deben valorarse conjuntamente el acabado de la junta, el espesor, el aislamiento térmico, las prestaciones acústicas y las cargas de la obra. Consulta nuestra información técnica sobre paneles sandwich para ampliar criterios de proyecto.
