Panel Sandwich Fachada – Tornillería Exterior

Configura tu panel

Selecciona las opciones disponibles. Te prepararemos el precio según medidas, cantidad, transporte y montaje.

PRESUPUESTO PERSONALIZADO

Pide precio de este producto

Indica tipo de panel, superficie, espesor, localidad y si necesitas suministro o montaje. Revisaremos los datos para preparar una propuesta ajustada.

SOLICITUD RÁPIDA

Cuéntanos qué necesitas

Completa los datos principales y prepararemos una propuesta ajustada a tu proyecto.

DESCRIPCIÓN DEL PRODUCTO

Panel sandwich de fachada con tornillería exterior

Descripción

El panel sandwich fachada tornillería exterior es un panel aislante para paredes, prefabricados, construcción modular y fachadas con fijación visible. Está formado por dos chapas metálicas perfiladas unidas a un núcleo rígido de poliuretano (PUR) o polisocianurato (PIR).

La fijación se realiza de forma visible sobre el panel, ofreciendo una solución sencilla y versátil para cerramientos verticales. Está disponible con cara exterior microperfilada, nervada o lisa.

Se fabrica en espesores de 30, 40, 50, 60, 80 y 100 mm, con anchuras útiles de 1.000 o 1.100 mm. La longitud de fabricación indicada es de 4,00 a 14,00 m, con 8,00 m como longitud máxima recomendada.

El producto se fabrica conforme a EN 14509. El núcleo PUR o PIR presenta una conductividad térmica declarada de 0,0207 W/m·K y una densidad de 40 kg/m³.

Características

Aplicación

Panel aislante destinado a paredes, prefabricados, construcción modular y fachadas con fijación visible. La elección del espesor y la separación entre apoyos debe verificarse según las cargas de viento y las condiciones reales de cada proyecto.

Acabados exteriores

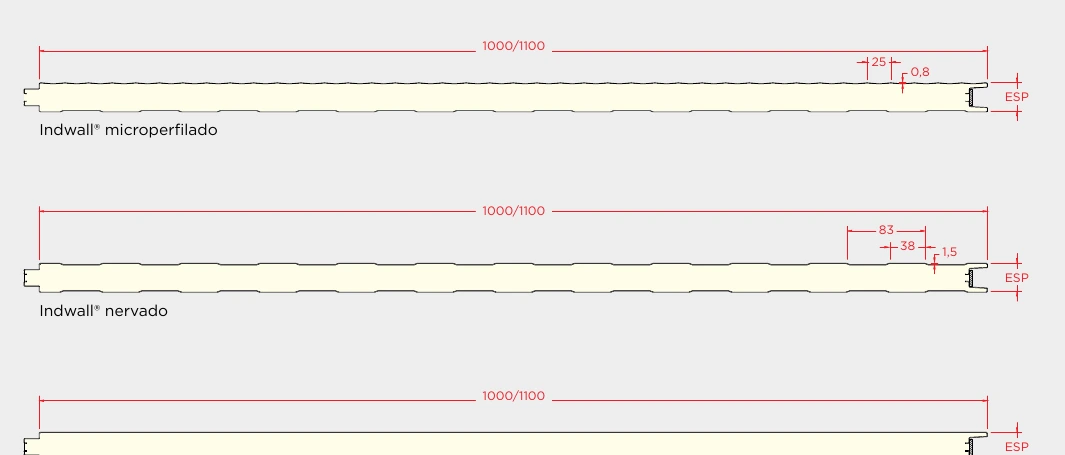

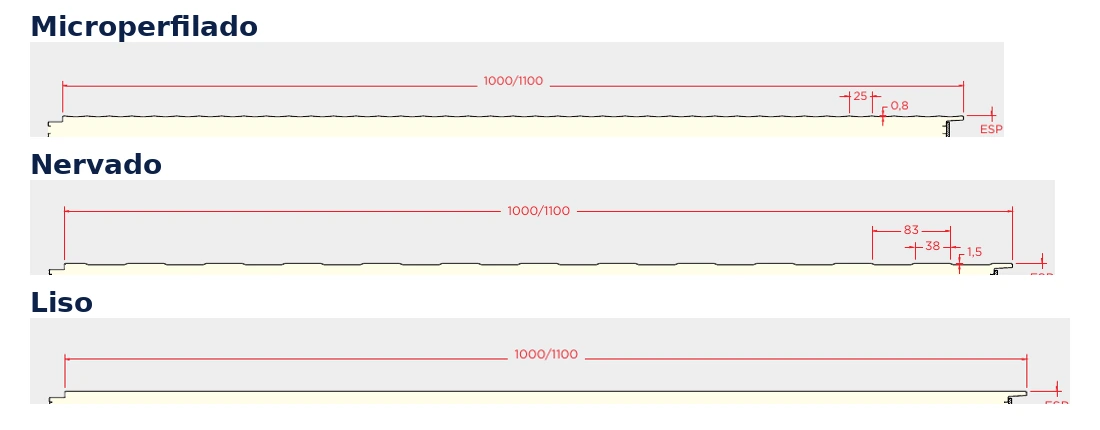

  • Microperfilado: relieve fino de aproximadamente 0,8 mm y paso aproximado de 25 mm.
  • Nervado: nervio de aproximadamente 1,5 mm, con geometría indicada de 38/83 mm.
  • Liso: acabado exterior de superficie continua.

Dimensiones

Espesores30, 40, 50, 60, 80 y 100 mm ±2 mm
Anchura útil1.000 o 1.100 mm ±2 mm
Longitud de fabricación4,00 – 14,00 m ±10 mm
Longitud máxima recomendada8,00 m

Soportes metálicos

  • Chapa de acero calidad S250GD según EN 10346.
  • Bobinas lacadas con revestimiento orgánico según EN 10169+A1.
  • Espesores de chapa disponibles: 0,4 y 0,5 mm.

Núcleo aislante

  • Poliuretano (PUR) o polisocianurato (PIR).
  • Conductividad térmica PUR: 0,0207 W/m·K.
  • Conductividad térmica PIR: 0,0207 W/m·K.
  • Densidad: 40 kg/m³.
  • Reacción al fuego según EN 13501-1.
  • PUR: sin certificación.
  • PIR: B-s2,d0.
  • Opción PIR de altas prestaciones: B-s1,d0.

Revestimientos y colores

El acabado estándar indicado en la documentación técnica es pintura poliéster de 25 µm. También pueden contemplarse revestimientos especiales de 55 µm y acabado PVDF de 35 µm según disponibilidad y condiciones de suministro.

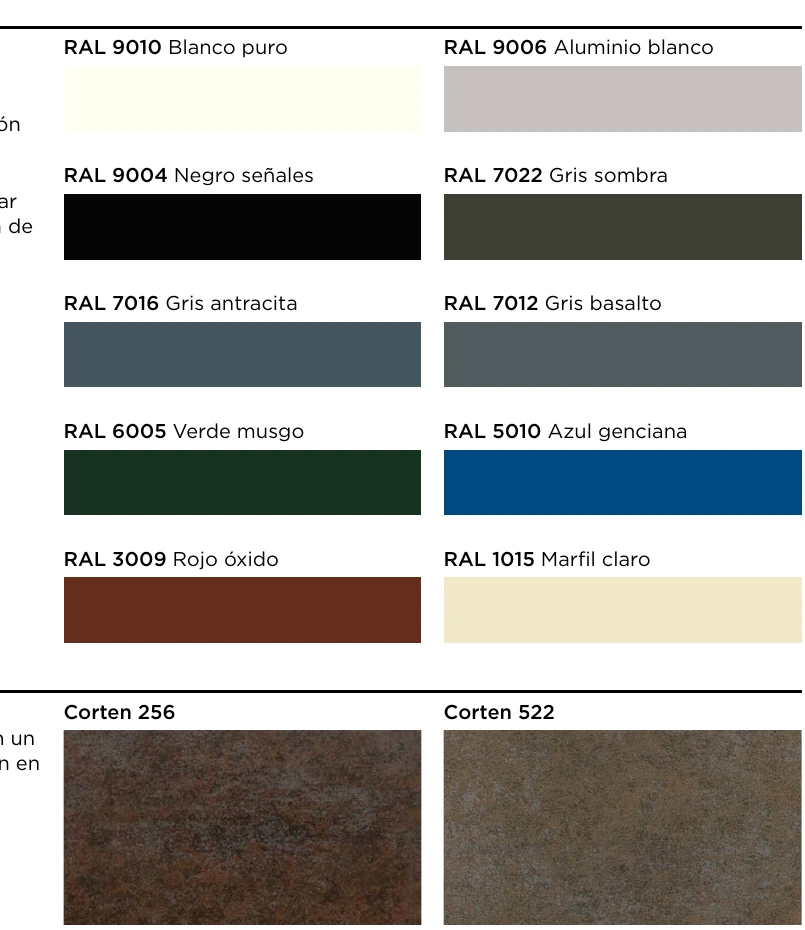

Colores disponibles: RAL 9010, RAL 9006, RAL 7016, RAL 7012, RAL 7022, RAL 7024, RAL 6005, RAL 5019, RAL 3009 y RAL 1015, con la cara interior en RAL 9010. Otros colores RAL, bajo pedido.

Los colores mostrados en pantalla son orientativos. Cuando el tono sea crítico debe comprobarse una muestra real antes de confirmar el pedido.

Instalación

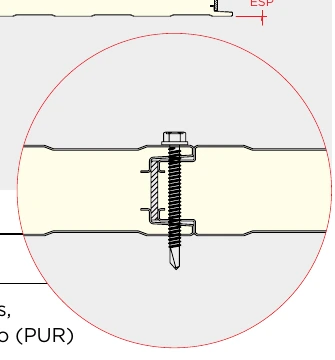

La instalación del panel sandwich de fachada con tornillería exterior debe realizarse sobre una subestructura correctamente dimensionada y aplomada. La fijación queda visible y se realiza directamente sobre la cara del panel en los puntos definidos por el proyecto.

  • Comprobar la modulación y separación entre apoyos según las cargas de viento del proyecto.
  • Colocar los paneles manteniendo alineación y aplomado.
  • Utilizar fijaciones adecuadas al soporte y al espesor del panel.
  • Distribuir correctamente la tornillería según cargas y geometría.
  • Resolver esquinas, coronaciones, zócalos, huecos y encuentros mediante remates adecuados.
  • Evitar dañar los revestimientos durante manipulación y montaje.

Importante: las luces admisibles deben comprobarse mediante las tablas de carga y las condiciones reales de cada fachada.

PRESTACIONES DECLARADAS

Aislamiento, peso y datos técnicos

Datos Técnicos

Características principales

ConfiguraciónPanel aislante de fachada con fijación visible a través de la junta
Norma de fabricaciónEN 14509 · prestaciones evaluadas por el sistema 1
AplicaciónParedes, prefabricados, construcción modular y fachadas
Espesores30, 40, 50, 60, 80 y 100 mm (±2 mm)
Anchura útil1.000 o 1.100 mm (±2 mm)
LongitudDe 4,00 a 14,00 m, a medida (±10 mm) · recomendada hasta 8,00 m
Cara exteriorMicroperfilada, nervada o lisa
Chapa de aceroS250GD (EN 10346), lacada (EN 10169+A1)
Espesores de chapa0,4 / 0,4 o 0,5 / 0,5 mm (exterior / interior)
NúcleoPUR o PIR · 40 kg/m³
Conductividad térmicaλ = 0,0207 W/m·K
Reacción al fuegoPIR de altas prestaciones: B-s1,d0 · PUR: sin certificación
RevestimientoPoliéster de 25 µm · según disponibilidad: 55 µm (RC5) y PVDF de 35 µm
ColoresRAL 9010, 9006, 7016, 7012, 7022, 7024, 6005, 5019, 3009 y 1015 · cara interior RAL 9010 · otros RAL, bajo pedido

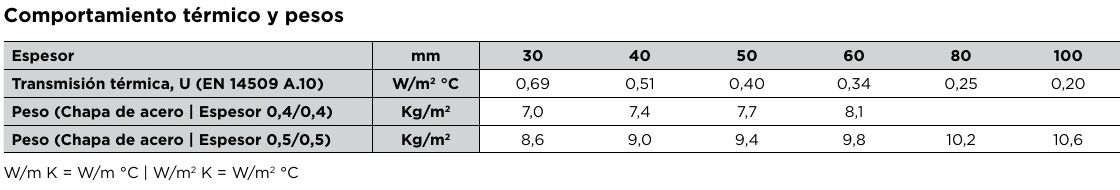

Aislamiento térmico y peso

EspesorTransmitancia U
(W/m²·K)
Peso 0,4/0,4
(kg/m²)
Peso 0,5/0,5
(kg/m²)
30 mm0,697,08,6
40 mm0,517,49,0
50 mm0,407,79,4
60 mm0,348,19,8
80 mm0,25—10,2
100 mm0,20—10,6

Resistencia del panel según distancia entre apoyos

La ficha técnica incluye tablas de cargas uniformemente distribuidas para vanos de 1,50 a 5,00 m, diferenciando succión exterior y presión exterior, apoyo simple o múltiple y configuraciones de chapa 0,4/0,4 y 0,5/0,5 mm.

Estas tablas son una referencia técnica y no sustituyen el cálculo del proyecto. La separación entre apoyos debe verificarse según presión y succión de viento, altura del edificio, ubicación, modulación y condiciones reales de la fachada.

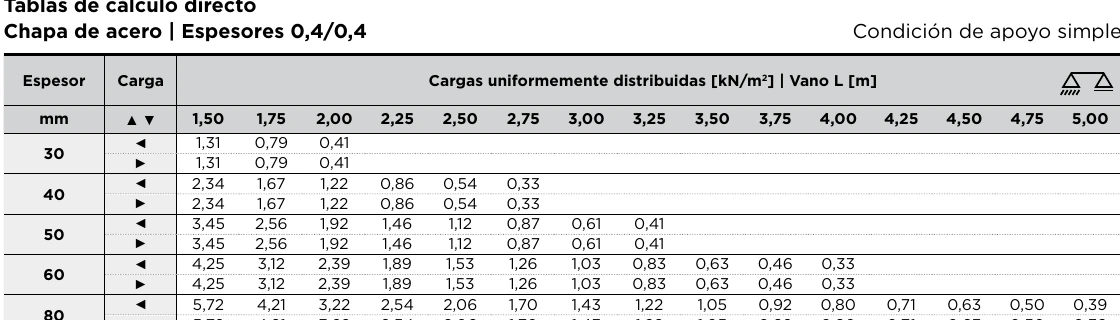

◄ Succión exterior► Presión exteriorValores en kN/m²«—» sin valor publicado para ese vano

Chapa 0,4/0,4 · apoyo simple

Desliza la tabla

EspesorCargaCarga admisible (kN/m²) según distancia entre apoyos L (m)
1,50 m1,75 m2,00 m2,25 m2,50 m2,75 m3,00 m3,25 m3,50 m3,75 m4,00 m4,25 m4,50 m4,75 m5,00 m
30 mm◄1,310,790,41————————————
►1,310,790,41————————————
40 mm◄2,341,671,220,860,540,33—————————
►2,341,671,220,860,540,33—————————
50 mm◄3,452,561,921,461,120,870,610,41———————
►3,452,561,921,461,120,870,610,41———————
60 mm◄4,253,122,391,891,531,261,030,830,630,460,33————
►4,253,122,391,891,531,261,030,830,630,460,33————
80 mm◄5,724,213,222,542,061,701,431,221,050,920,800,710,630,500,39
►5,724,213,222,542,061,701,431,221,050,920,800,710,630,500,39
100 mm◄6,355,294,053,202,592,141,801,531,321,151,010,900,800,720,65
►6,355,294,053,202,592,141,801,531,321,151,010,900,800,720,65

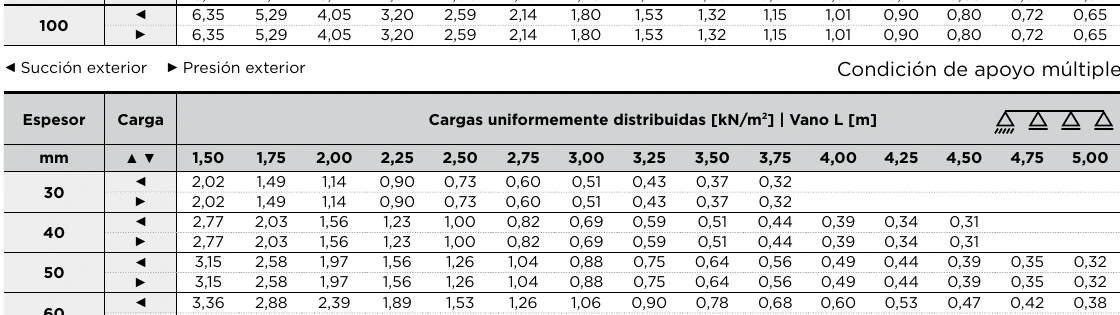

Chapa 0,4/0,4 · apoyo múltiple

Desliza la tabla

EspesorCargaCarga admisible (kN/m²) según distancia entre apoyos L (m)
1,50 m1,75 m2,00 m2,25 m2,50 m2,75 m3,00 m3,25 m3,50 m3,75 m4,00 m4,25 m4,50 m4,75 m5,00 m
30 mm◄2,021,491,140,900,730,600,510,430,370,32—————
►2,021,491,140,900,730,600,510,430,370,32—————
40 mm◄2,772,031,561,231,000,820,690,590,510,440,390,340,31——
►2,772,031,561,231,000,820,690,590,510,440,390,340,31——
50 mm◄3,152,581,971,561,261,040,880,750,640,560,490,440,390,350,32
►3,152,581,971,561,261,040,880,750,640,560,490,440,390,350,32
60 mm◄3,362,882,391,891,531,261,060,900,780,680,600,530,470,420,38
►3,362,882,391,891,531,261,060,900,780,680,600,530,470,420,38
80 mm◄3,793,252,842,522,061,701,431,221,050,920,800,710,640,570,52
►3,793,252,842,522,061,701,431,221,050,920,800,710,640,570,52
100 mm◄4,213,613,162,812,532,141,801,531,321,151,010,900,800,720,65
►4,213,613,162,812,532,141,801,531,321,151,010,900,800,720,65

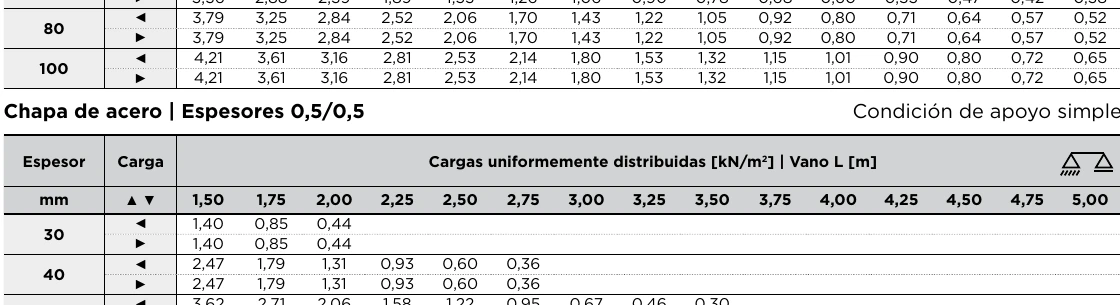

Chapa 0,5/0,5 · apoyo simple

Desliza la tabla

EspesorCargaCarga admisible (kN/m²) según distancia entre apoyos L (m)
1,50 m1,75 m2,00 m2,25 m2,50 m2,75 m3,00 m3,25 m3,50 m3,75 m4,00 m4,25 m4,50 m4,75 m5,00 m
30 mm◄1,400,850,44————————————
►1,400,850,44————————————
40 mm◄2,471,791,310,930,600,36—————————
►2,471,791,310,930,600,36—————————
50 mm◄3,622,712,061,581,220,950,670,460,30——————
►3,622,712,061,581,220,950,670,460,30——————
60 mm◄4,493,682,832,231,771,411,130,920,700,520,37————
►4,493,682,832,231,771,411,130,920,700,520,37————
80 mm◄5,924,983,813,012,442,011,691,441,241,080,950,830,700,560,44
►5,924,983,813,012,442,011,691,441,241,080,950,830,700,560,44
100 mm◄6,345,444,763,793,072,542,131,821,571,361,201,060,950,850,77
►6,345,444,763,793,072,542,131,821,571,361,201,060,950,850,77

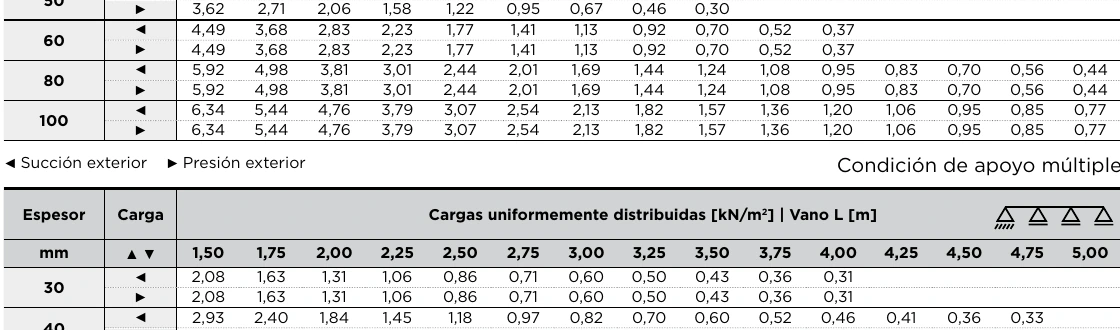

Chapa 0,5/0,5 · apoyo múltiple

Desliza la tabla

EspesorCargaCarga admisible (kN/m²) según distancia entre apoyos L (m)
1,50 m1,75 m2,00 m2,25 m2,50 m2,75 m3,00 m3,25 m3,50 m3,75 m4,00 m4,25 m4,50 m4,75 m5,00 m
30 mm◄2,081,631,311,060,860,710,600,500,430,360,31————
►2,081,631,311,060,860,710,600,500,430,360,31————
40 mm◄2,932,401,841,451,180,970,820,700,600,520,460,410,360,33—
►2,932,401,841,451,180,970,820,700,600,520,460,410,360,33—
50 mm◄3,142,702,331,841,491,231,040,880,760,660,580,520,460,410,37
►3,142,702,331,841,491,231,040,880,760,660,580,520,460,410,37
60 mm◄3,362,882,522,231,811,491,261,070,920,800,710,630,560,500,45
►3,362,882,522,231,811,491,261,070,920,800,710,630,560,500,45
80 mm◄3,783,242,842,522,272,011,691,441,241,080,950,840,750,680,61
►3,783,242,842,522,272,011,691,441,241,080,950,840,750,680,61
100 mm◄4,213,613,162,812,532,302,111,821,571,361,201,060,950,850,77
►4,213,613,162,812,532,302,111,821,571,361,201,060,950,850,77

FICHA TÉCNICA

Descarga la ficha técnica del panel

Descarga la ficha técnica completa del panel sandwich de fachada con tornillería exterior para consultar acabados, dimensiones, espesores, fijación visible, comportamiento térmico, pesos, colores y tablas de cargas.

El documento debe utilizarse como referencia técnica junto con las condiciones específicas de cada proyecto.

IMÁGENES TÉCNICAS

Detalles del panel fachada fijación visible

PREGUNTAS

Preguntas frecuentes sobre panel sandwich fachada fijación visible

Es un panel aislante para paredes y fachadas cuya fijación queda visible sobre la cara del panel. Está formado por dos chapas metálicas y un núcleo aislante PUR o PIR.

La ficha técnica contempla acabado microperfilado, nervado y liso, permitiendo adaptar el aspecto exterior a distintos tipos de fachada y construcción modular.

Se contemplan espesores de 30, 40, 50, 60, 80 y 100 mm, con una tolerancia indicada de ±2 mm.

La transmitancia térmica declarada va desde 0,69 W/m²·K en 30 mm hasta 0,20 W/m²·K en 100 mm. La conductividad térmica declarada del núcleo PUR y PIR es de 0,0207 W/m·K.

La documentación técnica contempla anchos útiles de 1.000 y 1.100 mm, ambos con tolerancia de ±2 mm.
