DESCRIPCIÓN DEL PRODUCTO
El panel sandwich frigorífico para congelación es un panel aislante para cámaras de frío industrial, formado por dos chapas metálicas perfiladas y un núcleo rígido de poliuretano (PUR) o polisocianurato (PIR).
Está diseñado para cerramientos de cámaras frigoríficas que requieren elevados espesores de aislamiento. La ficha técnica contempla espesores desde 60 hasta 200 mm y anchuras de 1.000 o 1.165 mm.
El panel se fabrica conforme a EN 14509 y la documentación indica evaluación y verificación de la regularidad del rendimiento según sistema 1.
La longitud de fabricación indicada es de 4,00 a 14,00 m, con 8,00 m como longitud máxima recomendada.
Panel aislante destinado a cámaras de frío industrial y recintos frigoríficos. La elección del espesor debe realizarse según la temperatura de trabajo, las condiciones ambientales y las prestaciones térmicas requeridas.
| Espesores | 60, 80 y 100 mm ±2 mm |
|---|---|
| Espesores superiores | 120, 150, 180 y 200 mm ±2 % |
| Anchuras útiles | 1.000 o 1.165 mm ±2 mm |
| Longitud de fabricación | 4,00 – 14,00 m ±10 mm |
| Longitud máxima recomendada | 8,00 m |

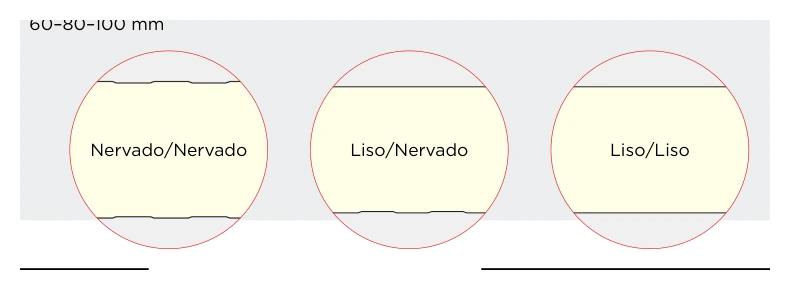

La documentación contempla configuraciones nervado/nervado, liso/nervado y liso/liso.
El acabado estándar indicado es pintura poliéster de 25 µm. También se contemplan revestimientos especiales de 55 µm y acabado de PVC apto para aplicaciones alimentarias.

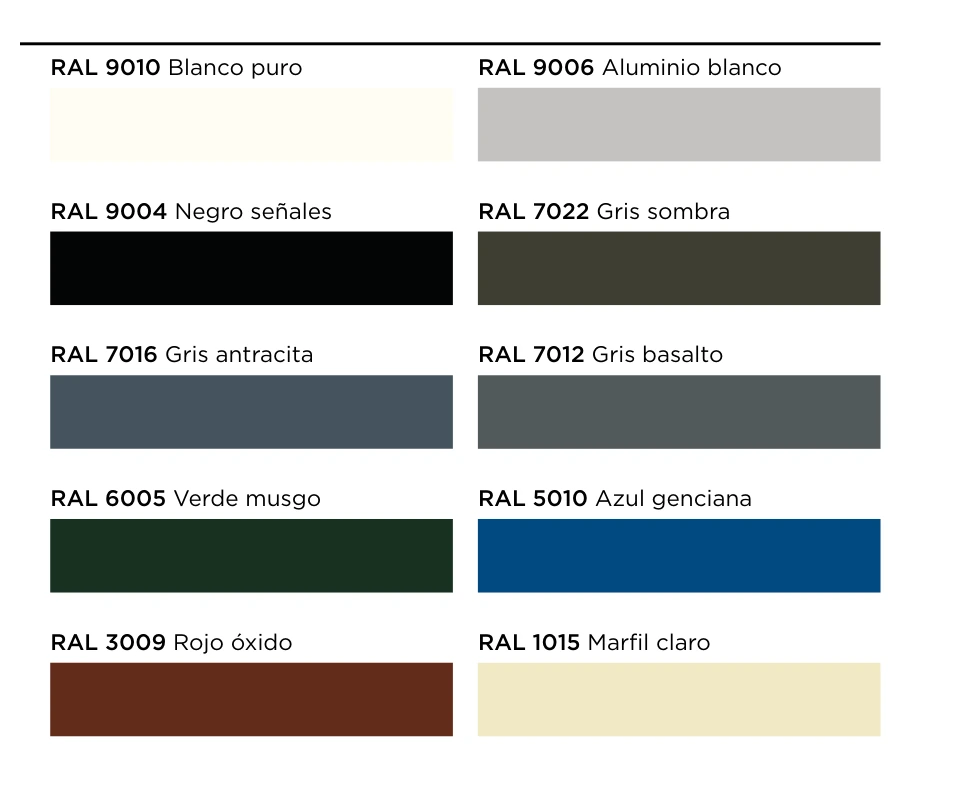

Color disponible: RAL 9010, en la cara exterior y en la interior. Otros colores RAL, bajo pedido.
Los colores mostrados en pantalla son orientativos. Cuando el tono sea crítico debe comprobarse una muestra real antes de confirmar el pedido.
La instalación del panel sandwich frigorífico para congelación debe realizarse sobre una estructura correctamente dimensionada, asegurando continuidad del aislamiento, estanqueidad en juntas y una fijación adecuada al soporte.
Importante: las luces admisibles deben verificarse con las tablas de carga y las condiciones reales de cada proyecto.
PRESTACIONES DECLARADAS
| Configuración | Panel aislante de alto espesor para cámaras de frío industrial |
|---|---|
| Norma de fabricación | EN 14509 · prestaciones evaluadas por el sistema 1 |
| Espesores | 100 mm (±2 mm) y 120, 150, 180 y 200 mm (±2 %) · 60 y 80 mm, bajo pedido |
| Anchura útil | 1.000 o 1.165 mm (±2 mm) |
| Longitud | De 4,00 a 14,00 m, a medida (±10 mm) · recomendada hasta 8,00 m |

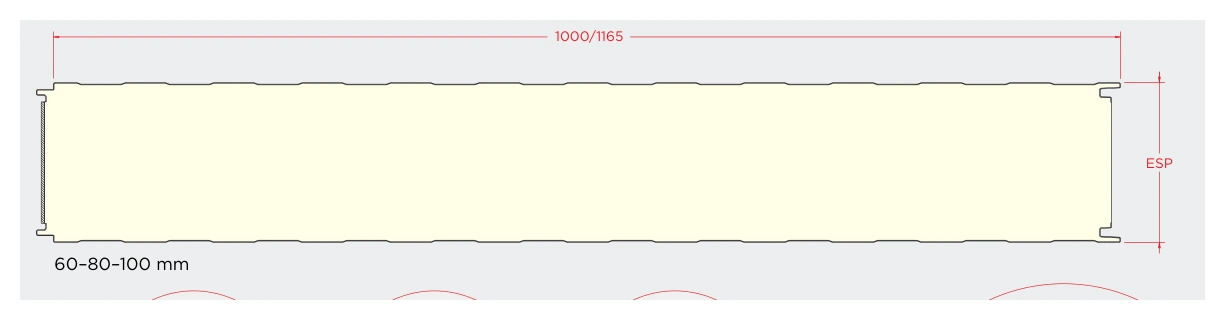

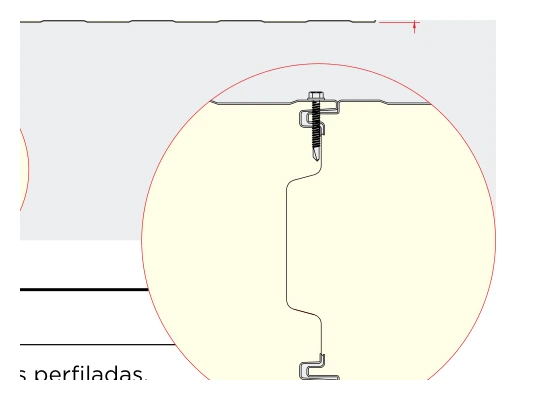

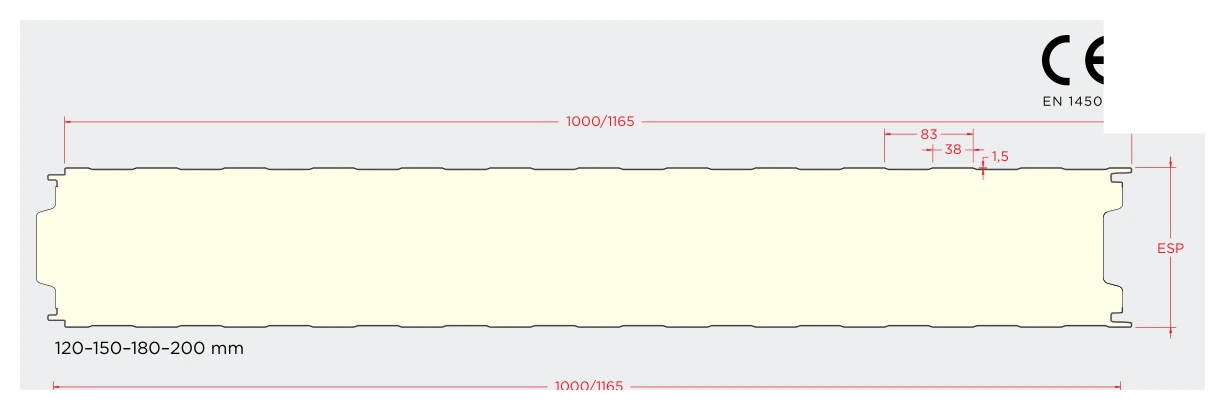

| Junta | Machihembrada · perfil distinto de 60 a 100 mm y de 120 a 200 mm |
| Caras | Nervada/nervada, lisa/nervada o lisa/lisa · nervio de 1,5 mm |
| Chapa de acero | S250GD (EN 10346), lacada (EN 10169+A1) |
| Espesores de chapa | 0,5 mm en las dos caras |
| Núcleo | PUR o PIR · 40 kg/m³ |
| Conductividad térmica | λ = 0,0207 W/m·K |
| Reacción al fuego | PIR: B-s2,d0 · PIR de altas prestaciones: B-s1,d0 · PUR: sin certificación |
| Revestimiento | Poliéster de 25 µm · especiales: 55 µm (RC5) y PVC apto para uso alimentario |
| Colores | RAL 9010 en las dos caras · otros RAL, bajo pedido |
| Espesor | 60 mm | 80 mm | 100 mm | 120 mm | 150 mm | 180 mm | 200 mm |
|---|---|---|---|---|---|---|---|
| Transmitancia U (W/m²·K) | 0,34 | 0,25 | 0,20 | 0,17 | 0,13 | 0,11 | 0,10 |
| Peso 0,5/0,5 (kg/m²) | 9,9 | 10,7 | 11,5 | 12,3 | 13,5 | 14,7 | 15,5 |
Cargas de la ficha técnica para chapa de acero 0,5/0,5, en kN/m², según la luz entre apoyos (en metros).
En paredes se diferencian succión exterior y presión exterior. Los valores deben utilizarse junto con las condiciones de cálculo y proyecto aplicables.
| Espesor | Carga | 1,50 m | 1,75 m | 2,00 m | 2,25 m | 2,50 m | 2,75 m | 3,00 m | 3,25 m | 3,50 m | 3,75 m | 4,00 m | 4,25 m | 4,50 m | 4,75 m | 5,00 m |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 60 mm | Succión | 3,09 | 2,43 | 1,94 | 1,56 | 1,27 | 1,04 | 0,85 | 0,70 | 0,55 | 0,41 | 0,30 | — | — | — | — |
| 60 mm | Presión | 3,09 | 2,43 | 1,94 | 1,56 | 1,27 | 1,04 | 0,85 | 0,70 | 0,55 | 0,41 | 0,30 | — | — | — | — |
| 80 mm | Succión | 4,59 | 3,69 | 3,01 | 2,48 | 2,07 | 1,73 | 1,46 | 1,24 | 1,05 | 0,90 | 0,77 | 0,66 | 0,57 | 0,46 | 0,37 |
| 80 mm | Presión | 4,59 | 3,69 | 3,01 | 2,48 | 2,07 | 1,73 | 1,46 | 1,24 | 1,05 | 0,90 | 0,77 | 0,66 | 0,57 | 0,46 | 0,37 |
| 100 mm | Succión | 6,11 | 4,97 | 4,11 | 3,45 | 2,91 | 2,48 | 2,12 | 1,82 | 1,58 | 1,37 | 1,19 | 1,04 | 0,91 | 0,79 | 0,70 |
| 100 mm | Presión | 6,11 | 4,97 | 4,11 | 3,45 | 2,91 | 2,48 | 2,12 | 1,82 | 1,58 | 1,37 | 1,19 | 1,04 | 0,91 | 0,79 | 0,70 |
| 120 mm | Succión | 7,62 | 6,28 | 5,24 | 4,43 | 3,78 | 3,25 | 2,81 | 2,44 | 2,13 | 1,87 | 1,64 | 1,45 | 1,28 | 1,13 | 1,01 |
| 120 mm | Presión | 7,62 | 6,28 | 5,24 | 4,43 | 3,78 | 3,25 | 2,81 | 2,44 | 2,13 | 1,87 | 1,64 | 1,45 | 1,28 | 1,13 | 1,01 |
| 150 mm | Succión | 8,26 | 7,08 | 6,20 | 5,51 | 4,96 | 4,44 | 3,85 | 3,28 | 2,83 | 2,47 | 2,17 | 1,92 | 1,71 | 1,54 | 1,39 |
| 150 mm | Presión | 8,26 | 7,08 | 6,20 | 5,51 | 4,96 | 4,44 | 3,85 | 3,28 | 2,83 | 2,47 | 2,17 | 1,92 | 1,71 | 1,54 | 1,39 |
| 180 mm | Succión | 8,90 | 7,63 | 6,68 | 5,94 | 5,34 | 4,86 | 4,45 | 3,95 | 3,41 | 2,97 | 2,61 | 2,31 | 2,06 | 1,85 | 1,67 |
| 180 mm | Presión | 8,90 | 7,63 | 6,68 | 5,94 | 5,34 | 4,86 | 4,45 | 3,95 | 3,41 | 2,97 | 2,61 | 2,31 | 2,06 | 1,85 | 1,67 |
| 200 mm | Succión | 9,33 | 8,00 | 7,00 | 6,22 | 5,60 | 5,09 | 4,67 | 4,31 | 3,79 | 3,30 | 2,90 | 2,57 | 2,29 | 2,06 | 1,86 |
| 200 mm | Presión | 9,33 | 8,00 | 7,00 | 6,22 | 5,60 | 5,09 | 4,67 | 4,31 | 3,79 | 3,30 | 2,90 | 2,57 | 2,29 | 2,06 | 1,86 |
| Espesor | Carga | 1,50 m | 1,75 m | 2,00 m | 2,25 m | 2,50 m | 2,75 m | 3,00 m | 3,25 m | 3,50 m | 3,75 m | 4,00 m | 4,25 m | 4,50 m | 4,75 m | 5,00 m |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 60 mm | Succión | 3,36 | 2,75 | 2,30 | 1,96 | 1,68 | 1,46 | 1,28 | 1,13 | 1,00 | 0,90 | 0,80 | 0,72 | 0,65 | 0,58 | 0,53 |
| 60 mm | Presión | 3,36 | 2,75 | 2,30 | 1,96 | 1,68 | 1,46 | 1,28 | 1,13 | 1,00 | 0,90 | 0,80 | 0,72 | 0,65 | 0,58 | 0,53 |
| 80 mm | Succión | 4,21 | 3,61 | 3,16 | 2,81 | 2,49 | 2,18 | 1,93 | 1,71 | 1,49 | 1,29 | 1,14 | 1,01 | 0,90 | 0,81 | 0,73 |
| 80 mm | Presión | 4,21 | 3,61 | 3,16 | 2,81 | 2,49 | 2,18 | 1,93 | 1,71 | 1,49 | 1,29 | 1,14 | 1,01 | 0,90 | 0,81 | 0,73 |
| 100 mm | Succión | 4,64 | 3,98 | 3,48 | 3,09 | 2,78 | 2,53 | 2,32 | 2,14 | 1,87 | 1,63 | 1,43 | 1,27 | 1,13 | 1,02 | 0,92 |
| 100 mm | Presión | 4,64 | 3,98 | 3,48 | 3,09 | 2,78 | 2,53 | 2,32 | 2,14 | 1,87 | 1,63 | 1,43 | 1,27 | 1,13 | 1,02 | 0,92 |
| 120 mm | Succión | 5,06 | 4,34 | 3,80 | 3,38 | 3,04 | 2,76 | 2,53 | 2,34 | 2,17 | 1,96 | 1,73 | 1,53 | 1,36 | 1,22 | 1,10 |
| 120 mm | Presión | 5,06 | 4,34 | 3,80 | 3,38 | 3,04 | 2,76 | 2,53 | 2,34 | 2,17 | 1,96 | 1,73 | 1,53 | 1,36 | 1,22 | 1,10 |
| 150 mm | Succión | 5,70 | 4,89 | 4,28 | 3,80 | 3,42 | 3,11 | 2,85 | 2,63 | 2,44 | 2,28 | 2,14 | 1,92 | 1,71 | 1,54 | 1,39 |
| 150 mm | Presión | 5,70 | 4,89 | 4,28 | 3,80 | 3,42 | 3,11 | 2,85 | 2,63 | 2,44 | 2,28 | 2,14 | 1,92 | 1,71 | 1,54 | 1,39 |
| 180 mm | Succión | 6,34 | 5,44 | 4,76 | 4,23 | 3,81 | 3,46 | 3,17 | 2,93 | 2,72 | 2,54 | 2,38 | 2,24 | 2,06 | 1,85 | 1,67 |
| 180 mm | Presión | 6,34 | 5,44 | 4,76 | 4,23 | 3,81 | 3,46 | 3,17 | 2,93 | 2,72 | 2,54 | 2,38 | 2,24 | 2,06 | 1,85 | 1,67 |
| 200 mm | Succión | 6,77 | 5,80 | 5,08 | 4,51 | 4,06 | 3,69 | 3,39 | 3,13 | 2,90 | 2,71 | 2,54 | 2,39 | 2,26 | 2,06 | 1,86 |
| 200 mm | Presión | 6,77 | 5,80 | 5,08 | 4,51 | 4,06 | 3,69 | 3,39 | 3,13 | 2,90 | 2,71 | 2,54 | 2,39 | 2,26 | 2,06 | 1,86 |
| Espesor | 1,50 m | 1,75 m | 2,00 m | 2,25 m | 2,50 m | 2,75 m | 3,00 m | 3,25 m | 3,50 m | 3,75 m | 4,00 m | 4,25 m | 4,50 m | 4,75 m | 5,00 m |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 60 mm | 3,29 | 2,61 | 2,11 | 1,71 | 1,41 | 1,16 | 0,96 | 0,80 | 0,67 | 0,56 | 0,47 | 0,39 | 0,33 | 0,27 | 0,22 |
| 80 mm | 4,79 | 3,88 | 3,19 | 2,65 | 2,22 | 1,88 | 1,59 | 1,36 | 1,16 | 1,00 | 0,86 | 0,74 | 0,63 | 0,55 | 0,47 |
| 100 mm | 6,13 | 4,99 | 4,13 | 3,46 | 2,92 | 2,48 | 2,12 | 1,82 | 1,57 | 1,35 | 1,17 | 1,01 | 0,88 | 0,77 | 0,67 |
| 120 mm | 7,53 | 6,29 | 5,25 | 4,44 | 3,79 | 3,25 | 2,81 | 2,44 | 2,12 | 1,86 | 1,63 | 1,43 | 1,25 | 1,11 | 0,98 |
| 150 mm | 8,16 | 6,98 | 6,10 | 5,41 | 4,68 | 4,02 | 3,47 | 3,01 | 2,62 | 2,28 | 2,00 | 1,75 | 1,54 | 1,35 | 1,19 |
| 180 mm | 8,79 | 7,52 | 6,57 | 5,83 | 5,23 | 4,75 | 4,34 | 3,84 | 3,30 | 2,86 | 2,50 | 2,20 | 1,95 | 1,74 | 1,56 |
| 200 mm | 9,18 | 7,85 | 6,85 | 6,07 | 5,45 | 4,94 | 4,52 | 4,16 | 3,64 | 3,15 | 2,75 | 2,42 | 2,14 | 1,91 | 1,71 |
| Espesor | 5,25 m | 5,50 m | 5,75 m | 6,00 m | 6,25 m | 6,50 m | 6,75 m | 7,00 m | 7,25 m | 7,50 m | 7,75 m | 8,00 m | 8,25 m | 8,50 m | 8,75 m | 9,00 m |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 60 mm | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 80 mm | 0,41 | 0,35 | 0,30 | 0,26 | 0,22 | — | — | — | — | — | — | — | — | — | — | — |
| 100 mm | 0,58 | 0,50 | 0,44 | 0,38 | 0,33 | 0,29 | 0,25 | 0,20 | — | — | — | — | — | — | — | — |
| 120 mm | 0,86 | 0,76 | 0,67 | 0,60 | 0,53 | 0,47 | 0,41 | 0,36 | 0,32 | 0,28 | 0,25 | 0,22 | — | — | — | — |
| 150 mm | 1,04 | 0,92 | 0,78 | 0,64 | 0,52 | 0,42 | 0,33 | 0,25 | — | — | — | — | — | — | — | — |
| 180 mm | 1,40 | 1,27 | 1,15 | 1,05 | 0,96 | 0,86 | 0,77 | 0,65 | 0,55 | 0,46 | 0,38 | 0,31 | 0,24 | — | — | — |
| 200 mm | 1,53 | 1,38 | 1,25 | 1,14 | 1,04 | 0,95 | 0,87 | 0,80 | 0,73 | 0,67 | 0,58 | 0,49 | 0,41 | 0,34 | 0,28 | 0,22 |
FICHA TÉCNICA
Consulta la ficha técnica con dimensiones, materiales, comportamiento térmico, pesos, acabados y tablas de carga del producto.
PREGUNTAS
La ficha técnica lo destina a cámaras de frío industrial y recintos frigoríficos.
La documentación contempla 60, 80, 100, 120, 150, 180 y 200 mm.
Las anchuras indicadas son 1.000 y 1.165 mm, con tolerancia de ±2 mm.
La transmitancia declarada va desde 0,34 W/m²·K para 60 mm hasta 0,10 W/m²·K para 200 mm.
La ficha contempla un revestimiento especial de PVC apto para aplicaciones alimentarias.
