PANEL SANDWICH LANA DE ROCA

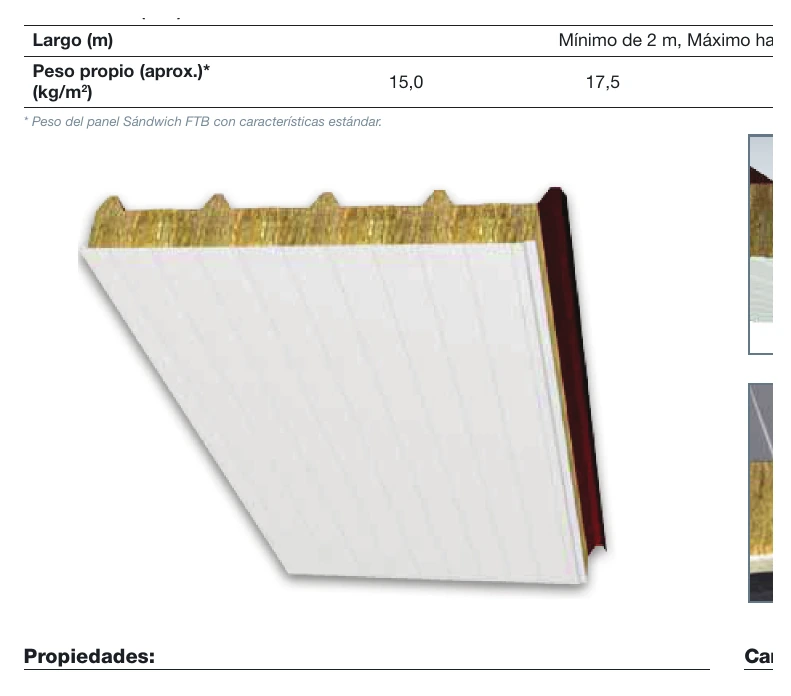

Panel Sandwich Lana de Roca para Cubierta

Panel Sandwich Lana de Roca para Cubierta: descripción y aplicaciones

El panel sandwich lana de roca cubierta es una solución de cubierta con núcleo aislante de lana de roca y doble cara metálica, orientada a proyectos que requieren aislamiento térmico, aislamiento acústico y prestaciones frente al fuego.

Cubiertas inclinadas de edificios industriales, comerciales y terciarios que requieran aislamiento con lana de roca y prestaciones frente al fuego.

La documentación suministrada recoge espesores de 50, 75, 100, 120 mm, ancho útil de 1000 mm y largo de Mínimo 2 m · máximo hasta 15 m.

Características del panel sandwich de lana de roca para cubierta

Aplicación

Cubiertas inclinadas de edificios industriales, comerciales y terciarios que requieran aislamiento con lana de roca y prestaciones frente al fuego.

Dimensiones

Espesores50 / 75 / 100 / 120 mm
Ancho útil1000 mm
Ancho total1065 mm
LargoMínimo 2 m · máximo hasta 15 m

Núcleo aislante

  • Lana de roca.
  • Densidad estándar: 100 kg/m³.
  • Hasta 150 kg/m³ bajo consulta.
  • Conductividad térmica: 0,042 W/m·°C.

Soporte metálico

  • Acero S220GD+Z.
  • Chapa estándar: exterior 0,50 mm e interior 0,45 mm; hasta 0,8 mm bajo consulta.
  • Galvanizado estándar 140 g/m²; hasta 275 g/m² bajo consulta.

Geometría de cubierta

Paso entre grecas 250 mm · altura de greca 38 mm. Pendiente mínima: 3° (≈5 %) con panel continuo; 5° (≈9 %) con solapes, huecos o chimeneas.

Revestimientos, acabados y colores

Revestimiento estándar en poliéster de 25 µm. La ficha técnica contempla sistemas alternativos bajo consulta y colores disponibles según gama RAL.

Cuando el color sea crítico, debe verificarse mediante muestra real antes del pedido.

Instalación del panel sandwich de lana de roca para cubierta

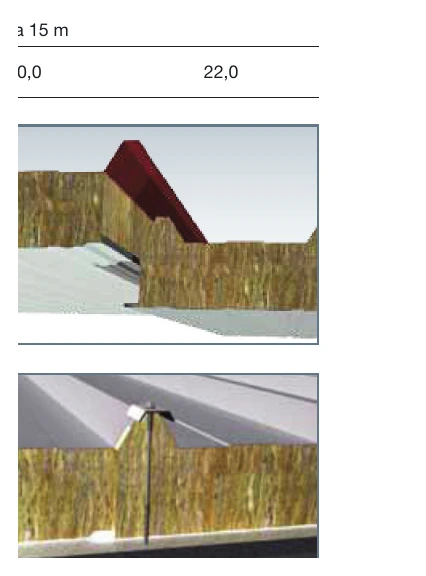

Fijación del panel sandwich de lana de roca para cubierta en la greca del solape, con tornillo y caballete sobre la correa
Fijación en la cresta de la greca, sobre la correa.

La instalación debe realizarse sobre una estructura correctamente dimensionada, respetando las luces, fijaciones y condiciones de apoyo del proyecto.

  • Comprobar modulación y separación entre apoyos.
  • Utilizar fijaciones compatibles con el soporte y el espesor del panel.
  • Resolver correctamente solapes, cumbreras, laterales y encuentros de cubierta.
  • Evitar daños en los revestimientos durante manipulación y montaje.

Importante: los datos de la ficha técnica no sustituyen el cálculo estructural específico de la obra.

PRESTACIONES DECLARADAS

Datos técnicos del panel sandwich de lana de roca para cubierta

Datos técnicos del panel sandwich lana de roca cubierta

ConfiguraciónPanel aislante de cubierta con núcleo de lana de roca
Norma de fabricaciónEN 14509 · prestaciones evaluadas por el sistema 1
Pendiente mínima3° (≈5 %) con panel continuo · 5° (≈9 %) con solapes, huecos o chimeneas
Espesores50, 75, 100 y 120 mm · 30, 40, 60, 80 y 150 mm, bajo pedido
Anchura útil1.000 mm · anchura total 1.065 mm
LongitudDe 2,00 a 15,00 m, a medida

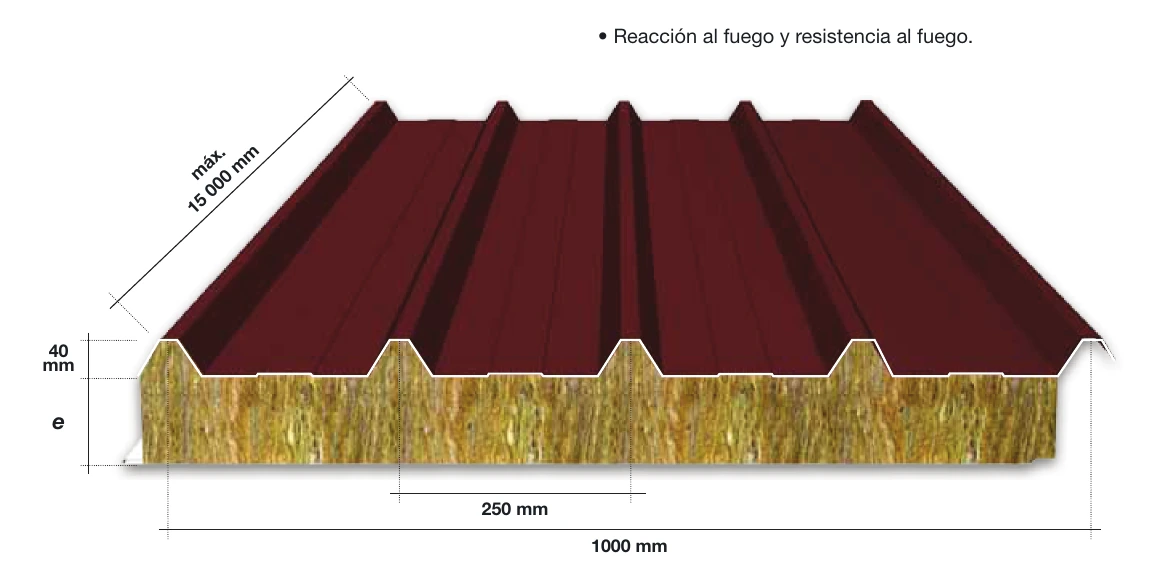

Greca38 mm de altura, cada 250 mm · 70 mm en la base y 20 mm en la cresta
Chapa de aceroS220GD, galvanizada Z140 · bajo pedido, hasta S350GD y Z275
Espesores de chapaExterior de 0,50 mm e interior de 0,45 mm · hasta 0,8 mm, bajo pedido
NúcleoLana de roca de 100 kg/m³ (hasta 150 kg/m³, bajo pedido) · λ = 0,042 W/m·K
Reacción al fuegoA2-s1,d0 (de 50 a 150 mm)
Resistencia al fuegoREI 45 (50 y 60 mm) · REI 120 (de 75 a 150 mm)
Aislamiento acústicoRw = 34 dB con 50 mm (ensayo) · ≥ 34 dB de 60 a 150 mm (estimado)
RevestimientoPoliéster de 25 µm · bajo pedido: PVDF, PUR-PA y otros
ColoresRAL 9010, 9006, 7012, 7022, 5010, 3009 y 1015 · RAL 7024, 6005 y 5019, bajo consulta · cara interior RAL 9010 · otros RAL, bajo pedido

Comportamiento térmico y peso

Propiedad50 mm75 mm100 mm120 mm
Peso aprox. (kg/m²)15,017,520,022,0
R (m²·K/W)1,191,792,382,86
U (W/m²·K)0,710,50,390,33
Aislamiento acústico34 dB> 34 dB> 34 dB> 34 dB
Resistencia al fuegoREI 45REI 120REI 120REI 120

Cargas

Las cargas que admite el panel dependen del espesor, de la luz y de los apoyos, y se calculan bajo consulta para cada proyecto.

FICHA TÉCNICA

Ficha técnica · Panel Sandwich Lana de Roca para Cubierta

Descarga la ficha técnica del panel sandwich de lana de roca para cubierta con las dimensiones y prestaciones declaradas para esta configuración.

IMÁGENES TÉCNICAS

Detalles técnicos · Panel Sandwich Lana de Roca para Cubierta

PREGUNTAS

Preguntas frecuentes sobre panel sandwich lana de roca cubierta

Es un panel de cubierta con núcleo aislante de lana de roca y doble cara metálica. La ficha técnica suministrada documenta aislamiento térmico y acústico, reacción al fuego y diferentes espesores según la configuración.

REI 45 en 50 mm y REI 120 en 75, 100 y 120 mm, según los ensayos de resistencia al fuego de la ficha técnica. Pídenos la declaración de prestaciones (DoP) del panel para tu proyecto.

RW = 34 dB para 50 mm y superior a 34 dB para espesores superiores.

La ficha muestra grecas separadas 250 mm y una altura de 38 mm.

No. Las cargas dependen del espesor, de la luz y de los apoyos, y se calculan bajo consulta para cada proyecto.

INFORMACIÓN TÉCNICA

Guías sobre panel sandwich lana de roca

Para elegir un panel sandwich lana de roca cubierta conviene comparar el espesor, la transmitancia térmica, el peso y las prestaciones frente al fuego documentadas para cada configuración. Consulta también nuestra información técnica sobre paneles sandwich para revisar criterios de aislamiento, montaje y selección.
