PANEL SANDWICH · CONFIGURACIÓN Y PRESUPUESTO
Selecciona las opciones disponibles. Te prepararemos el precio según medidas, cantidad, transporte y montaje.
DESCRIPCIÓN DEL PRODUCTO

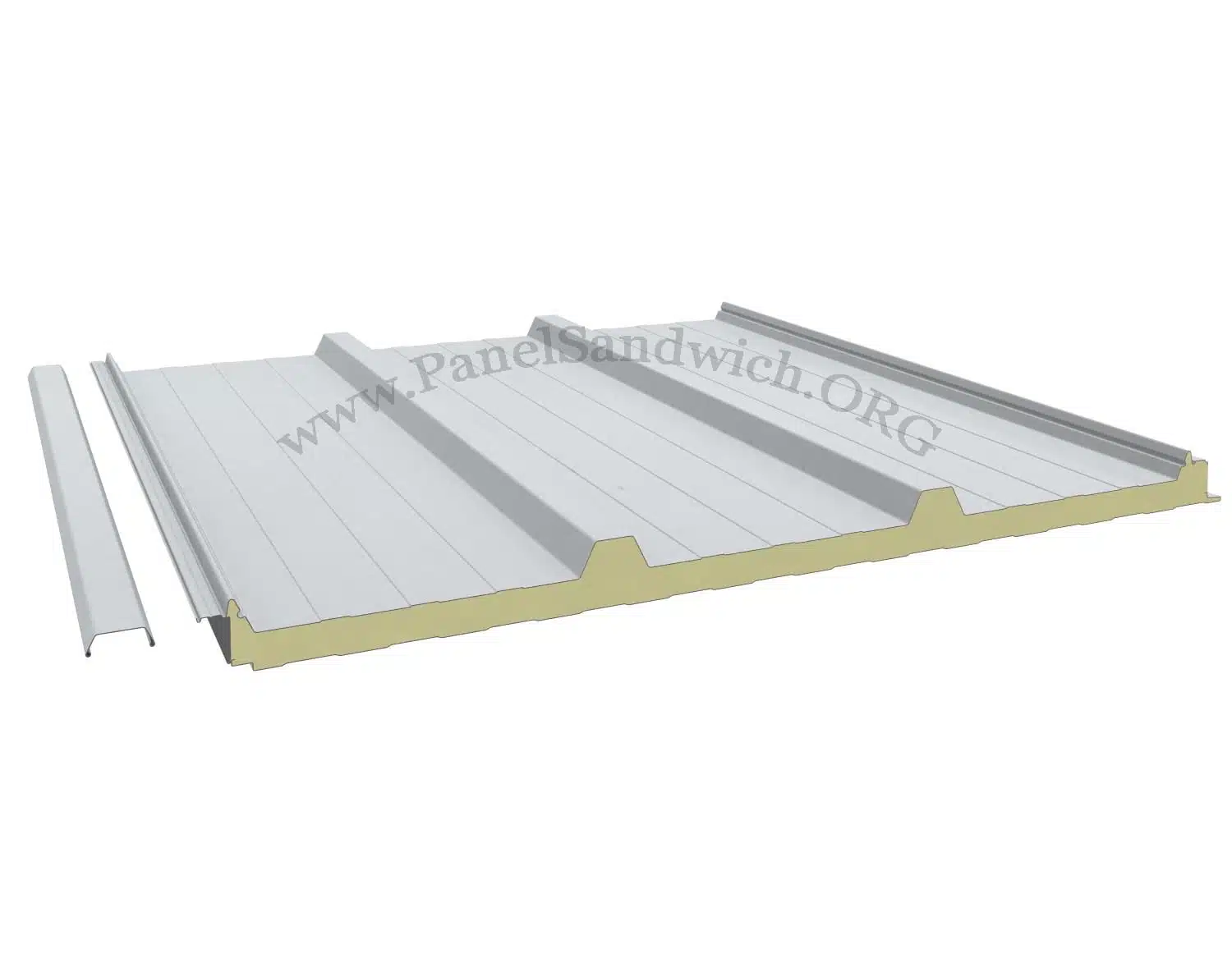

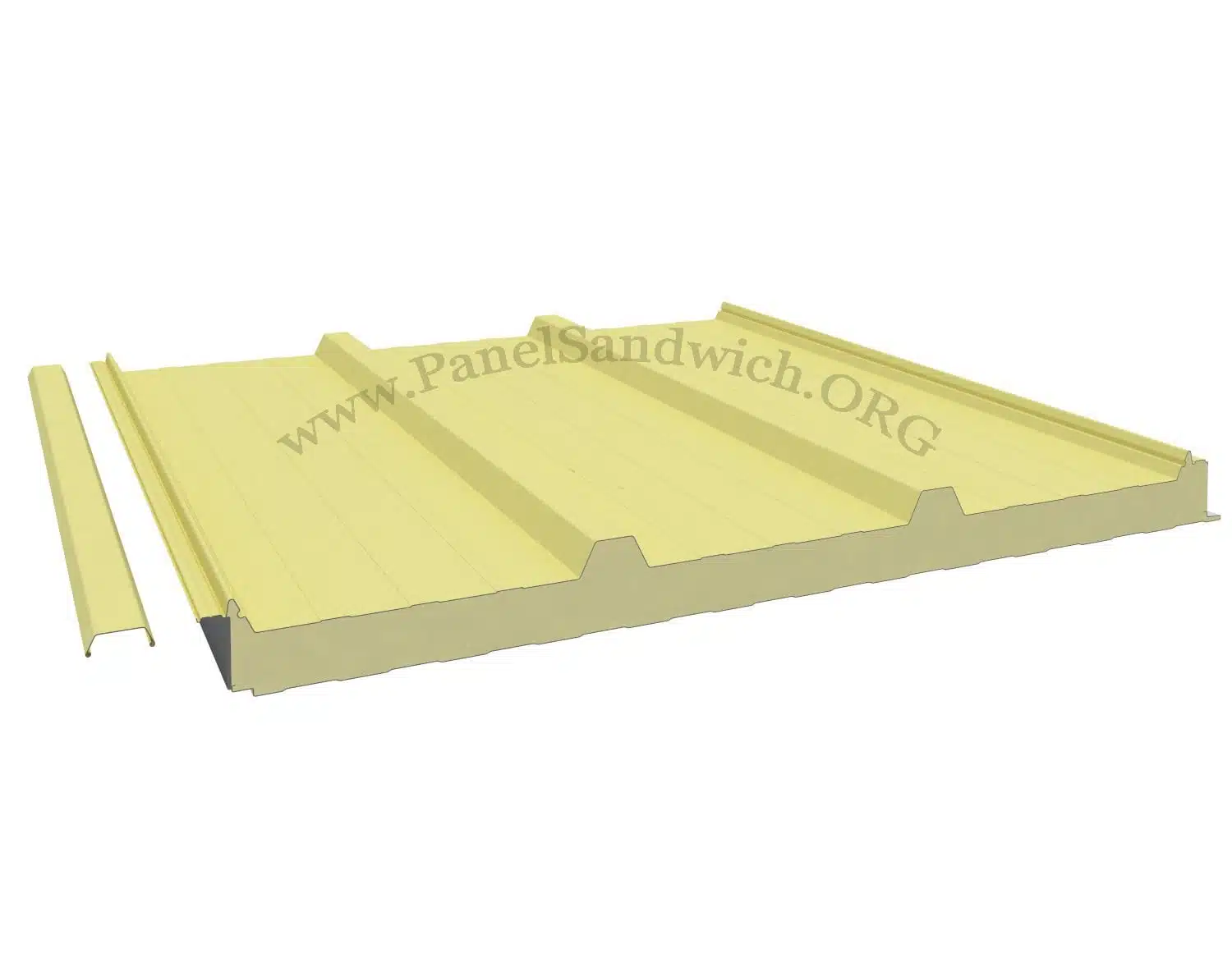

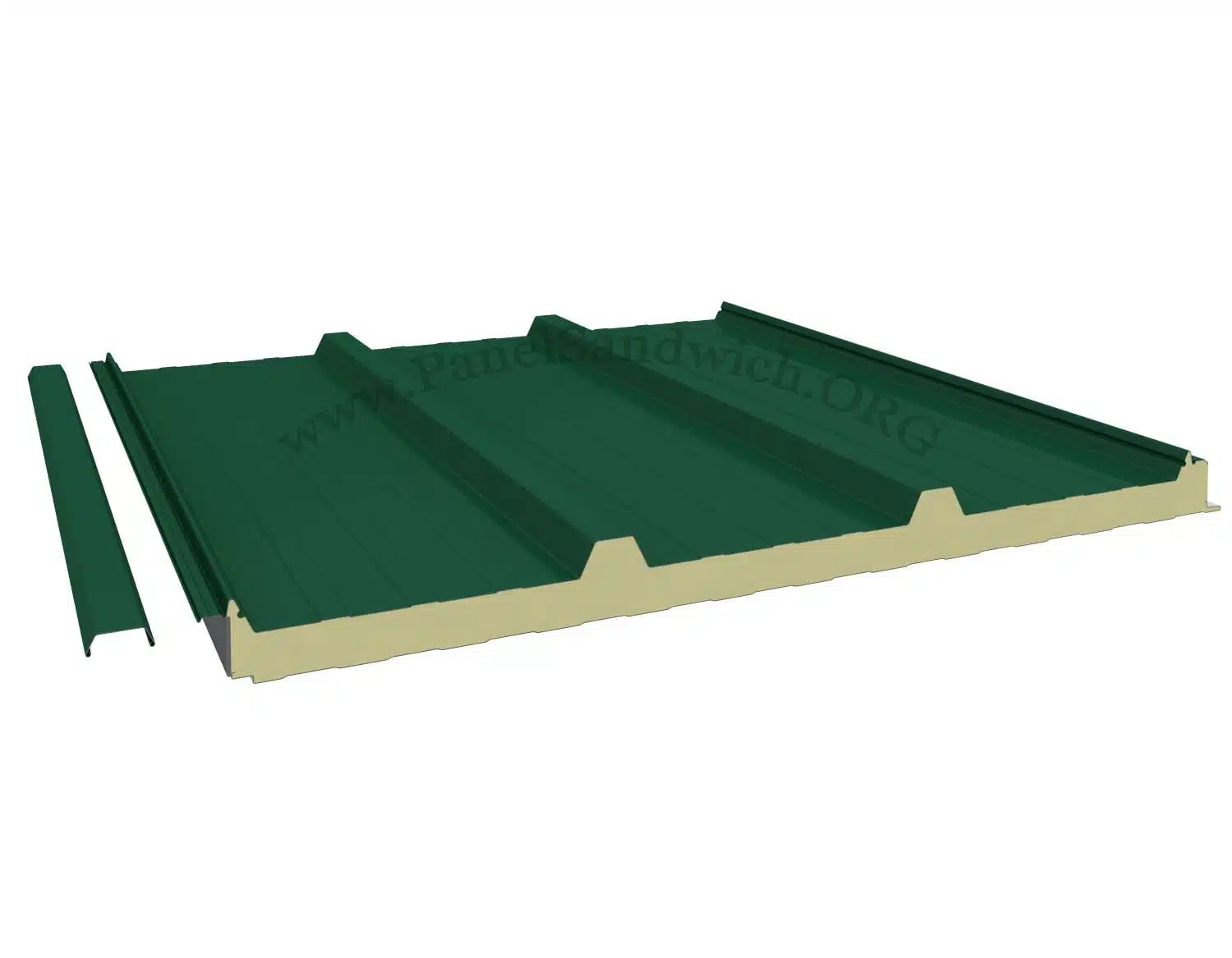

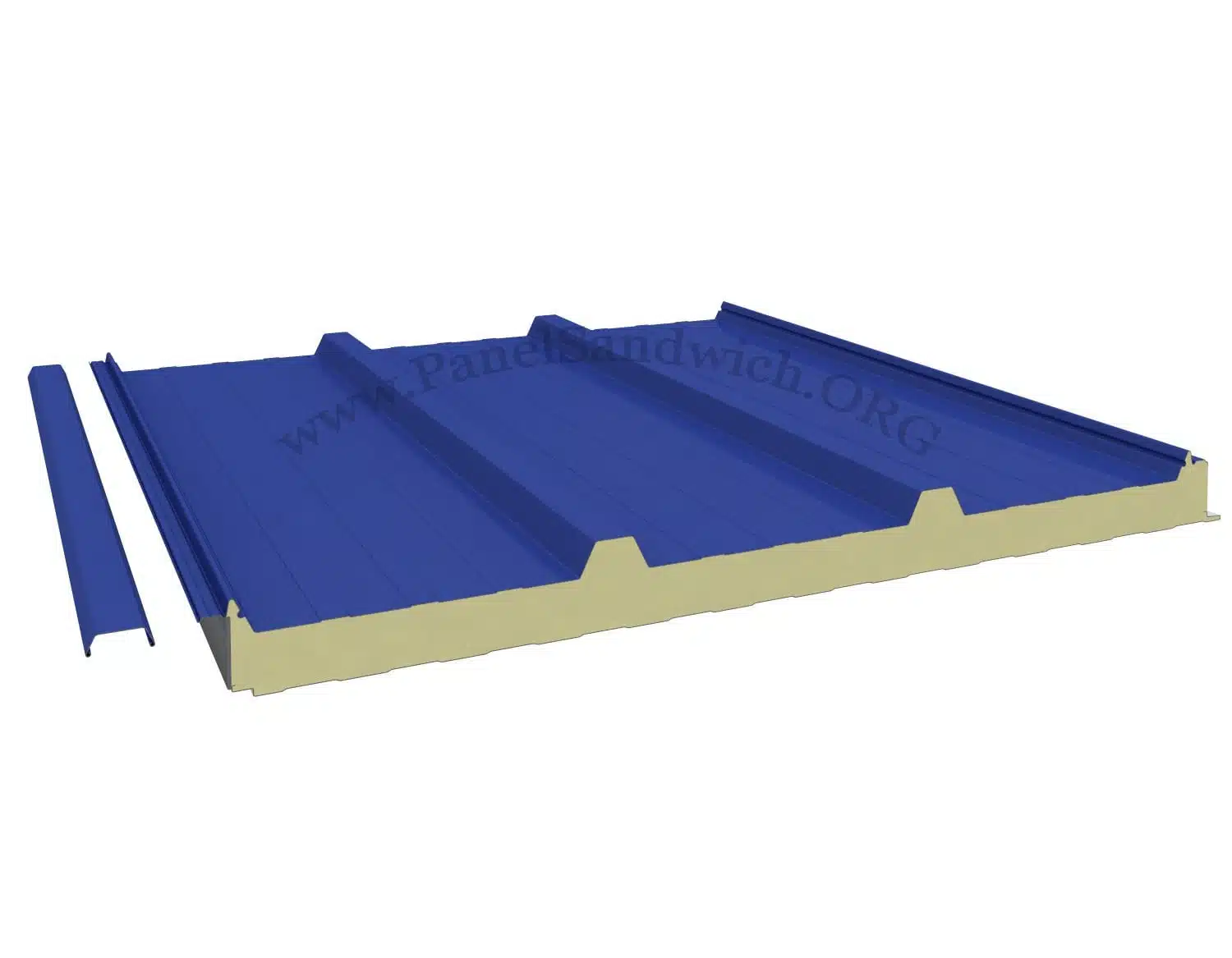

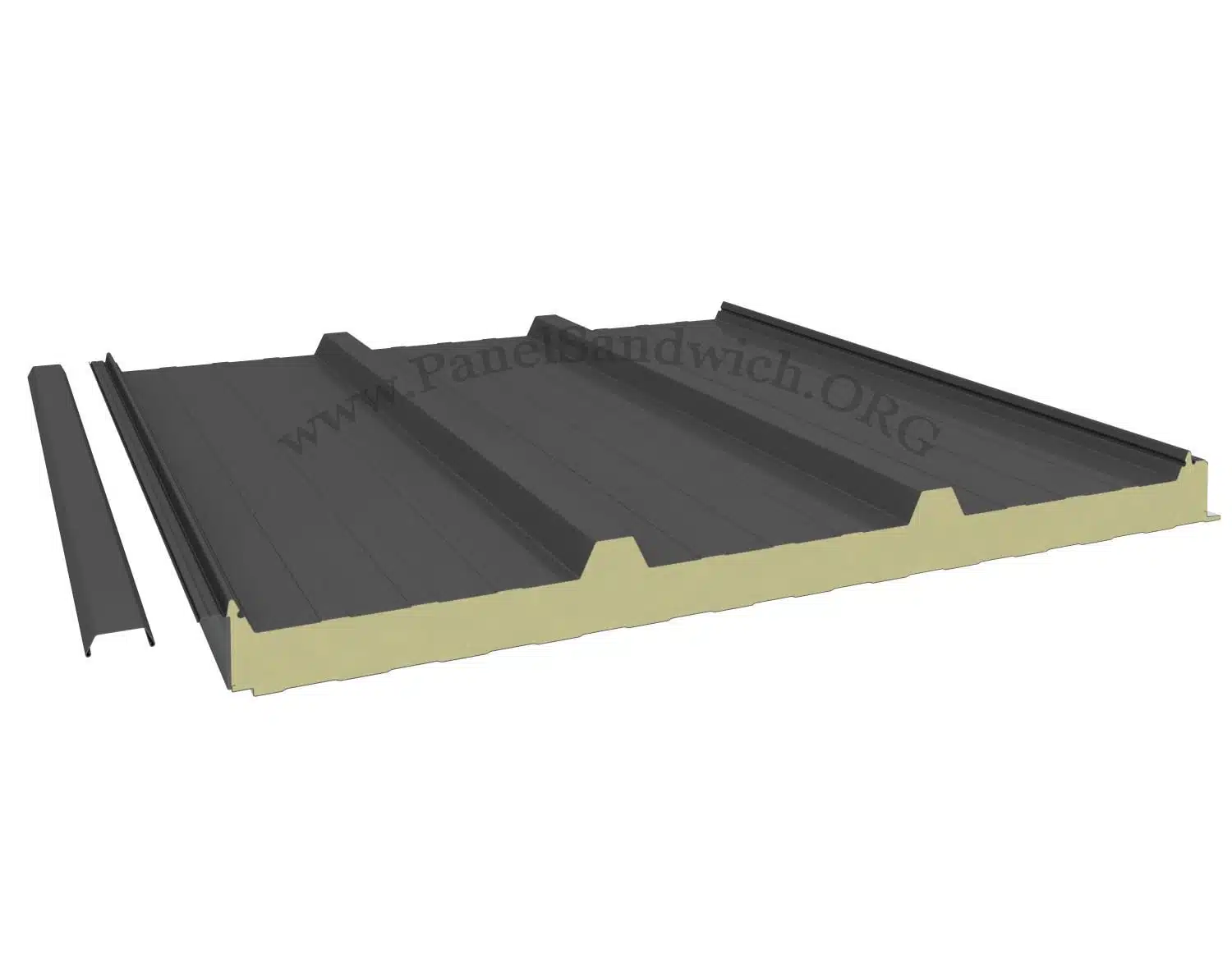

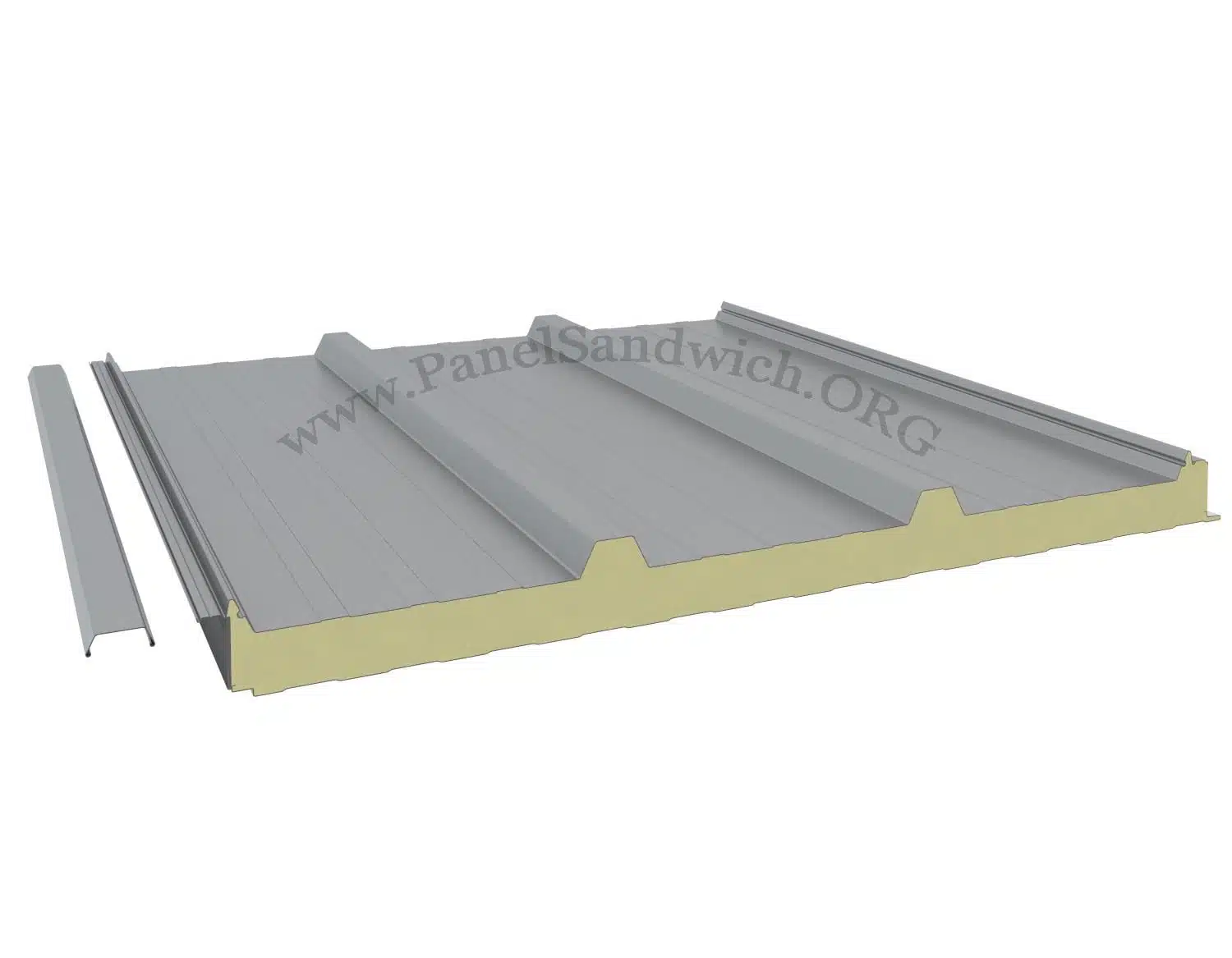

El panel sandwich cubierta tapajuntas es un panel aislante para cubiertas con fijación oculta mediante tapa-juntas. Está formado por dos chapas metálicas perfiladas unidas a un núcleo rígido de poliuretano (PUR) o polisocianurato (PIR).
Su sistema de tapajuntas cubre la zona de fijación y aporta un acabado exterior más limpio, manteniendo las prestaciones térmicas y mecánicas propias de un panel sandwich de cubierta. Está indicado para cubiertas con pendiente mínima del 5 %.
Dispone de un ancho útil de 1.000 mm y se fabrica en espesores de 30 a 100 mm. La documentación técnica contempla longitudes de fabricación entre 4,00 y 20,00 m, con 13,00 m como longitud máxima recomendada.
El panel se produce de acuerdo con EN 14509. El núcleo PUR o PIR presenta una conductividad térmica declarada de 0,0207 W/m·K y una densidad de 40 kg/m³ ±10 %.
Panel aislante para cubiertas con pendiente mínima del 5 %. La fijación queda protegida por el tapajuntas superior, ofreciendo una solución de cubierta con tornillería oculta. La elección del espesor, la separación entre apoyos y el espesor de chapa deben verificarse según las cargas reales del proyecto.

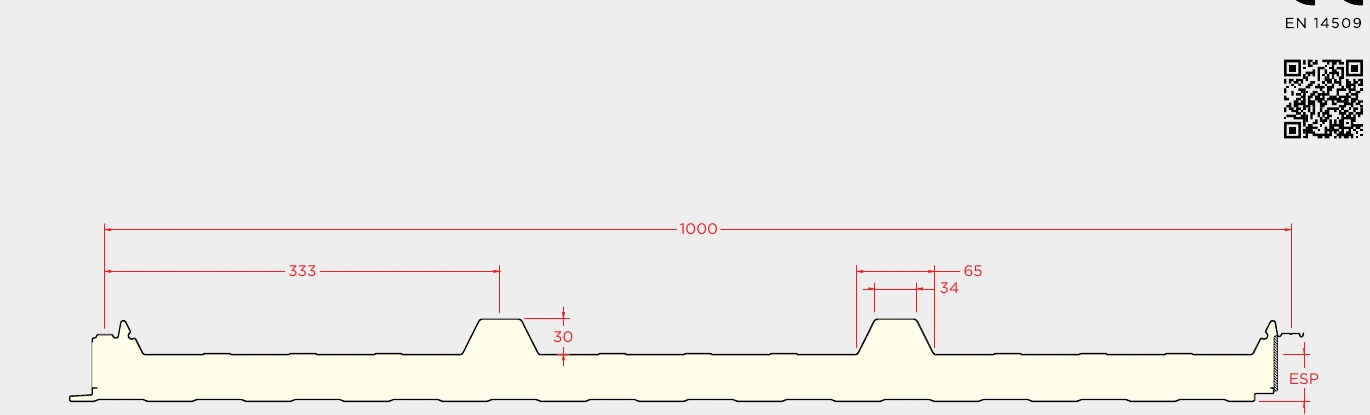

| Espesores | 30, 40, 50, 60, 80 y 100 mm ±2 mm |
|---|---|
| Anchura útil | 1.000 mm ±2 mm |
| Separación aproximada entre perfiles | 333 mm |
| Anchura aproximada del perfil | 65 mm |
| Anchura superior aproximada | 34 mm |
| Altura aproximada del perfil | 30 mm |
| Longitud de fabricación | 4,00 – 20,00 m ±10 mm |
| Longitud máxima recomendada | 13,00 m |
El acabado estándar indicado en la ficha técnica es pintura poliéster de 25 µm. También pueden contemplarse revestimientos especiales de 55 µm y acabado PVDF de 35 µm según disponibilidad y condiciones de suministro.

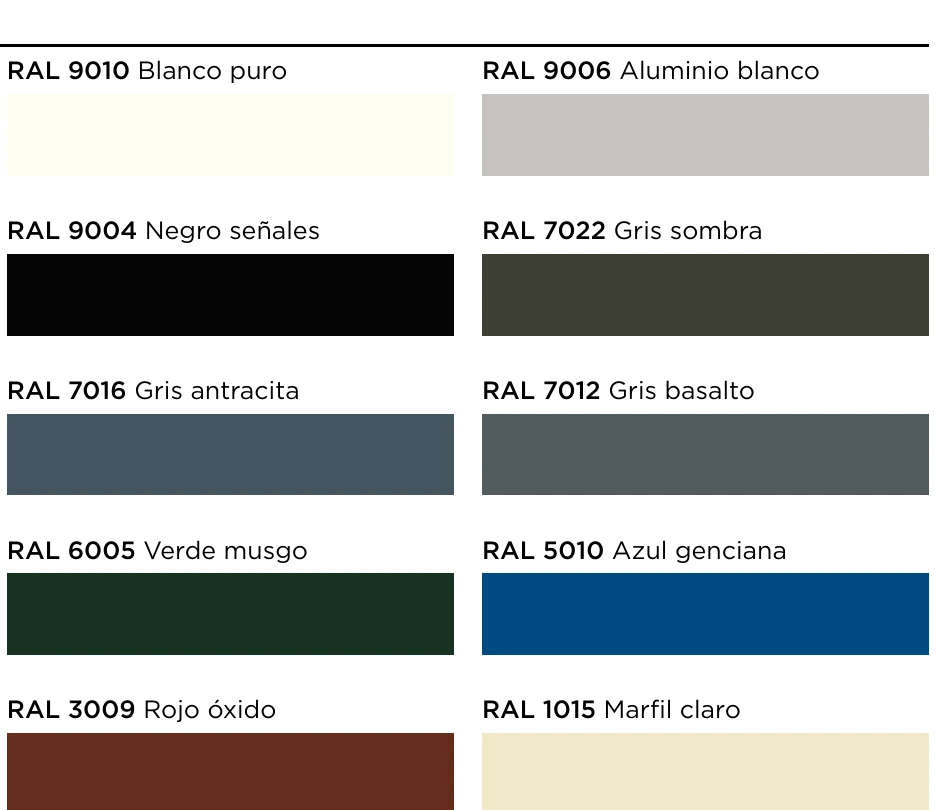

La gama de colores indicada incluye: RAL 9010, RAL 9006, RAL 9004, RAL 7022, RAL 7016, RAL 7012, RAL 6005, RAL 5010, RAL 3009 y RAL 1015.
Los colores mostrados en pantalla son orientativos. Cuando el tono sea crítico debe comprobarse una muestra real antes de confirmar el pedido.

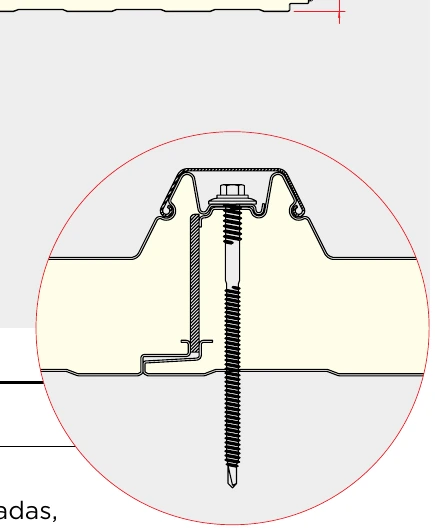

La instalación del panel sandwich de cubierta tapajuntas debe realizarse sobre una estructura correctamente dimensionada. La fijación principal queda cubierta por el tapajuntas, por lo que es importante respetar el sistema de montaje y colocar correctamente la pieza de cierre superior.

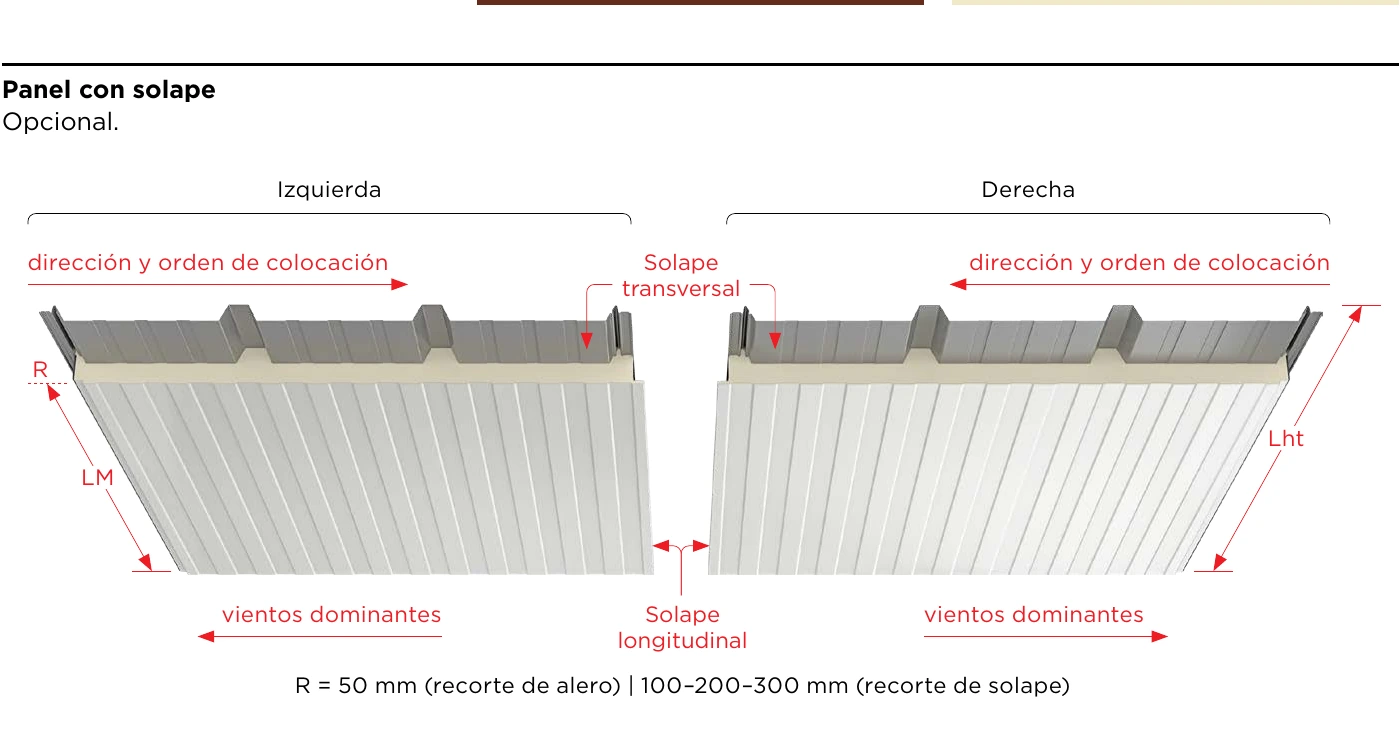

La ficha técnica contempla solape transversal opcional. Los recortes de solape previstos son de 100, 200 o 300 mm, mientras que para el recorte de alero se indica una referencia de 50 mm.
Importante: las luces admisibles deben verificarse mediante las tablas de carga y las condiciones reales de cada obra.
PRESTACIONES DECLARADAS
| Configuración | Panel aislante de cubierta con fijación oculta por tapajuntas |
|---|---|
| Anchura útil | 1.000 mm ±2 mm |
| Espesor total | 30 / 40 / 50 / 60 / 80 / 100 mm |
| Chapa de acero | S250GD · EN 10346 |
| Espesores de chapa | 0,4 / 0,5 / 0,6 mm |
| Núcleo | PUR o PIR |
| Densidad del núcleo | 40 kg/m³ ±10 % |
| Conductividad térmica | 0,0207 W/m·K |
| Pendiente mínima | 5 % |
| Norma de fabricación | EN 14509 |

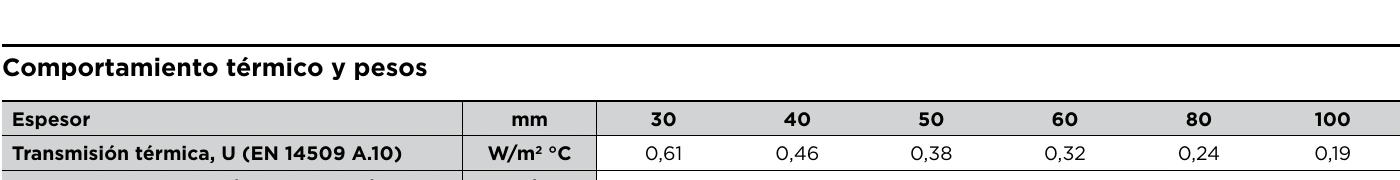

| Espesor | Transmitancia U | Peso 0,4/0,4 | Peso 0,5/0,4 |
|---|---|---|---|
| 30 mm | 0,61 W/m²·K | 7,7 kg/m² | 8,4 kg/m² |
| 40 mm | 0,46 | 8,1 | 8,8 |
| 50 mm | 0,38 | 8,5 | 9,2 |
| 60 mm | 0,32 | 8,9 | 9,6 |
| 80 mm | 0,24 | 9,7 | 10,4 |
| 100 mm | 0,19 | 10,5 | 11,2 |

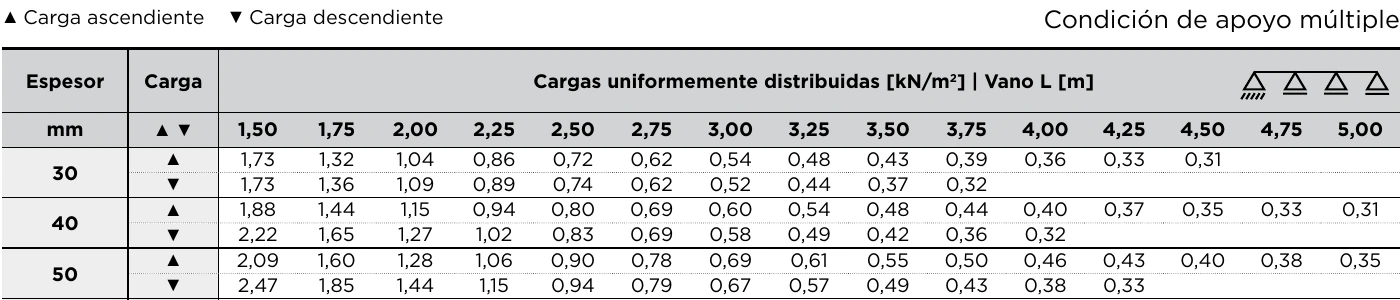

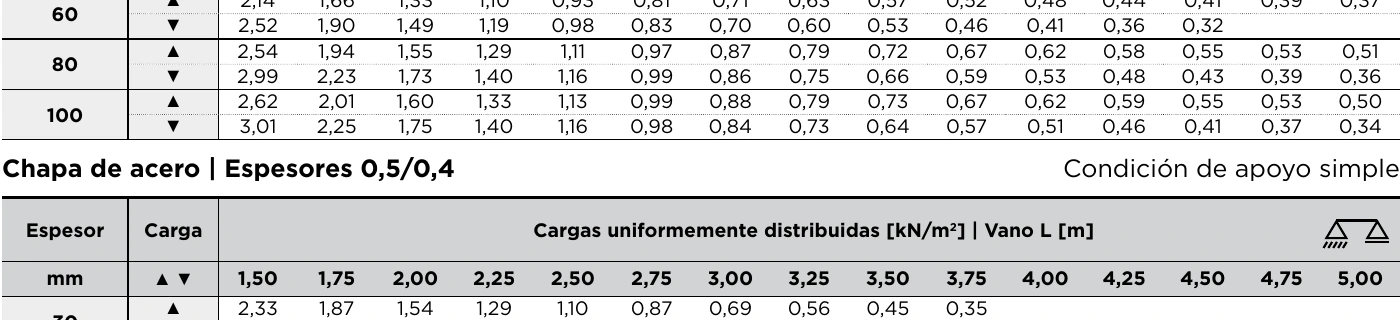

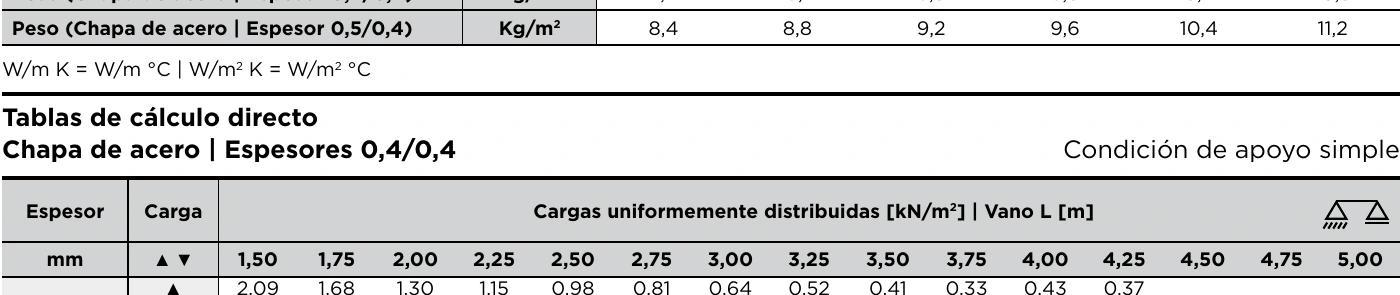

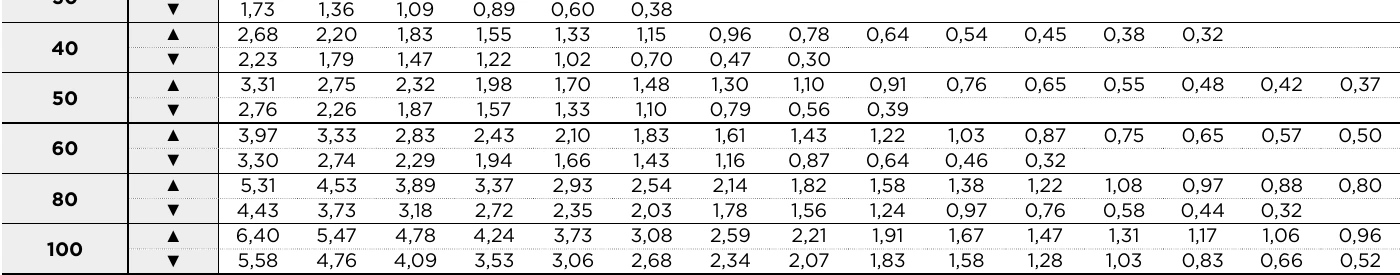

La ficha técnica incluye tablas de cargas uniformemente distribuidas para vanos de 1,50 a 5,00 m, diferenciando carga ascendiente y descendiente, apoyo simple o múltiple y configuraciones de chapa 0,4/0,4 y 0,5/0,4 mm.
Estas tablas son una referencia técnica y no sustituyen el cálculo del proyecto. Deben comprobarse las cargas reales de viento, nieve, mantenimiento, succión, número de apoyos y geometría del edificio.
FICHA TÉCNICA
Descarga la ficha técnica completa del panel sandwich de cubierta tapajuntas para consultar dimensiones, espesores, sistema de fijación oculta, comportamiento térmico, pesos, revestimientos, colores, solución de solape y tablas de cargas.
El documento debe utilizarse como referencia técnica junto con las condiciones específicas de cada proyecto.
IMÁGENES TÉCNICAS
PREGUNTAS
Es un panel aislante de cubierta cuya fijación queda oculta mediante una pieza tapajuntas. Está formado por dos chapas metálicas perfiladas y un núcleo rígido PUR o PIR.
La pendiente mínima indicada en la ficha técnica es del 5 %. Deben considerarse también la longitud del faldón, los solapes, los remates y las condiciones climáticas del emplazamiento.
La ficha técnica contempla espesores de 30, 40, 50, 60, 80 y 100 mm, con una tolerancia indicada de ±2 mm.
La transmitancia térmica declarada va desde 0,61 W/m²·K para 30 mm hasta 0,19 W/m²·K para 100 mm. La conductividad térmica declarada del núcleo PUR y PIR es de 0,0207 W/m·K.

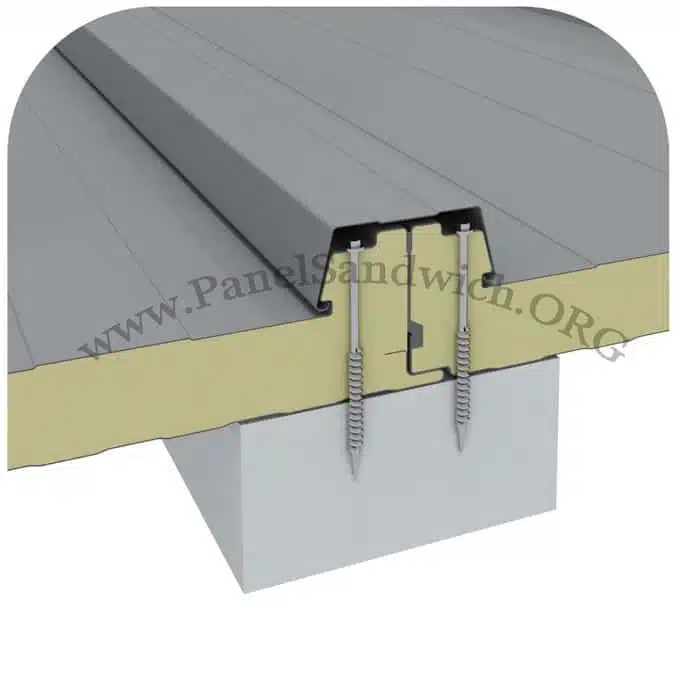

El tapajuntas cubre la zona de fijación principal, proporcionando un acabado exterior más limpio y protegiendo visualmente la línea de tornillería.
La ficha técnica contempla longitudes de fabricación entre 4,00 y 20,00 m, con una longitud máxima recomendada de 13,00 m. El solape transversal figura como una opción de fabricación y montaje.
