Panel Sandwich Lana de Roca Acústico para Fachada – Fijación Oculta

Configura tu panel

Selecciona las opciones disponibles. Te prepararemos el precio según medidas, cantidad, transporte y montaje.

PRESUPUESTO PERSONALIZADO

Pide precio de este producto

Indica tipo de panel, superficie, espesor, localidad y si necesitas suministro o montaje. Revisaremos los datos para preparar una propuesta ajustada.

SOLICITUD RÁPIDA

Cuéntanos qué necesitas

Completa los datos principales y prepararemos una propuesta ajustada a tu proyecto.

PANEL SANDWICH LANA DE ROCA

Panel Sandwich Lana de Roca Acústico para Fachada · Fijación Oculta

Panel Sandwich Lana de Roca Acústico para Fachada · Fijación Oculta: descripción y aplicaciones

El panel sandwich lana de roca acústico fachada fijación oculta combina un núcleo aislante de lana de roca, una junta con fijación oculta y una chapa interior perforada para aportar aislamiento térmico y tratamiento acústico.

Fachadas, divisorias y cerramientos donde se requiera control acústico, absorción sonora y aislamiento térmico mediante un panel con cara interior perforada.

La documentación suministrada recoge espesores de 50, 75, 100, 120 mm, ancho útil de 1000 mm y largo de Mínimo 2 m · máximo hasta 15 m.

Características del panel sandwich acústico de lana de roca para fachada con fijación oculta

Aplicación

Fachadas, divisorias y cerramientos donde se requiera control acústico, absorción sonora y aislamiento térmico mediante un panel con cara interior perforada.

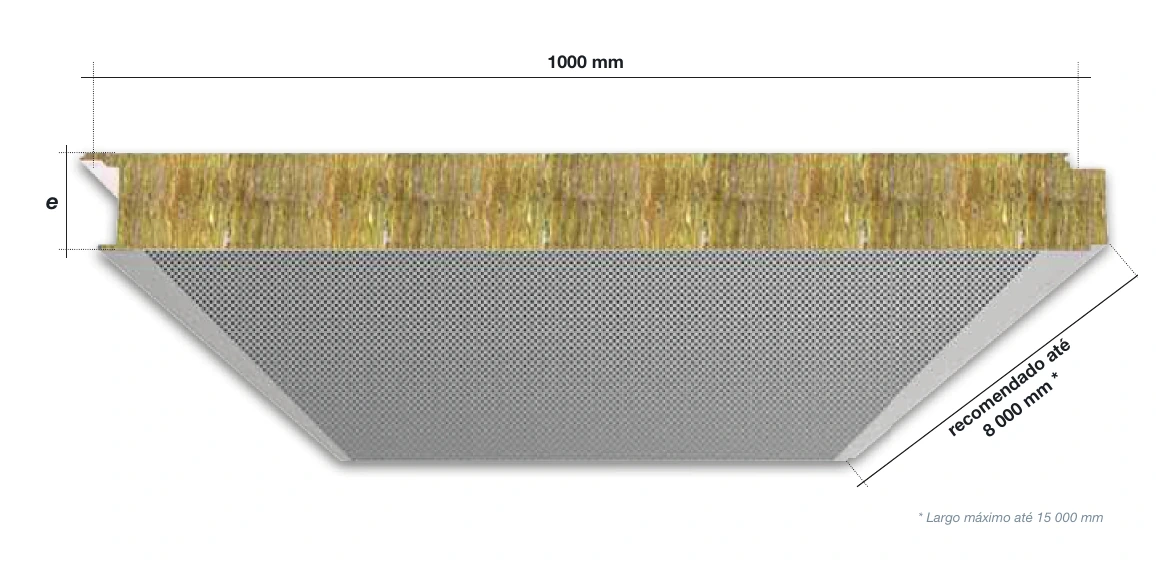

Dimensiones

Espesores50 / 75 / 100 / 120 mm
Ancho útil1000 mm
Ancho total1050 mm
LargoA medida, de 2 a 15 m
Largos de más de 6 mNo se recomiendan colores oscuros (p. ej., RAL 7012 y 7016), sobre todo con chapa exterior de menos de 0,6 mm

Núcleo aislante

  • Lana de roca.
  • Densidad estándar: 100 kg/m³.
  • Hasta 150 kg/m³ bajo consulta.
  • Conductividad térmica: 0,042 W/m·°C.

Soporte metálico

  • Acero S220GD+Z.
  • Chapa estándar: exterior 0,50 mm e interior 0,45 mm; hasta 0,8 mm bajo consulta.
  • Galvanizado estándar 140 g/m²; hasta 275 g/m² bajo consulta.

Prestación acústica

La cara interior es perforada para favorecer la absorción acústica.

Revestimientos, acabados y colores

Revestimiento estándar en poliéster de 25 µm. La ficha técnica contempla sistemas alternativos bajo consulta y colores disponibles según gama RAL.

Cuando el color sea crítico, debe verificarse mediante muestra real antes del pedido.

Instalación del panel sandwich acústico de lana de roca para fachada con fijación oculta

Junta con fijación oculta del panel sandwich de lana de roca acústico para fachada, vista desde la cara perforada
Junta entre paneles con el tornillo oculto, vista desde el interior.

La instalación debe realizarse sobre una estructura correctamente dimensionada, respetando las luces, fijaciones y condiciones de apoyo del proyecto.

  • Comprobar modulación y separación entre apoyos.
  • Utilizar fijaciones compatibles con el soporte y el espesor del panel.
  • Mantener correctamente cerrada la junta de fijación oculta.
  • Evitar daños en los revestimientos durante manipulación y montaje.

Importante: los datos de la ficha técnica no sustituyen el cálculo estructural específico de la obra.

PRESTACIONES DECLARADAS

Datos técnicos del panel sandwich acústico de lana de roca para fachada con fijación oculta

Datos técnicos del panel sandwich lana de roca acústico fachada fijación oculta

ConfiguraciónPanel aislante y fonoabsorbente de fachada, con fijación oculta y núcleo de lana de roca
Espesores50, 75, 100 y 120 mm · 40, 60, 80 y 150 mm, bajo pedido
Anchura útil1.000 mm · anchura total 1.050 mm
LongitudDe 2,00 a 15,00 m, a medida
Chapa de aceroS220GD, galvanizada Z140 · bajo pedido, hasta S350GD y Z275
Espesores de chapaExterior de 0,50 mm e interior de 0,45 mm · hasta 0,8 mm, bajo pedido

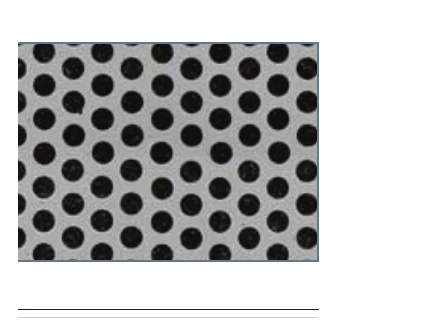

Cara interiorChapa perforada (perforación R4-T6)
NúcleoLana de roca de 100 kg/m³ (hasta 150 kg/m³, bajo pedido) · λ = 0,042 W/m·K
Reacción al fuegoA2-s1,d0
Aislamiento acústicoRw = 34 dB con 50 mm (ensayo) · ≥ 34 dB de 60 a 100 mm (estimado) · ≥ 37 dB con 120 mm (ensayo) y 150 mm (estimado)
Absorción acústicaαw = 1,00 (clase A), de 50 a 150 mm
RevestimientoPoliéster de 25 µm · bajo pedido: PVDF, PUR-PA y otros
ColoresRAL 9010, 9006, 7012, 7022, 5010, 3009 y 1015 · RAL 7024 y 6005, bajo consulta · cara interior RAL 9010 · otros RAL, bajo pedido

Comportamiento térmico y peso

Propiedad50 mm75 mm100 mm120 mm
Peso aprox. (kg/m²)13,015,518,020,0
R (m²·K/W)1,191,792,382,86
U (W/m²·K)0,740,510,390,33
Aislamiento acústico34 dB> 34 dB> 34 dB> 34 dB

Prestaciones acústicas

Datos declarados en la ficha técnica

Espesor50 mm75 mm100 mm120 mm
RW34 dB> 34 dB> 34 dB> 34 dB
Absorciónαw = 1,00 · Clase A

Pídenos la separación máxima entre apoyos para tu espesor y tu obra.

FICHA TÉCNICA

Ficha técnica · Panel Sandwich Lana de Roca Acústico para Fachada · Fijación Oculta

Descarga la ficha técnica del panel sandwich acústico de lana de roca para fachada con fijación oculta con las dimensiones y prestaciones declaradas para esta configuración.

IMÁGENES TÉCNICAS

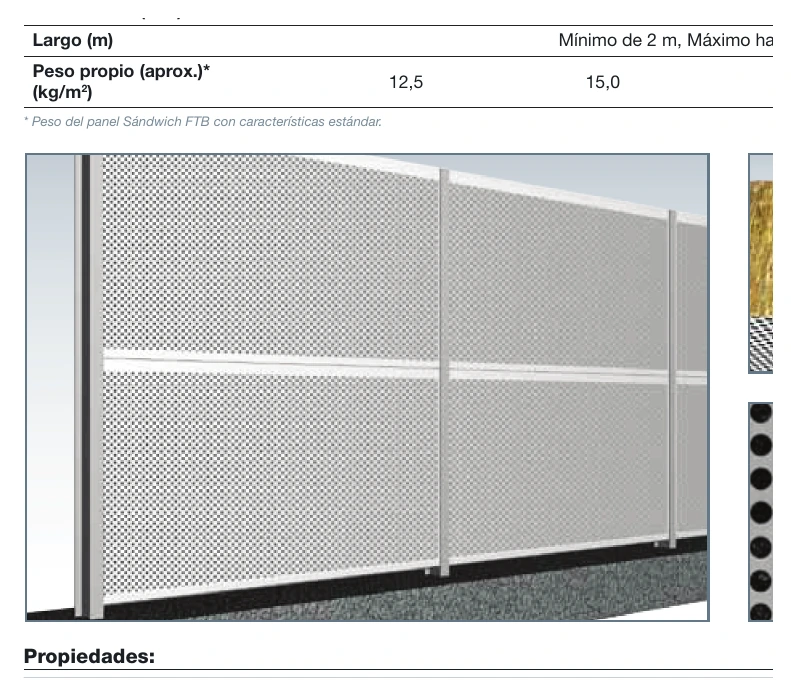

Detalles técnicos · Panel Sandwich Lana de Roca Acústico para Fachada · Fijación Oculta

PREGUNTAS

Preguntas frecuentes sobre panel sandwich lana de roca acústico fachada fijación oculta

Es un panel de fachada con núcleo de lana de roca, fijación oculta y chapa interior perforada. La ficha técnica suministrada documenta prestaciones térmicas y acústicas para distintos espesores.

La combinación del núcleo de lana de roca y la chapa interior perforada permite aportar aislamiento y absorción acústica.

RW = 34 dB para 50 mm y superior a 34 dB para espesores superiores.

No. Para este panel no hay valores DLR ni DLα declarados.

No. Pídenos la separación máxima entre apoyos para tu espesor y tu obra y te la indicamos.

REMATES Y ACCESORIOS

Accesorios para panel sandwich acústico de lana de roca para fachada con fijación oculta

INFORMACIÓN TÉCNICA

Guías sobre panel sandwich lana de roca

En un panel sandwich lana de roca acústico fachada fijación oculta conviene valorar el sistema de junta, el espesor, el aislamiento térmico y las prestaciones acústicas declaradas. Consulta nuestra información técnica sobre paneles sandwich.

SERVICIO DE OBRA

Equipo especializado para el montaje de panel sandwich

Valoramos obra nueva, rehabilitación, sustitución de cubiertas y fachadas, colocación de rematería y trabajos con chapa o lucernarios.

El presupuesto depende de la geometría, altura, accesos, medios auxiliares, ubicación, fijaciones y encuentros que deba resolver la obra.
