PANEL SANDWICH FRIGORIFICO



Panel sándwich Frigorífico. Panel indicado para instalaciones que requieran un alto grado de aislamiento:  ideal para la industria agroalimentaria, instalación de cámaras frigoríficas, salas de laboratorios, etc.

También utilizados en la construcción de viviendas por sus prestaciones de calidad, eficiencia energética, rigidez y facilidad de montaje.



Se compone de dos caras metálicas y núcleo aislante rígido, diseñado para aplicaciones que requieran un alto grado de aislamiento: industria agroalimentaria, cámaras frigoríficas, laboratorios, etc.

Excelente comportamiento ante el fuego, certificado CLASE 1 según el tipo de poliuretano y con un núcleo aislante puede utilizarse espuma PUR o PIR. Disponible en diversos espesores de acero, con recubrimientos aptos para el contacto con alimentos.

Los paneles tienes altas prestaciones mecánicas, certificadas mediante ensayos en laboratorio y son idóneos para utilizarse como cerramiento exterior de fachadas y techos gracias a su alta rigidez, resistencia ante impactos y durabilidad.



Los paneles tienen resistencia a agentes biológicos, gracias a la estructura cerrada del núcleo aislante, son inmunes al ataque de hongos, mohos y otros agentes biológicos que pudieran deteriorar el panel. Por tanto, son idóneos para aplicaciones que requieran alto grado de higiene y salubridad (sector agroalimentario, laboratorios, etc.).

El núcleo aislante del panel no absorbe agua, manteniendo por tanto sus prestaciones térmicas a lo largo de toda su vida útil. Por ello, además, puede ser instalado en condiciones meteorológicas adversas.



La junta del panel está certificada por empresas certificadoras externas sin necesidad de sellado adicional de silicona (bajo los parámetros de permeabilidad indicados). Dando una estanqueidad acreditada mediante ensayos en laboratorio de:

Permeabilidad al aire: 0,013 m3 /h m2 a 50 Pa

Permeabilidad al agua: CLASE A* - 1.200 Pa (*) Clase A: Para aplicaciones exigentes con lluvia intensa y fuertes vientos.

Solicitar Presupuesto a traves Formulario...

SELECCIONE EL PANEL QUE LE INTERESE Y SOLICITE INFORMACIÓN, PRECIOS Y CONDICIONES

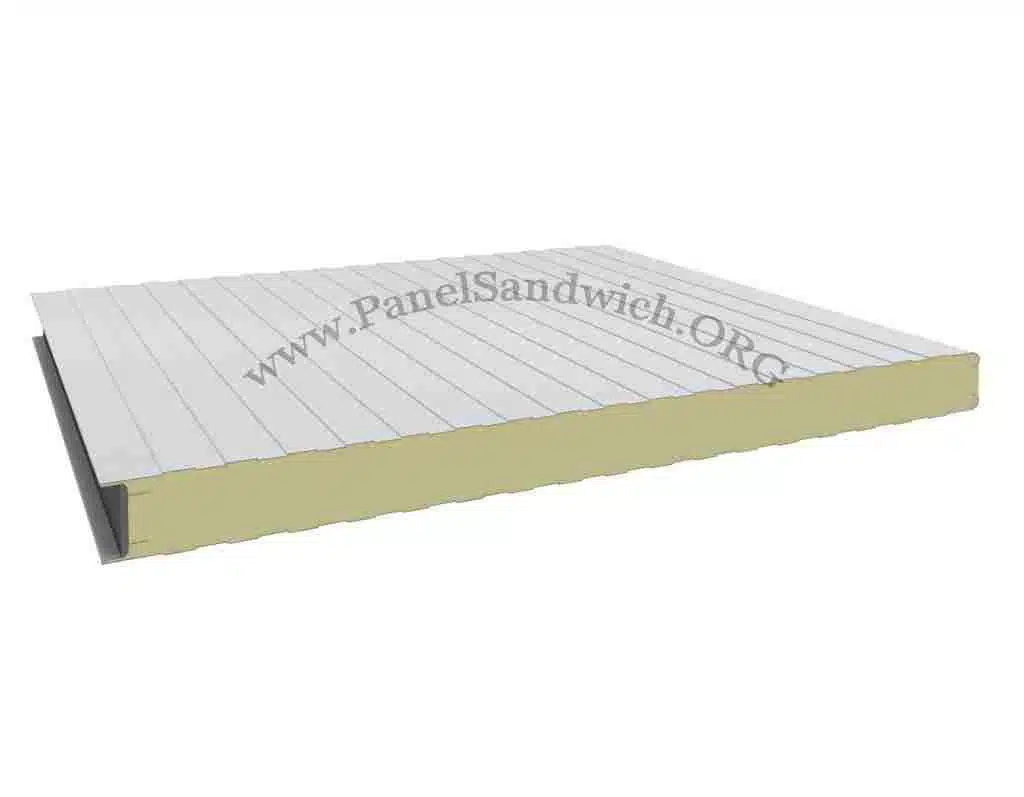

Panel Sandwich Frigorifico Conservacion- 4.00/8.00 cm.
,
5/ 5
<h1>Panel Sandwich Frigorifico Conservacion.</h1> <p>  </p> <p>Panel aislante compuesto por dos chapas metálicas en perfiles, unidas por un núcleo aislante de espuma rígida de Poliuretano (PUR) o Polisocianurato (PIR).</p> <p>Panel producido de acuerdo con la EN 14509 y sujeto a la evaluaciónv y verificación de la regularidad de rendimiento de acuerdo con el sistema 1</p> <p><span> </span></p> <p><strong>Aplicación:<br /><br /></strong>Cámaras de frio industrial.</p> <p><strong>Tipo de Unión:</strong></p> <p><strong><br /></strong><span>Unión: Tornillo Visto </span></p> <p><span>Tornillería: Tornillo con arandela</span></p> <p><span><img src="https://panelsandwich.org/img/cms/union%20frigo.png" alt="detalle union panel frigorifico" width="250" height="250" /></span></p> <p></p> <p><strong>Dimensiones:</strong></p> <p><span>Espesores: 60–80–100–120–150–180–200 mm </span>±<span>1 mm</span></p> <p><span>Anchura: 1000 — 1165 mm </span>±<span>1 mm</span></p> <p><span>Largo: 2,00 — 18,00 m ±10 mm<br /><br /><strong>Soporte metálico:</strong></span></p> <p>Núcleo en chapa de acero calidad S250GD: EN 10346</p> <p>Bobinas lacadas de revestimiento orgánico: EN10169+A1</p> <p>Espesores: 0,5 mm</p> <p> </p> <p><strong>Núcleo aislante:</strong></p> <p>Poliuretano (PUR) | Polisocianurato (PIR)</p> <p>Conductividad Térmica: <span style="text-decoration:underline;">PUR</span>: 0,022 W/mK | <span style="text-decoration:underline;">PIR</span>: 0,022 /mK</p> <p>Densidad: 40 kg/m<sup>3</sup> ±10%</p> <p>Reacción al fuego: <span style="text-decoration:underline;">PUR</span>: B-s2,d0 | <span style="text-decoration:underline;">PIR</span>: B-s2,d0 | <span style="text-decoration:underline;">PIR-HI</span>: B-1,d0</p> <p>Resistencia a la tracción en las chapas (adhesión) &gt; 0.10 MPa</p> <p>Resistencia a la compresión al 10% de deformación &gt;0.10 MPa</p> <p> </p> <p><strong>Revestimiento:</strong></p> <p>Standard: Pintura poliéster 25  µm</p> <p><span>Especiales: Granite HDX 55 </span>µ<span>m | PVC <em>food-safe</em></span></p> <p></p> <p><strong>Comportamiento Térmico y Pesos</strong></p> <p><strong> </strong></p> <table style="border-style:solid;"><tbody><tr><td width="206" style="text-align:center;"> <p><strong>Espesor</strong></p> </td> <td width="64" style="text-align:center;"> <p><strong>mm</strong></p> </td> <td width="57" style="text-align:center;"> <p><strong>60</strong></p> </td> <td width="57" style="text-align:center;"> <p><strong>80</strong></p> </td> <td width="58" style="text-align:center;"> <p><strong>100</strong></p> </td> <td width="57" style="text-align:center;"> <p><strong>120</strong></p> </td> <td width="57" style="text-align:center;"> <p><strong>150</strong></p> </td> <td width="57" style="text-align:center;"> <p><strong>180</strong></p> </td> <td width="58" style="text-align:center;"> <p><strong>200</strong></p> </td> </tr><tr><td width="206" style="text-align:center;"> <p><strong>Transmisión Térmica, U (EN 14509 A.10)</strong></p> </td> <td width="64" style="text-align:center;"> <p><strong>W/m</strong><strong>2</strong><strong>K</strong></p> </td> <td width="57" style="text-align:center;"> <p>0,38</p> </td> <td width="57" style="text-align:center;"> <p>0,29</p> </td> <td width="58" style="text-align:center;"> <p>0,23</p> </td> <td width="57" style="text-align:center;"> <p>0,19</p> </td> <td width="57" style="text-align:center;"> <p>0,15</p> </td> <td width="57" style="text-align:center;"> <p>0,13</p> </td> <td width="58" style="text-align:center;"> <p>0,12</p> </td> </tr><tr><td width="206" style="text-align:center;"> <p><strong>Peso (Chapa de Acero | Espesor 0,5/0,5)</strong></p> </td> <td width="64" style="text-align:center;"> <p><strong>Kg/m</strong><strong>2</strong></p> </td> <td width="57" style="text-align:center;"> <p>9,9</p> </td> <td width="57" style="text-align:center;"> <p>10,7</p> </td> <td width="58" style="text-align:center;"> <p>11,5</p> </td> <td width="57" style="text-align:center;"> <p>12,3</p> </td> <td width="57" style="text-align:center;"> <p>13,5</p> </td> <td width="57" style="text-align:center;"> <p>14,7</p> </td> <td width="58" style="text-align:center;"> <p>15,5</p> </td> </tr></tbody></table><p><strong> </strong></p> <p><strong>Tablas de Cálculo Directo.</strong></p> <p></p> <p>Chapa de Acero | Espesores 0,5/0,5</p> <p><span>Condición de apoyo simple</span></p> <table><tbody><tr><td width="675"> <table width="100%"><tbody><tr><td> <table style="border-style:solid;"><tbody><tr><td rowspan="2" style="text-align:center;width:62.8438px;"> <p> </p> <p><strong>Espesor mm</strong></p> </td> <td rowspan="2" style="text-align:center;width:46.5938px;"> <p> </p> <p><strong>Carga</strong></p> </td> <td colspan="15" style="text-align:center;width:652.578px;"> <p><strong>Cargas uniformemente distribuidas [kN/m</strong><strong>2</strong><strong>] Vano L [m]</strong></p> </td> </tr><tr><td style="text-align:center;width:42.6406px;"> <p><strong>1,50</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p><strong>1,75</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p><strong>2,00</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p><strong>2,25</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p><strong>2,50</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p><strong>2,75</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p><strong>3,00</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p><strong>3,25</strong></p> </td> <td style="text-align:center;width:35.9219px;"> <p><strong>3,50</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p><strong>3,75</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p><strong>4,00</strong></p> </td> <td style="text-align:center;width:47.5625px;"> <p><strong>4,25</strong></p> </td> <td style="text-align:center;width:47.5625px;"> <p><strong>4,50</strong></p> </td> <td style="text-align:center;width:47.5625px;"> <p><strong>4,75</strong></p> </td> <td style="text-align:center;width:47.5625px;"> <p><strong>5,00</strong></p> </td> </tr><tr><td rowspan="2" style="text-align:center;width:62.8438px;"> <p><strong>60</strong></p> </td> <td style="text-align:center;width:46.5938px;"> <p><strong>◄</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p>3,09</p> </td> <td style="text-align:center;width:42.6406px;"> <p>2,43</p> </td> <td style="text-align:center;width:42.6406px;"> <p>1,94</p> </td> <td style="text-align:center;width:42.6406px;"> <p>1,56</p> </td> <td style="text-align:center;width:42.6406px;"> <p>1,27</p> </td> <td style="text-align:center;width:42.6406px;"> <p>1,04</p> </td> <td style="text-align:center;width:42.6406px;"> <p>0,85</p> </td> <td style="text-align:center;width:42.6406px;"> <p>0,70</p> </td> <td style="text-align:center;width:35.9219px;"> <p>0,55</p> </td> <td style="text-align:center;width:42.6406px;"> <p>0,41</p> </td> <td style="text-align:center;width:42.6406px;"> <p>0,30</p> </td> <td style="text-align:center;width:47.5625px;"> <p> </p> </td> <td style="text-align:center;width:47.5625px;"> <p> </p> </td> <td style="text-align:center;width:47.5625px;"> <p> </p> </td> <td style="text-align:center;width:47.5625px;"> <p> </p> </td> </tr><tr><td style="text-align:center;width:46.5938px;"> <p><strong>►</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p>3,09</p> </td> <td style="text-align:center;width:42.6406px;"> <p>2,43</p> </td> <td style="text-align:center;width:42.6406px;"> <p>1,94</p> </td> <td style="text-align:center;width:42.6406px;"> <p>1,56</p> </td> <td style="text-align:center;width:42.6406px;"> <p>1,27</p> </td> <td style="text-align:center;width:42.6406px;"> <p>1,04</p> </td> <td style="text-align:center;width:42.6406px;"> <p>0,85</p> </td> <td style="text-align:center;width:42.6406px;"> <p>0,70</p> </td> <td style="text-align:center;width:35.9219px;"> <p>0,55</p> </td> <td style="text-align:center;width:42.6406px;"> <p>0,41</p> </td> <td style="text-align:center;width:42.6406px;"> <p>0,30</p> </td> <td style="text-align:center;width:47.5625px;"> <p> </p> </td> <td style="text-align:center;width:47.5625px;"> <p> </p> </td> <td style="text-align:center;width:47.5625px;"> <p> </p> </td> <td style="text-align:center;width:47.5625px;"> <p> </p> </td> </tr><tr><td rowspan="2" style="text-align:center;width:62.8438px;"> <p><strong>80</strong></p> </td> <td style="text-align:center;width:46.5938px;"> <p><strong>◄</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  4,59 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,69 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,01 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,48 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,07 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,73 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,46 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,24 </span></p> </td> <td style="text-align:center;width:35.9219px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,05 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 0,90 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  0,77 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">0,66 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  0,57 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">0,46 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  0,37 </span></p> </td> </tr><tr><td style="text-align:center;width:46.5938px;"> <p><strong>►</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p>4,59</p> </td> <td style="text-align:center;width:42.6406px;"> <p>3,69</p> </td> <td style="text-align:center;width:42.6406px;"> <p>3,01</p> </td> <td style="text-align:center;width:42.6406px;"> <p>2,48</p> </td> <td style="text-align:center;width:42.6406px;"> <p>2,07</p> </td> <td style="text-align:center;width:42.6406px;"> <p>1,73</p> </td> <td style="text-align:center;width:42.6406px;"> <p>1,46</p> </td> <td style="text-align:center;width:42.6406px;"> <p>1,24</p> </td> <td style="text-align:center;width:35.9219px;"> <p>1,05</p> </td> <td style="text-align:center;width:42.6406px;"> <p>0,90</p> </td> <td style="text-align:center;width:42.6406px;"> <p>0,77</p> </td> <td style="text-align:center;width:47.5625px;"> <p>0,66</p> </td> <td style="text-align:center;width:47.5625px;"> <p>0,57</p> </td> <td style="text-align:center;width:47.5625px;"> <p>0,46</p> </td> <td style="text-align:center;width:47.5625px;"> <p>0,37</p> </td> </tr><tr><td rowspan="2" style="text-align:center;width:62.8438px;"> <p><strong>100</strong></p> </td> <td style="text-align:center;width:46.5938px;"> <p><strong>◄</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  6,11 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  4,97 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  4,11 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,45 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,91 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,48 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,12 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,82 </span></p> </td> <td style="text-align:center;width:35.9219px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,58 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,37 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,19 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,04 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  0,91 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  0,79 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">0,70</span></p> </td> </tr><tr><td style="text-align:center;width:46.5938px;"> <p><strong>►</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p>6,11</p> </td> <td style="text-align:center;width:42.6406px;"> <p>4,97</p> </td> <td style="text-align:center;width:42.6406px;"> <p>4,11</p> </td> <td style="text-align:center;width:42.6406px;"> <p>3,45</p> </td> <td style="text-align:center;width:42.6406px;"> <p>2,91</p> </td> <td style="text-align:center;width:42.6406px;"> <p>2,48</p> </td> <td style="text-align:center;width:42.6406px;"> <p>2,12</p> </td> <td style="text-align:center;width:42.6406px;"> <p>1,82</p> </td> <td style="text-align:center;width:35.9219px;"> <p>1,58</p> </td> <td style="text-align:center;width:42.6406px;"> <p>1,37</p> </td> <td style="text-align:center;width:42.6406px;"> <p>1,19</p> </td> <td style="text-align:center;width:47.5625px;"> <p>1,04</p> </td> <td style="text-align:center;width:47.5625px;"> <p>0,91</p> </td> <td style="text-align:center;width:47.5625px;"> <p>0,79</p> </td> <td style="text-align:center;width:47.5625px;"> <p>0,70</p> </td> </tr><tr><td rowspan="2" style="text-align:center;width:62.8438px;"> <p><strong>120</strong></p> </td> <td style="text-align:center;width:46.5938px;"> <p><strong>◄</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  7,62 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  6,28 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  5,24 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 4,43 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,78 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,25 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,81 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 2,44 </span></p> </td> <td style="text-align:center;width:35.9219px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,13 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,87 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,64 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,45 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,28 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,13 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,01 </span></p> </td> </tr><tr><td style="text-align:center;width:46.5938px;"> <p><strong>►</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p>7,62</p> </td> <td style="text-align:center;width:42.6406px;"> <p>6,28</p> </td> <td style="text-align:center;width:42.6406px;"> <p>5,24</p> </td> <td style="text-align:center;width:42.6406px;"> <p>4,43</p> </td> <td style="text-align:center;width:42.6406px;"> <p>3,78</p> </td> <td style="text-align:center;width:42.6406px;"> <p>3,25</p> </td> <td style="text-align:center;width:42.6406px;"> <p>2,81</p> </td> <td style="text-align:center;width:42.6406px;"> <p>2,44</p> </td> <td style="text-align:center;width:35.9219px;"> <p>2,13</p> </td> <td style="text-align:center;width:42.6406px;"> <p>1,87</p> </td> <td style="text-align:center;width:42.6406px;"> <p>1,64</p> </td> <td style="text-align:center;width:47.5625px;"> <p>1,45</p> </td> <td style="text-align:center;width:47.5625px;"> <p>1,28</p> </td> <td style="text-align:center;width:47.5625px;"> <p>1,13</p> </td> <td style="text-align:center;width:47.5625px;"> <p>1,01</p> </td> </tr><tr><td rowspan="2" style="text-align:center;width:62.8438px;"> <p><strong>150</strong></p> </td> <td style="text-align:center;width:46.5938px;"> <p><strong>◄</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  8,26 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  7,08 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 6,20 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  5,51 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 4,96 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 4,44 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,85 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,28 </span></p> </td> <td style="text-align:center;width:35.9219px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,83 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,47 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,17 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,92 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,71 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,54 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,39 </span></p> </td> </tr><tr><td style="text-align:center;width:46.5938px;"> <p><strong>►</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p>8,26</p> </td> <td style="text-align:center;width:42.6406px;"> <p>7,08</p> </td> <td style="text-align:center;width:42.6406px;"> <p>6,20</p> </td> <td style="text-align:center;width:42.6406px;"> <p>5,51</p> </td> <td style="text-align:center;width:42.6406px;"> <p>4,96</p> </td> <td style="text-align:center;width:42.6406px;"> <p>4,44</p> </td> <td style="text-align:center;width:42.6406px;"> <p>3,85</p> </td> <td style="text-align:center;width:42.6406px;"> <p>3,28</p> </td> <td style="text-align:center;width:35.9219px;"> <p>2,83</p> </td> <td style="text-align:center;width:42.6406px;"> <p>2,47</p> </td> <td style="text-align:center;width:42.6406px;"> <p>2,17</p> </td> <td style="text-align:center;width:47.5625px;"> <p>1,92</p> </td> <td style="text-align:center;width:47.5625px;"> <p>1,71</p> </td> <td style="text-align:center;width:47.5625px;"> <p>1,54</p> </td> <td style="text-align:center;width:47.5625px;"> <p>1,39</p> </td> </tr><tr><td rowspan="2" style="text-align:center;width:62.8438px;"> <p><strong>180</strong></p> </td> <td style="text-align:center;width:46.5938px;"> <p><strong>◄</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 8,90 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  7,63 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  6,68 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  5,94 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  5,34 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 4,86 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 4,45 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,95 </span></p> </td> <td style="text-align:center;width:35.9219px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,41 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,97 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,61 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,31 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">2,06 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,85 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,67 </span></p> </td> </tr><tr><td style="text-align:center;width:46.5938px;"> <p><strong>►</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p>8,90</p> </td> <td style="text-align:center;width:42.6406px;"> <p>7,63</p> </td> <td style="text-align:center;width:42.6406px;"> <p>6,68</p> </td> <td style="text-align:center;width:42.6406px;"> <p>5,94</p> </td> <td style="text-align:center;width:42.6406px;"> <p>5,34</p> </td> <td style="text-align:center;width:42.6406px;"> <p>4,86</p> </td> <td style="text-align:center;width:42.6406px;"> <p>4,45</p> </td> <td style="text-align:center;width:42.6406px;"> <p>3,95</p> </td> <td style="text-align:center;width:35.9219px;"> <p>3,41</p> </td> <td style="text-align:center;width:42.6406px;"> <p>2,97</p> </td> <td style="text-align:center;width:42.6406px;"> <p>2,61</p> </td> <td style="text-align:center;width:47.5625px;"> <p>2,31</p> </td> <td style="text-align:center;width:47.5625px;"> <p>2,06</p> </td> <td style="text-align:center;width:47.5625px;"> <p>1,85</p> </td> <td style="text-align:center;width:47.5625px;"> <p>1,67</p> </td> </tr><tr><td rowspan="2" style="text-align:center;width:62.8438px;"> <p><strong>200</strong></p> </td> <td style="text-align:center;width:46.5938px;"> <p><strong>◄</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  9,33 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 8,00 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  7,00 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  6,22 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 5,60 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 5,09 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  4,67 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  4,31 </span></p> </td> <td style="text-align:center;width:35.9219px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,79 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 3,30 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 2,90 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,57 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,29 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">2,06 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,86 </span></p> </td> </tr><tr><td style="text-align:center;width:46.5938px;"> <p><strong>►</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p>9,33</p> </td> <td style="text-align:center;width:42.6406px;"> <p>8,00</p> </td> <td style="text-align:center;width:42.6406px;"> <p>7,00</p> </td> <td style="text-align:center;width:42.6406px;"> <p>6,22</p> </td> <td style="text-align:center;width:42.6406px;"> <p>5,60</p> </td> <td style="text-align:center;width:42.6406px;"> <p>5,09</p> </td> <td style="text-align:center;width:42.6406px;"> <p>4,67</p> </td> <td style="text-align:center;width:42.6406px;"> <p>4,31</p> </td> <td style="text-align:center;width:35.9219px;"> <p>3,79</p> </td> <td style="text-align:center;width:42.6406px;"> <p>3,30</p> </td> <td style="text-align:center;width:42.6406px;"> <p>2,90</p> </td> <td style="text-align:center;width:47.5625px;"> <p>2,57</p> </td> <td style="text-align:center;width:47.5625px;"> <p>2,29</p> </td> <td style="text-align:center;width:47.5625px;"> <p>2,06</p> </td> <td style="text-align:center;width:47.5625px;"> <p>1,86</p> </td> </tr></tbody></table><p><span> </span></p> </td> </tr></tbody></table>  </td> </tr></tbody></table><p><strong>◄ </strong>Succión exterior <strong>► </strong>Presión exterior</p> <p>     </p> <p><span>Condición de apoyo múltiple</span></p> <table style="border-style:solid;"><tbody><tr><td rowspan="2" width="61" style="text-align:center;"> <p> </p> <br /><p><strong>Espesor mm</strong></p> </td> <td rowspan="2" width="43" style="text-align:center;"> <p> </p> <p><strong>Carga</strong></p> </td> <td colspan="15" width="566" style="text-align:center;"> <p><strong>Cargas uniformemente distribuidas [kN/m</strong><strong>2</strong><strong>] Vano L [m]</strong></p> </td> </tr><tr><td width="38" style="text-align:center;"> <p><strong>1,50</strong></p> </td> <td width="38" style="text-align:center;"> <p><strong>1,75</strong></p> </td> <td width="38" style="text-align:center;"> <p><strong>2,00</strong></p> </td> <td width="38" style="text-align:center;"> <p><strong>2,25</strong></p> </td> <td width="38" style="text-align:center;"> <p><strong>2,50</strong></p> </td> <td width="38" style="text-align:center;"> <p><strong>2,75</strong></p> </td> <td width="38" style="text-align:center;"> <p><strong>3,00</strong></p> </td> <td width="38" style="text-align:center;"> <p><strong>3,25</strong></p> </td> <td width="38" style="text-align:center;"> <p><strong>3,50</strong></p> </td> <td width="38" style="text-align:center;"> <p><strong>3,75</strong></p> </td> <td width="38" style="text-align:center;"> <p><strong>4,00</strong></p> </td> <td width="38" style="text-align:center;"> <p><strong>4,25</strong></p> </td> <td width="38" style="text-align:center;"> <p><strong>4,50</strong></p> </td> <td width="38" style="text-align:center;"> <p><strong>4,75</strong></p> </td> <td width="38" style="text-align:center;"> <p><strong>5,00</strong></p> </td> </tr><tr><td rowspan="2" width="61" style="text-align:center;"> <p><strong>60</strong></p> </td> <td width="43" style="text-align:center;"> <p><strong>◄</strong></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,36 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,75 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,30 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,96 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,68 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,46 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,28 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,13 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,00 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 0,90 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 0,80 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  0,72 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">0,65 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">0,58 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  0,53 </span></p> </td> </tr><tr><td width="43" style="text-align:center;"> <p><strong>►</strong></p> </td> <td width="38" style="text-align:center;"> <p>3,36</p> </td> <td width="38" style="text-align:center;"> <p>2,75</p> </td> <td width="38" style="text-align:center;"> <p>2,30</p> </td> <td width="38" style="text-align:center;"> <p>1,96</p> </td> <td width="38" style="text-align:center;"> <p>1,68</p> </td> <td width="38" style="text-align:center;"> <p>1,46</p> </td> <td width="38" style="text-align:center;"> <p>1,28</p> </td> <td width="38" style="text-align:center;"> <p>1,13</p> </td> <td width="38" style="text-align:center;"> <p>1,00</p> </td> <td width="38" style="text-align:center;"> <p>0,90</p> </td> <td width="38" style="text-align:center;"> <p>0,80</p> </td> <td width="38" style="text-align:center;"> <p>0,72</p> </td> <td width="38" style="text-align:center;"> <p>0,65</p> </td> <td width="38" style="text-align:center;"> <p>0,58</p> </td> <td width="38" style="text-align:center;"> <p>0,53</p> </td> </tr><tr><td rowspan="2" width="61" style="text-align:center;"> <p><strong>80</strong></p> </td> <td width="43" style="text-align:center;"> <p><strong>◄</strong></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  4,21 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,61 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,16 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,81 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,49 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,18 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,93 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,71 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,49 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,29 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,14 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,01 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">0,90 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  0,81 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  0,73 </span></p> </td> </tr><tr><td width="43" style="text-align:center;"> <p><strong>►</strong></p> </td> <td width="38" style="text-align:center;"> <p>4,21</p> </td> <td width="38" style="text-align:center;"> <p>3,61</p> </td> <td width="38" style="text-align:center;"> <p>3,16</p> </td> <td width="38" style="text-align:center;"> <p>2,81</p> </td> <td width="38" style="text-align:center;"> <p>2,49</p> </td> <td width="38" style="text-align:center;"> <p>2,18</p> </td> <td width="38" style="text-align:center;"> <p>1,93</p> </td> <td width="38" style="text-align:center;"> <p>1,71</p> </td> <td width="38" style="text-align:center;"> <p>1,49</p> </td> <td width="38" style="text-align:center;"> <p>1,29</p> </td> <td width="38" style="text-align:center;"> <p>1,14</p> </td> <td width="38" style="text-align:center;"> <p>1,01</p> </td> <td width="38" style="text-align:center;"> <p>0,90</p> </td> <td width="38" style="text-align:center;"> <p>0,81</p> </td> <td width="38" style="text-align:center;"> <p>0,73</p> </td> </tr><tr><td rowspan="2" width="61" style="text-align:center;"> <p><strong>100</strong></p> </td> <td width="43" style="text-align:center;"> <p><strong>◄</strong></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 4,64 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,98 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,48 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 3,09 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,78 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,53 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,32 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,14 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,87 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,63 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,43 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,27 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,13 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,02 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  0,92 </span></p> </td> </tr><tr><td width="43" style="text-align:center;"> <p><strong>►</strong></p> </td> <td width="38" style="text-align:center;"> <p>4,64</p> </td> <td width="38" style="text-align:center;"> <p>3,98</p> </td> <td width="38" style="text-align:center;"> <p>3,48</p> </td> <td width="38" style="text-align:center;"> <p>3,09</p> </td> <td width="38" style="text-align:center;"> <p>2,78</p> </td> <td width="38" style="text-align:center;"> <p>2,53</p> </td> <td width="38" style="text-align:center;"> <p>2,32</p> </td> <td width="38" style="text-align:center;"> <p>2,14</p> </td> <td width="38" style="text-align:center;"> <p>1,87</p> </td> <td width="38" style="text-align:center;"> <p>1,63</p> </td> <td width="38" style="text-align:center;"> <p>1,43</p> </td> <td width="38" style="text-align:center;"> <p>1,27</p> </td> <td width="38" style="text-align:center;"> <p>1,13</p> </td> <td width="38" style="text-align:center;"> <p>1,02</p> </td> <td width="38" style="text-align:center;"> <p>0,92</p> </td> </tr><tr><td rowspan="2" width="61" style="text-align:center;"> <p><strong>120</strong></p> </td> <td width="43" style="text-align:center;"> <p><strong>◄</strong></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 5,06 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 4,34 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 3,80 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,38 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 3,04 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,76 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,53 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,34 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,17 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,96 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,73 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,53 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,36 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,22 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,10 </span></p> </td> </tr><tr><td width="43" style="text-align:center;"> <p><strong>►</strong></p> </td> <td width="38" style="text-align:center;"> <p>5,06</p> </td> <td width="38" style="text-align:center;"> <p>4,34</p> </td> <td width="38" style="text-align:center;"> <p>3,80</p> </td> <td width="38" style="text-align:center;"> <p>3,38</p> </td> <td width="38" style="text-align:center;"> <p>3,04</p> </td> <td width="38" style="text-align:center;"> <p>2,76</p> </td> <td width="38" style="text-align:center;"> <p>2,53</p> </td> <td width="38" style="text-align:center;"> <p>2,34</p> </td> <td width="38" style="text-align:center;"> <p>2,17</p> </td> <td width="38" style="text-align:center;"> <p>1,96</p> </td> <td width="38" style="text-align:center;"> <p>1,73</p> </td> <td width="38" style="text-align:center;"> <p>1,53</p> </td> <td width="38" style="text-align:center;"> <p>1,36</p> </td> <td width="38" style="text-align:center;"> <p>1,22</p> </td> <td width="38" style="text-align:center;"> <p>1,10</p> </td> </tr><tr><td rowspan="2" width="61" style="text-align:center;"> <p><strong>150</strong></p> </td> <td width="43" style="text-align:center;"> <p><strong>◄</strong></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  5,70 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 4,89 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  4,28 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 3,80 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,42 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,11 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,85 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,63 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 2,44 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,28 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,14 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,92 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,71 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,54 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,39 </span></p> </td> </tr><tr><td width="43" style="text-align:center;"> <p><strong>►</strong></p> </td> <td width="38" style="text-align:center;"> <p>5,70</p> </td> <td width="38" style="text-align:center;"> <p>4,89</p> </td> <td width="38" style="text-align:center;"> <p>4,28</p> </td> <td width="38" style="text-align:center;"> <p>3,80</p> </td> <td width="38" style="text-align:center;"> <p>3,42</p> </td> <td width="38" style="text-align:center;"> <p>3,11</p> </td> <td width="38" style="text-align:center;"> <p>2,85</p> </td> <td width="38" style="text-align:center;"> <p>2,63</p> </td> <td width="38" style="text-align:center;"> <p>2,44</p> </td> <td width="38" style="text-align:center;"> <p>2,28</p> </td> <td width="38" style="text-align:center;"> <p>2,14</p> </td> <td width="38" style="text-align:center;"> <p>1,92</p> </td> <td width="38" style="text-align:center;"> <p>1,71</p> </td> <td width="38" style="text-align:center;"> <p>1,54</p> </td> <td width="38" style="text-align:center;"> <p>1,39</p> </td> </tr><tr><td rowspan="2" width="61" style="text-align:center;"> <p><strong>180</strong></p> </td> <td width="43" style="text-align:center;"> <p><strong>◄</strong></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  6,34 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 5,44 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  4,76 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  4,23 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,81 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,46 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,17 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,93 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,72 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,54 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,38 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,24 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">2,06 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,85 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,67 </span></p> </td> </tr><tr><td width="43" style="text-align:center;"> <p><strong>►</strong></p> </td> <td width="38" style="text-align:center;"> <p>6,34</p> </td> <td width="38" style="text-align:center;"> <p>5,44</p> </td> <td width="38" style="text-align:center;"> <p>4,76</p> </td> <td width="38" style="text-align:center;"> <p>4,23</p> </td> <td width="38" style="text-align:center;"> <p>3,81</p> </td> <td width="38" style="text-align:center;"> <p>3,46</p> </td> <td width="38" style="text-align:center;"> <p>3,17</p> </td> <td width="38" style="text-align:center;"> <p>2,93</p> </td> <td width="38" style="text-align:center;"> <p>2,72</p> </td> <td width="38" style="text-align:center;"> <p>2,54</p> </td> <td width="38" style="text-align:center;"> <p>2,38</p> </td> <td width="38" style="text-align:center;"> <p>2,24</p> </td> <td width="38" style="text-align:center;"> <p>2,06</p> </td> <td width="38" style="text-align:center;"> <p>1,85</p> </td> <td width="38" style="text-align:center;"> <p>1,67</p> </td> </tr><tr><td rowspan="2" width="61" style="text-align:center;"> <p><strong>200</strong></p> </td> <td width="43" style="text-align:center;"> <p><strong>◄</strong></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  6,77 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 5,80 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 5,08 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  4,51 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 4,06 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,69 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,39 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,13 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 2,90 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,71 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,54 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,39 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,26 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">2,06 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,86 </span></p> </td> </tr><tr><td width="43" style="text-align:center;"> <p><strong>►</strong></p> </td> <td width="38" style="text-align:center;"> <p>6,77</p> </td> <td width="38" style="text-align:center;"> <p>5,80</p> </td> <td width="38" style="text-align:center;"> <p>5,08</p> </td> <td width="38" style="text-align:center;"> <p>4,51</p> </td> <td width="38" style="text-align:center;"> <p>4,06</p> </td> <td width="38" style="text-align:center;"> <p>3,69</p> </td> <td width="38" style="text-align:center;"> <p>3,39</p> </td> <td width="38" style="text-align:center;"> <p>3,13</p> </td> <td width="38" style="text-align:center;"> <p>2,90</p> </td> <td width="38" style="text-align:center;"> <p>2,71</p> </td> <td width="38" style="text-align:center;"> <p>2,54</p> </td> <td width="38" style="text-align:center;"> <p>2,39</p> </td> <td width="38" style="text-align:center;"> <p>2,26</p> </td> <td width="38" style="text-align:center;"> <p>2,06</p> </td> <td width="38" style="text-align:center;"> <p>1,86</p> </td> </tr></tbody></table>
PFR04B
Panel Sandwich Frigorifico Conservacion- 4.00/8.00 cm.

PFR- Panel Sandwich Frigorifico. Salas Conservacion

Detalles
Ver detalles
Panel Sandwich Frigorifico Congelación- 10.00/20.00 cm.
,
5/ 5
<h1>Panel Sandwich Frigorifico Congelacion.</h1> <p>  </p> <p>Panel aislante compuesto por dos chapas metálicas en perfiles, unidas por un núcleo aislante de espuma rígida de Poliuretano (PUR) o Polisocianurato (PIR).</p> <p>Panel producido de acuerdo con la EN 14509 y sujeto a la evaluaciónv y verificación de la regularidad de rendimiento de acuerdo con el sistema 1</p> <p><span> </span></p> <p><strong>Aplicación:<br /><br /></strong>Cámaras de frio industrial.</p> <p><strong>Tipo de Unión:</strong></p> <p><strong><br /></strong><span>Unión: Tornillo Visto </span></p> <p><span>Tornillería: Tornillo con arandela</span></p> <p><span><img src="https://panelsandwich.org/img/cms/union%20frigo.png" alt="" width="250" height="250" /></span></p> <p></p> <p><strong>Dimensiones:</strong></p> <p><span>Espesores: 60–80–100–120–150–180–200 mm </span>±<span>1 mm</span></p> <p><span>Anchura: 1000 — 1165 mm </span>±<span>1 mm</span></p> <p><span>Largo: 2,00 — 18,00 m ±10 mm<br /><br /><strong>Soporte metálico:</strong></span></p> <p>Núcleo en chapa de acero calidad S250GD: EN 10346</p> <p>Bobinas lacadas de revestimiento orgánico: EN10169+A1</p> <p>Espesores: 0,5 mm</p> <p> </p> <p><strong>Núcleo aislante:</strong></p> <p>Poliuretano (PUR) | Polisocianurato (PIR)</p> <p>Conductividad Térmica: <span style="text-decoration:underline;">PUR</span>: 0,022 W/mK | <span style="text-decoration:underline;">PIR</span>: 0,022 /mK</p> <p>Densidad: 40 kg/m<sup>3</sup> ±10%</p> <p>Reacción al fuego: <span style="text-decoration:underline;">PUR</span>: B-s2,d0 | <span style="text-decoration:underline;">PIR</span>: B-s2,d0 | <span style="text-decoration:underline;">PIR-HI</span>: B-1,d0</p> <p>Resistencia a la tracción en las chapas (adhesión) &gt; 0.10 MPa</p> <p>Resistencia a la compresión al 10% de deformación &gt;0.10 MPa</p> <p> </p> <p><strong>Revestimiento:</strong></p> <p>Standard: Pintura poliéster 25  µm</p> <p><span>Especiales: Granite HDX 55 </span>µ<span>m | PVC <em>food-safe</em></span></p> <p></p> <p><strong>Comportamiento Térmico y Pesos</strong></p> <p><strong> </strong></p> <table style="border-style:solid;"><tbody><tr><td width="206" style="text-align:center;"> <p><strong>Espesor</strong></p> </td> <td width="64" style="text-align:center;"> <p><strong>mm</strong></p> </td> <td width="57" style="text-align:center;"> <p><strong>60</strong></p> </td> <td width="57" style="text-align:center;"> <p><strong>80</strong></p> </td> <td width="58" style="text-align:center;"> <p><strong>100</strong></p> </td> <td width="57" style="text-align:center;"> <p><strong>120</strong></p> </td> <td width="57" style="text-align:center;"> <p><strong>150</strong></p> </td> <td width="57" style="text-align:center;"> <p><strong>180</strong></p> </td> <td width="58" style="text-align:center;"> <p><strong>200</strong></p> </td> </tr><tr><td width="206" style="text-align:center;"> <p><strong>Transmisión Térmica, U (EN 14509 A.10)</strong></p> </td> <td width="64" style="text-align:center;"> <p><strong>W/m</strong><strong>2</strong><strong>K</strong></p> </td> <td width="57" style="text-align:center;"> <p>0,38</p> </td> <td width="57" style="text-align:center;"> <p>0,29</p> </td> <td width="58" style="text-align:center;"> <p>0,23</p> </td> <td width="57" style="text-align:center;"> <p>0,19</p> </td> <td width="57" style="text-align:center;"> <p>0,15</p> </td> <td width="57" style="text-align:center;"> <p>0,13</p> </td> <td width="58" style="text-align:center;"> <p>0,12</p> </td> </tr><tr><td width="206" style="text-align:center;"> <p><strong>Peso (Chapa de Acero | Espesor 0,5/0,5)</strong></p> </td> <td width="64" style="text-align:center;"> <p><strong>Kg/m</strong><strong>2</strong></p> </td> <td width="57" style="text-align:center;"> <p>9,9</p> </td> <td width="57" style="text-align:center;"> <p>10,7</p> </td> <td width="58" style="text-align:center;"> <p>11,5</p> </td> <td width="57" style="text-align:center;"> <p>12,3</p> </td> <td width="57" style="text-align:center;"> <p>13,5</p> </td> <td width="57" style="text-align:center;"> <p>14,7</p> </td> <td width="58" style="text-align:center;"> <p>15,5</p> </td> </tr></tbody></table><p><strong> </strong></p> <p><strong>Tablas de Cálculo Directo.</strong></p> <p></p> <p>Chapa de Acero | Espesores 0,5/0,5</p> <p><span>Condición de apoyo simple</span></p> <table><tbody><tr><td width="675"> <table width="100%"><tbody><tr><td> <table style="border-style:solid;"><tbody><tr><td rowspan="2" style="text-align:center;width:62.8438px;"> <p> </p> <p><strong>Espesor mm</strong></p> </td> <td rowspan="2" style="text-align:center;width:46.5938px;"> <p> </p> <p><strong>Carga</strong></p> </td> <td colspan="15" style="text-align:center;width:652.578px;"> <p><strong>Cargas uniformemente distribuidas [kN/m</strong><strong>2</strong><strong>] Vano L [m]</strong></p> </td> </tr><tr><td style="text-align:center;width:42.6406px;"> <p><strong>1,50</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p><strong>1,75</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p><strong>2,00</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p><strong>2,25</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p><strong>2,50</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p><strong>2,75</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p><strong>3,00</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p><strong>3,25</strong></p> </td> <td style="text-align:center;width:35.9219px;"> <p><strong>3,50</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p><strong>3,75</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p><strong>4,00</strong></p> </td> <td style="text-align:center;width:47.5625px;"> <p><strong>4,25</strong></p> </td> <td style="text-align:center;width:47.5625px;"> <p><strong>4,50</strong></p> </td> <td style="text-align:center;width:47.5625px;"> <p><strong>4,75</strong></p> </td> <td style="text-align:center;width:47.5625px;"> <p><strong>5,00</strong></p> </td> </tr><tr><td rowspan="2" style="text-align:center;width:62.8438px;"> <p><strong>60</strong></p> </td> <td style="text-align:center;width:46.5938px;"> <p><strong>◄</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p>3,09</p> </td> <td style="text-align:center;width:42.6406px;"> <p>2,43</p> </td> <td style="text-align:center;width:42.6406px;"> <p>1,94</p> </td> <td style="text-align:center;width:42.6406px;"> <p>1,56</p> </td> <td style="text-align:center;width:42.6406px;"> <p>1,27</p> </td> <td style="text-align:center;width:42.6406px;"> <p>1,04</p> </td> <td style="text-align:center;width:42.6406px;"> <p>0,85</p> </td> <td style="text-align:center;width:42.6406px;"> <p>0,70</p> </td> <td style="text-align:center;width:35.9219px;"> <p>0,55</p> </td> <td style="text-align:center;width:42.6406px;"> <p>0,41</p> </td> <td style="text-align:center;width:42.6406px;"> <p>0,30</p> </td> <td style="text-align:center;width:47.5625px;"> <p> </p> </td> <td style="text-align:center;width:47.5625px;"> <p> </p> </td> <td style="text-align:center;width:47.5625px;"> <p> </p> </td> <td style="text-align:center;width:47.5625px;"> <p> </p> </td> </tr><tr><td style="text-align:center;width:46.5938px;"> <p><strong>►</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p>3,09</p> </td> <td style="text-align:center;width:42.6406px;"> <p>2,43</p> </td> <td style="text-align:center;width:42.6406px;"> <p>1,94</p> </td> <td style="text-align:center;width:42.6406px;"> <p>1,56</p> </td> <td style="text-align:center;width:42.6406px;"> <p>1,27</p> </td> <td style="text-align:center;width:42.6406px;"> <p>1,04</p> </td> <td style="text-align:center;width:42.6406px;"> <p>0,85</p> </td> <td style="text-align:center;width:42.6406px;"> <p>0,70</p> </td> <td style="text-align:center;width:35.9219px;"> <p>0,55</p> </td> <td style="text-align:center;width:42.6406px;"> <p>0,41</p> </td> <td style="text-align:center;width:42.6406px;"> <p>0,30</p> </td> <td style="text-align:center;width:47.5625px;"> <p> </p> </td> <td style="text-align:center;width:47.5625px;"> <p> </p> </td> <td style="text-align:center;width:47.5625px;"> <p> </p> </td> <td style="text-align:center;width:47.5625px;"> <p> </p> </td> </tr><tr><td rowspan="2" style="text-align:center;width:62.8438px;"> <p><strong>80</strong></p> </td> <td style="text-align:center;width:46.5938px;"> <p><strong>◄</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  4,59 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,69 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,01 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,48 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,07 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,73 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,46 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,24 </span></p> </td> <td style="text-align:center;width:35.9219px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,05 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 0,90 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  0,77 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">0,66 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  0,57 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">0,46 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  0,37 </span></p> </td> </tr><tr><td style="text-align:center;width:46.5938px;"> <p><strong>►</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p>4,59</p> </td> <td style="text-align:center;width:42.6406px;"> <p>3,69</p> </td> <td style="text-align:center;width:42.6406px;"> <p>3,01</p> </td> <td style="text-align:center;width:42.6406px;"> <p>2,48</p> </td> <td style="text-align:center;width:42.6406px;"> <p>2,07</p> </td> <td style="text-align:center;width:42.6406px;"> <p>1,73</p> </td> <td style="text-align:center;width:42.6406px;"> <p>1,46</p> </td> <td style="text-align:center;width:42.6406px;"> <p>1,24</p> </td> <td style="text-align:center;width:35.9219px;"> <p>1,05</p> </td> <td style="text-align:center;width:42.6406px;"> <p>0,90</p> </td> <td style="text-align:center;width:42.6406px;"> <p>0,77</p> </td> <td style="text-align:center;width:47.5625px;"> <p>0,66</p> </td> <td style="text-align:center;width:47.5625px;"> <p>0,57</p> </td> <td style="text-align:center;width:47.5625px;"> <p>0,46</p> </td> <td style="text-align:center;width:47.5625px;"> <p>0,37</p> </td> </tr><tr><td rowspan="2" style="text-align:center;width:62.8438px;"> <p><strong>100</strong></p> </td> <td style="text-align:center;width:46.5938px;"> <p><strong>◄</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  6,11 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  4,97 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  4,11 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,45 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,91 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,48 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,12 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,82 </span></p> </td> <td style="text-align:center;width:35.9219px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,58 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,37 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,19 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,04 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  0,91 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  0,79 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">0,70</span></p> </td> </tr><tr><td style="text-align:center;width:46.5938px;"> <p><strong>►</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p>6,11</p> </td> <td style="text-align:center;width:42.6406px;"> <p>4,97</p> </td> <td style="text-align:center;width:42.6406px;"> <p>4,11</p> </td> <td style="text-align:center;width:42.6406px;"> <p>3,45</p> </td> <td style="text-align:center;width:42.6406px;"> <p>2,91</p> </td> <td style="text-align:center;width:42.6406px;"> <p>2,48</p> </td> <td style="text-align:center;width:42.6406px;"> <p>2,12</p> </td> <td style="text-align:center;width:42.6406px;"> <p>1,82</p> </td> <td style="text-align:center;width:35.9219px;"> <p>1,58</p> </td> <td style="text-align:center;width:42.6406px;"> <p>1,37</p> </td> <td style="text-align:center;width:42.6406px;"> <p>1,19</p> </td> <td style="text-align:center;width:47.5625px;"> <p>1,04</p> </td> <td style="text-align:center;width:47.5625px;"> <p>0,91</p> </td> <td style="text-align:center;width:47.5625px;"> <p>0,79</p> </td> <td style="text-align:center;width:47.5625px;"> <p>0,70</p> </td> </tr><tr><td rowspan="2" style="text-align:center;width:62.8438px;"> <p><strong>120</strong></p> </td> <td style="text-align:center;width:46.5938px;"> <p><strong>◄</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  7,62 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  6,28 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  5,24 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 4,43 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,78 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,25 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,81 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 2,44 </span></p> </td> <td style="text-align:center;width:35.9219px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,13 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,87 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,64 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,45 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,28 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,13 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,01 </span></p> </td> </tr><tr><td style="text-align:center;width:46.5938px;"> <p><strong>►</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p>7,62</p> </td> <td style="text-align:center;width:42.6406px;"> <p>6,28</p> </td> <td style="text-align:center;width:42.6406px;"> <p>5,24</p> </td> <td style="text-align:center;width:42.6406px;"> <p>4,43</p> </td> <td style="text-align:center;width:42.6406px;"> <p>3,78</p> </td> <td style="text-align:center;width:42.6406px;"> <p>3,25</p> </td> <td style="text-align:center;width:42.6406px;"> <p>2,81</p> </td> <td style="text-align:center;width:42.6406px;"> <p>2,44</p> </td> <td style="text-align:center;width:35.9219px;"> <p>2,13</p> </td> <td style="text-align:center;width:42.6406px;"> <p>1,87</p> </td> <td style="text-align:center;width:42.6406px;"> <p>1,64</p> </td> <td style="text-align:center;width:47.5625px;"> <p>1,45</p> </td> <td style="text-align:center;width:47.5625px;"> <p>1,28</p> </td> <td style="text-align:center;width:47.5625px;"> <p>1,13</p> </td> <td style="text-align:center;width:47.5625px;"> <p>1,01</p> </td> </tr><tr><td rowspan="2" style="text-align:center;width:62.8438px;"> <p><strong>150</strong></p> </td> <td style="text-align:center;width:46.5938px;"> <p><strong>◄</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  8,26 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  7,08 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 6,20 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  5,51 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 4,96 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 4,44 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,85 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,28 </span></p> </td> <td style="text-align:center;width:35.9219px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,83 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,47 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,17 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,92 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,71 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,54 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,39 </span></p> </td> </tr><tr><td style="text-align:center;width:46.5938px;"> <p><strong>►</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p>8,26</p> </td> <td style="text-align:center;width:42.6406px;"> <p>7,08</p> </td> <td style="text-align:center;width:42.6406px;"> <p>6,20</p> </td> <td style="text-align:center;width:42.6406px;"> <p>5,51</p> </td> <td style="text-align:center;width:42.6406px;"> <p>4,96</p> </td> <td style="text-align:center;width:42.6406px;"> <p>4,44</p> </td> <td style="text-align:center;width:42.6406px;"> <p>3,85</p> </td> <td style="text-align:center;width:42.6406px;"> <p>3,28</p> </td> <td style="text-align:center;width:35.9219px;"> <p>2,83</p> </td> <td style="text-align:center;width:42.6406px;"> <p>2,47</p> </td> <td style="text-align:center;width:42.6406px;"> <p>2,17</p> </td> <td style="text-align:center;width:47.5625px;"> <p>1,92</p> </td> <td style="text-align:center;width:47.5625px;"> <p>1,71</p> </td> <td style="text-align:center;width:47.5625px;"> <p>1,54</p> </td> <td style="text-align:center;width:47.5625px;"> <p>1,39</p> </td> </tr><tr><td rowspan="2" style="text-align:center;width:62.8438px;"> <p><strong>180</strong></p> </td> <td style="text-align:center;width:46.5938px;"> <p><strong>◄</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 8,90 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  7,63 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  6,68 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  5,94 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  5,34 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 4,86 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 4,45 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,95 </span></p> </td> <td style="text-align:center;width:35.9219px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,41 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,97 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,61 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,31 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">2,06 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,85 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,67 </span></p> </td> </tr><tr><td style="text-align:center;width:46.5938px;"> <p><strong>►</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p>8,90</p> </td> <td style="text-align:center;width:42.6406px;"> <p>7,63</p> </td> <td style="text-align:center;width:42.6406px;"> <p>6,68</p> </td> <td style="text-align:center;width:42.6406px;"> <p>5,94</p> </td> <td style="text-align:center;width:42.6406px;"> <p>5,34</p> </td> <td style="text-align:center;width:42.6406px;"> <p>4,86</p> </td> <td style="text-align:center;width:42.6406px;"> <p>4,45</p> </td> <td style="text-align:center;width:42.6406px;"> <p>3,95</p> </td> <td style="text-align:center;width:35.9219px;"> <p>3,41</p> </td> <td style="text-align:center;width:42.6406px;"> <p>2,97</p> </td> <td style="text-align:center;width:42.6406px;"> <p>2,61</p> </td> <td style="text-align:center;width:47.5625px;"> <p>2,31</p> </td> <td style="text-align:center;width:47.5625px;"> <p>2,06</p> </td> <td style="text-align:center;width:47.5625px;"> <p>1,85</p> </td> <td style="text-align:center;width:47.5625px;"> <p>1,67</p> </td> </tr><tr><td rowspan="2" style="text-align:center;width:62.8438px;"> <p><strong>200</strong></p> </td> <td style="text-align:center;width:46.5938px;"> <p><strong>◄</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  9,33 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 8,00 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  7,00 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  6,22 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 5,60 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 5,09 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  4,67 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  4,31 </span></p> </td> <td style="text-align:center;width:35.9219px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,79 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 3,30 </span></p> </td> <td style="text-align:center;width:42.6406px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 2,90 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,57 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,29 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">2,06 </span></p> </td> <td style="text-align:center;width:47.5625px;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,86 </span></p> </td> </tr><tr><td style="text-align:center;width:46.5938px;"> <p><strong>►</strong></p> </td> <td style="text-align:center;width:42.6406px;"> <p>9,33</p> </td> <td style="text-align:center;width:42.6406px;"> <p>8,00</p> </td> <td style="text-align:center;width:42.6406px;"> <p>7,00</p> </td> <td style="text-align:center;width:42.6406px;"> <p>6,22</p> </td> <td style="text-align:center;width:42.6406px;"> <p>5,60</p> </td> <td style="text-align:center;width:42.6406px;"> <p>5,09</p> </td> <td style="text-align:center;width:42.6406px;"> <p>4,67</p> </td> <td style="text-align:center;width:42.6406px;"> <p>4,31</p> </td> <td style="text-align:center;width:35.9219px;"> <p>3,79</p> </td> <td style="text-align:center;width:42.6406px;"> <p>3,30</p> </td> <td style="text-align:center;width:42.6406px;"> <p>2,90</p> </td> <td style="text-align:center;width:47.5625px;"> <p>2,57</p> </td> <td style="text-align:center;width:47.5625px;"> <p>2,29</p> </td> <td style="text-align:center;width:47.5625px;"> <p>2,06</p> </td> <td style="text-align:center;width:47.5625px;"> <p>1,86</p> </td> </tr></tbody></table><p><span> </span></p> </td> </tr></tbody></table>  </td> </tr></tbody></table><p><strong>◄ </strong>Succión exterior <strong>► </strong>Presión exterior</p> <p>     </p> <p><span>Condición de apoyo múltiple</span></p> <table style="border-style:solid;"><tbody><tr><td rowspan="2" width="61" style="text-align:center;"> <p> </p> <br /><p><strong>Espesor mm</strong></p> </td> <td rowspan="2" width="43" style="text-align:center;"> <p> </p> <p><strong>Carga</strong></p> </td> <td colspan="15" width="566" style="text-align:center;"> <p><strong>Cargas uniformemente distribuidas [kN/m</strong><strong>2</strong><strong>] Vano L [m]</strong></p> </td> </tr><tr><td width="38" style="text-align:center;"> <p><strong>1,50</strong></p> </td> <td width="38" style="text-align:center;"> <p><strong>1,75</strong></p> </td> <td width="38" style="text-align:center;"> <p><strong>2,00</strong></p> </td> <td width="38" style="text-align:center;"> <p><strong>2,25</strong></p> </td> <td width="38" style="text-align:center;"> <p><strong>2,50</strong></p> </td> <td width="38" style="text-align:center;"> <p><strong>2,75</strong></p> </td> <td width="38" style="text-align:center;"> <p><strong>3,00</strong></p> </td> <td width="38" style="text-align:center;"> <p><strong>3,25</strong></p> </td> <td width="38" style="text-align:center;"> <p><strong>3,50</strong></p> </td> <td width="38" style="text-align:center;"> <p><strong>3,75</strong></p> </td> <td width="38" style="text-align:center;"> <p><strong>4,00</strong></p> </td> <td width="38" style="text-align:center;"> <p><strong>4,25</strong></p> </td> <td width="38" style="text-align:center;"> <p><strong>4,50</strong></p> </td> <td width="38" style="text-align:center;"> <p><strong>4,75</strong></p> </td> <td width="38" style="text-align:center;"> <p><strong>5,00</strong></p> </td> </tr><tr><td rowspan="2" width="61" style="text-align:center;"> <p><strong>60</strong></p> </td> <td width="43" style="text-align:center;"> <p><strong>◄</strong></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,36 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,75 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,30 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,96 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,68 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,46 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,28 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,13 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,00 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 0,90 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 0,80 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  0,72 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">0,65 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">0,58 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  0,53 </span></p> </td> </tr><tr><td width="43" style="text-align:center;"> <p><strong>►</strong></p> </td> <td width="38" style="text-align:center;"> <p>3,36</p> </td> <td width="38" style="text-align:center;"> <p>2,75</p> </td> <td width="38" style="text-align:center;"> <p>2,30</p> </td> <td width="38" style="text-align:center;"> <p>1,96</p> </td> <td width="38" style="text-align:center;"> <p>1,68</p> </td> <td width="38" style="text-align:center;"> <p>1,46</p> </td> <td width="38" style="text-align:center;"> <p>1,28</p> </td> <td width="38" style="text-align:center;"> <p>1,13</p> </td> <td width="38" style="text-align:center;"> <p>1,00</p> </td> <td width="38" style="text-align:center;"> <p>0,90</p> </td> <td width="38" style="text-align:center;"> <p>0,80</p> </td> <td width="38" style="text-align:center;"> <p>0,72</p> </td> <td width="38" style="text-align:center;"> <p>0,65</p> </td> <td width="38" style="text-align:center;"> <p>0,58</p> </td> <td width="38" style="text-align:center;"> <p>0,53</p> </td> </tr><tr><td rowspan="2" width="61" style="text-align:center;"> <p><strong>80</strong></p> </td> <td width="43" style="text-align:center;"> <p><strong>◄</strong></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  4,21 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,61 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,16 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,81 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,49 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,18 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,93 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,71 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,49 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,29 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,14 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,01 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">0,90 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  0,81 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  0,73 </span></p> </td> </tr><tr><td width="43" style="text-align:center;"> <p><strong>►</strong></p> </td> <td width="38" style="text-align:center;"> <p>4,21</p> </td> <td width="38" style="text-align:center;"> <p>3,61</p> </td> <td width="38" style="text-align:center;"> <p>3,16</p> </td> <td width="38" style="text-align:center;"> <p>2,81</p> </td> <td width="38" style="text-align:center;"> <p>2,49</p> </td> <td width="38" style="text-align:center;"> <p>2,18</p> </td> <td width="38" style="text-align:center;"> <p>1,93</p> </td> <td width="38" style="text-align:center;"> <p>1,71</p> </td> <td width="38" style="text-align:center;"> <p>1,49</p> </td> <td width="38" style="text-align:center;"> <p>1,29</p> </td> <td width="38" style="text-align:center;"> <p>1,14</p> </td> <td width="38" style="text-align:center;"> <p>1,01</p> </td> <td width="38" style="text-align:center;"> <p>0,90</p> </td> <td width="38" style="text-align:center;"> <p>0,81</p> </td> <td width="38" style="text-align:center;"> <p>0,73</p> </td> </tr><tr><td rowspan="2" width="61" style="text-align:center;"> <p><strong>100</strong></p> </td> <td width="43" style="text-align:center;"> <p><strong>◄</strong></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 4,64 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,98 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,48 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 3,09 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,78 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,53 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,32 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,14 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,87 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,63 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,43 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,27 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,13 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,02 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  0,92 </span></p> </td> </tr><tr><td width="43" style="text-align:center;"> <p><strong>►</strong></p> </td> <td width="38" style="text-align:center;"> <p>4,64</p> </td> <td width="38" style="text-align:center;"> <p>3,98</p> </td> <td width="38" style="text-align:center;"> <p>3,48</p> </td> <td width="38" style="text-align:center;"> <p>3,09</p> </td> <td width="38" style="text-align:center;"> <p>2,78</p> </td> <td width="38" style="text-align:center;"> <p>2,53</p> </td> <td width="38" style="text-align:center;"> <p>2,32</p> </td> <td width="38" style="text-align:center;"> <p>2,14</p> </td> <td width="38" style="text-align:center;"> <p>1,87</p> </td> <td width="38" style="text-align:center;"> <p>1,63</p> </td> <td width="38" style="text-align:center;"> <p>1,43</p> </td> <td width="38" style="text-align:center;"> <p>1,27</p> </td> <td width="38" style="text-align:center;"> <p>1,13</p> </td> <td width="38" style="text-align:center;"> <p>1,02</p> </td> <td width="38" style="text-align:center;"> <p>0,92</p> </td> </tr><tr><td rowspan="2" width="61" style="text-align:center;"> <p><strong>120</strong></p> </td> <td width="43" style="text-align:center;"> <p><strong>◄</strong></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 5,06 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 4,34 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 3,80 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,38 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 3,04 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,76 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,53 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,34 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,17 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,96 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,73 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,53 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,36 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,22 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,10 </span></p> </td> </tr><tr><td width="43" style="text-align:center;"> <p><strong>►</strong></p> </td> <td width="38" style="text-align:center;"> <p>5,06</p> </td> <td width="38" style="text-align:center;"> <p>4,34</p> </td> <td width="38" style="text-align:center;"> <p>3,80</p> </td> <td width="38" style="text-align:center;"> <p>3,38</p> </td> <td width="38" style="text-align:center;"> <p>3,04</p> </td> <td width="38" style="text-align:center;"> <p>2,76</p> </td> <td width="38" style="text-align:center;"> <p>2,53</p> </td> <td width="38" style="text-align:center;"> <p>2,34</p> </td> <td width="38" style="text-align:center;"> <p>2,17</p> </td> <td width="38" style="text-align:center;"> <p>1,96</p> </td> <td width="38" style="text-align:center;"> <p>1,73</p> </td> <td width="38" style="text-align:center;"> <p>1,53</p> </td> <td width="38" style="text-align:center;"> <p>1,36</p> </td> <td width="38" style="text-align:center;"> <p>1,22</p> </td> <td width="38" style="text-align:center;"> <p>1,10</p> </td> </tr><tr><td rowspan="2" width="61" style="text-align:center;"> <p><strong>150</strong></p> </td> <td width="43" style="text-align:center;"> <p><strong>◄</strong></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  5,70 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 4,89 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  4,28 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 3,80 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,42 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,11 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,85 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,63 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 2,44 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,28 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,14 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,92 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,71 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,54 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,39 </span></p> </td> </tr><tr><td width="43" style="text-align:center;"> <p><strong>►</strong></p> </td> <td width="38" style="text-align:center;"> <p>5,70</p> </td> <td width="38" style="text-align:center;"> <p>4,89</p> </td> <td width="38" style="text-align:center;"> <p>4,28</p> </td> <td width="38" style="text-align:center;"> <p>3,80</p> </td> <td width="38" style="text-align:center;"> <p>3,42</p> </td> <td width="38" style="text-align:center;"> <p>3,11</p> </td> <td width="38" style="text-align:center;"> <p>2,85</p> </td> <td width="38" style="text-align:center;"> <p>2,63</p> </td> <td width="38" style="text-align:center;"> <p>2,44</p> </td> <td width="38" style="text-align:center;"> <p>2,28</p> </td> <td width="38" style="text-align:center;"> <p>2,14</p> </td> <td width="38" style="text-align:center;"> <p>1,92</p> </td> <td width="38" style="text-align:center;"> <p>1,71</p> </td> <td width="38" style="text-align:center;"> <p>1,54</p> </td> <td width="38" style="text-align:center;"> <p>1,39</p> </td> </tr><tr><td rowspan="2" width="61" style="text-align:center;"> <p><strong>180</strong></p> </td> <td width="43" style="text-align:center;"> <p><strong>◄</strong></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  6,34 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 5,44 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  4,76 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  4,23 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,81 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,46 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,17 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,93 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,72 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,54 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,38 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,24 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">2,06 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,85 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,67 </span></p> </td> </tr><tr><td width="43" style="text-align:center;"> <p><strong>►</strong></p> </td> <td width="38" style="text-align:center;"> <p>6,34</p> </td> <td width="38" style="text-align:center;"> <p>5,44</p> </td> <td width="38" style="text-align:center;"> <p>4,76</p> </td> <td width="38" style="text-align:center;"> <p>4,23</p> </td> <td width="38" style="text-align:center;"> <p>3,81</p> </td> <td width="38" style="text-align:center;"> <p>3,46</p> </td> <td width="38" style="text-align:center;"> <p>3,17</p> </td> <td width="38" style="text-align:center;"> <p>2,93</p> </td> <td width="38" style="text-align:center;"> <p>2,72</p> </td> <td width="38" style="text-align:center;"> <p>2,54</p> </td> <td width="38" style="text-align:center;"> <p>2,38</p> </td> <td width="38" style="text-align:center;"> <p>2,24</p> </td> <td width="38" style="text-align:center;"> <p>2,06</p> </td> <td width="38" style="text-align:center;"> <p>1,85</p> </td> <td width="38" style="text-align:center;"> <p>1,67</p> </td> </tr><tr><td rowspan="2" width="61" style="text-align:center;"> <p><strong>200</strong></p> </td> <td width="43" style="text-align:center;"> <p><strong>◄</strong></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  6,77 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 5,80 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 5,08 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  4,51 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 4,06 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,69 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,39 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  3,13 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> 2,90 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,71 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,54 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,39 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  2,26 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">2,06 </span></p> </td> <td width="38" style="text-align:center;"> <p><span style="text-decoration:underline;"> </span><span style="text-decoration:underline;">  1,86 </span></p> </td> </tr><tr><td width="43" style="text-align:center;"> <p><strong>►</strong></p> </td> <td width="38" style="text-align:center;"> <p>6,77</p> </td> <td width="38" style="text-align:center;"> <p>5,80</p> </td> <td width="38" style="text-align:center;"> <p>5,08</p> </td> <td width="38" style="text-align:center;"> <p>4,51</p> </td> <td width="38" style="text-align:center;"> <p>4,06</p> </td> <td width="38" style="text-align:center;"> <p>3,69</p> </td> <td width="38" style="text-align:center;"> <p>3,39</p> </td> <td width="38" style="text-align:center;"> <p>3,13</p> </td> <td width="38" style="text-align:center;"> <p>2,90</p> </td> <td width="38" style="text-align:center;"> <p>2,71</p> </td> <td width="38" style="text-align:center;"> <p>2,54</p> </td> <td width="38" style="text-align:center;"> <p>2,39</p> </td> <td width="38" style="text-align:center;"> <p>2,26</p> </td> <td width="38" style="text-align:center;"> <p>2,06</p> </td> <td width="38" style="text-align:center;"> <p>1,86</p> </td> </tr></tbody></table>
PFR10B
Panel Sandwich Frigorifico Congelación- 10.00/20.00 cm.

PFC- Panel Sandwich Frigorifico. Salas Congelacion
