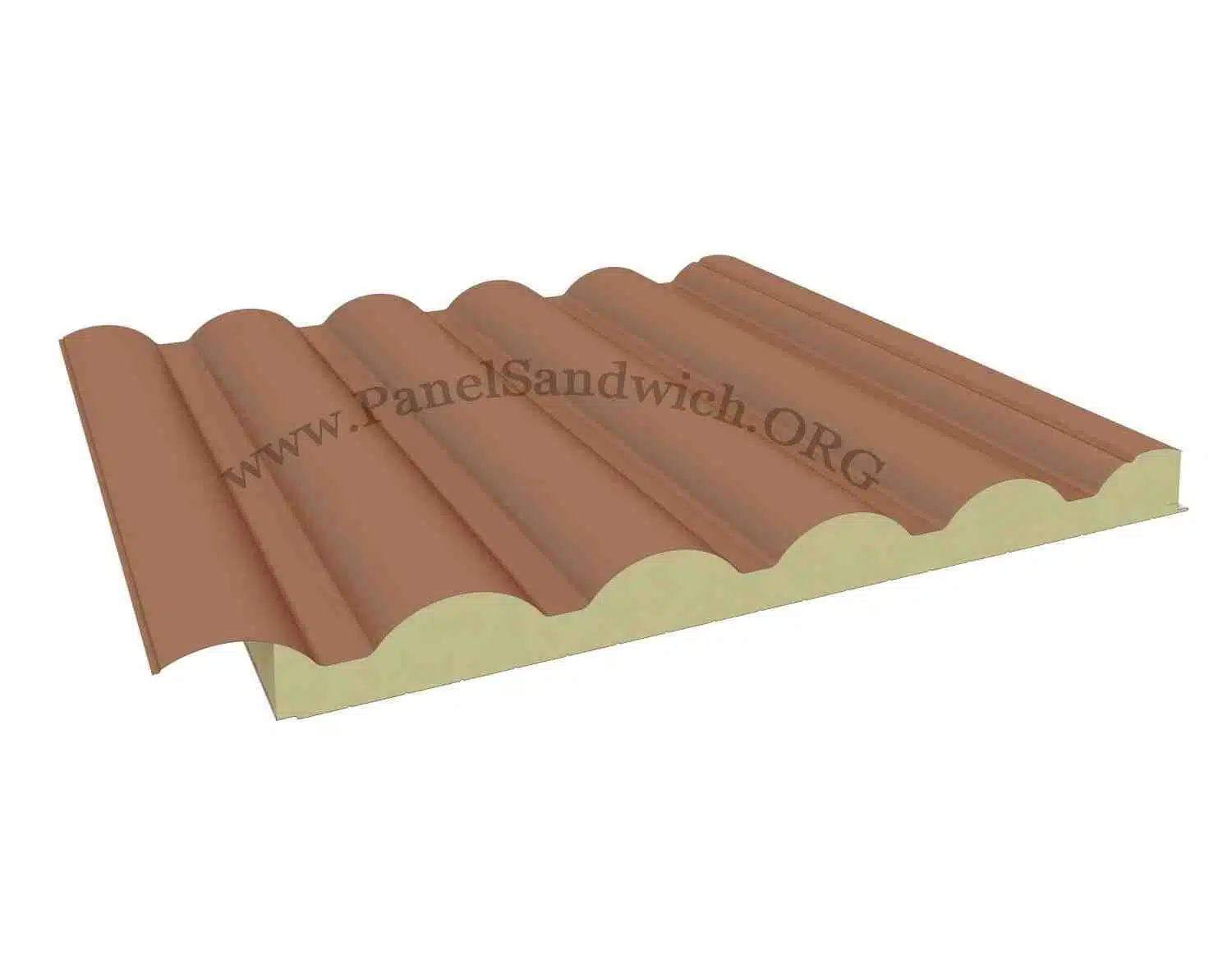

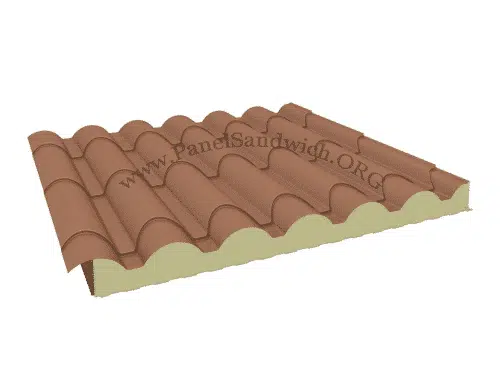

Panel Sandwich Imitacion Teja Rojo Liso
PTEXL- Panel Sandwich Imitacion Teja. Teja Lisa
Descripción
Panel Imitacion Teja Lisa.
Descripción:
Panel sándwich imitación Teja es un papel Sandwich para cubierta compuesto por dos chapas metálicas y un nucleó de espuma aislante de poliuretano. El perfilado de la chapa exterior se asemeja a la forma de la clásica teja, dando al panel un aspecto agradable e imitando de una manera muy realista la teja tradicional. Los paneles Teja se utilizan en cubiertas con una pendiente mínima del 7 % en el sector de la construcción civil e industrial. Puede ir sobre estructura portante de acero, hormigón o madera y es auto portante. El espesor constante del aislamiento mejora el confort interior del edificio y es altamente eficiente para aislar el interior del edificio de los efectos de la radiación solar y el frío.
Aplicación:
Cubiertas de edificios.
Tipo de Unión y Tornillería:
Tipo de Unión: Tipo Solape. El tornillo queda visto.
Tornillería: Tornillo con Arandela de goma.
Dimensiones:
Espesores: 30–40–50 mm ±1 mm
Anchura: 1000 mm ±1 mm
Largo: 2,10 — 18,00 m ±10 mm ( En multiplos de 0,35 m )
Soporte metálico:
Núcleo en chapa de acero galvanizado calidad S250GD: EN 10142
Espesores: 0,4–0,5–0,6 mm
Núcleo aislante:
Poliuretano (PUR) | Polisocianurato (PIR)
Conductividad térmica: PUR: 0,022 W/mK | PIR: 0,022 W/mK Densidad: 40 kg/m3 ±10%
Reacción al fuego: PUR: B-s2,d0 | PIR: B-s2,d0 | PIR-HI: B-s1,d0
Resistencia a la tracción en las chapas (adhesión) > 0.10 MPa
Resistencia a la compresión al 10% de deformación > 0.10 MPa
Revestimiento:
Standard: Pintura poliéster texturada 25 µm
Especiales: Granite HDX 55 µm | PVC 180 µm color madera texturada para la cara interior
Comportamiento Térmico y Pesos
|
Espesor |
mm |
30 |
40 |
50 |
|
Transmisión Térmica U |
W/m2K |
0,43 |
0,36 |
0,31 |
|
Peso (0,5/0,4) |
Kg/m2 |
10,8 |
11,2 |
11,6 |
|
Peso (0,5/0,5) |
Kg/m2 |
11,7 |
12,1 |
12,5 |
Tablas de Cálculo Directo
Chapa de Acero | Espesores 0,5/0,4
Condición de apoyo simple
|
Espesor mm |
Carga |
Cargas uniformemente distribuidas [kN/m2] Vano L [m] |
|||||||
|
1,05 |
1,40 |
1,75 |
2,10 |
2,45 |
2,80 |
3,15 |
3,50 |
||
|
30 |
▲ |
2,52 |
1,55 |
1,08 |
0,81 |
0,64 |
0,52 |
0,44 |
0,37 |
|
▼ |
1,86 |
1,10 |
0,73 |
0,51 |
0,37 |
|
|
|
|
|
40 |
▲ |
2,69 |
1,70 |
1,21 |
0,92 |
0,73 |
0,60 |
0,51 |
0,43 |
|
▼ |
1,98 |
1,20 |
0,81 |
0,59 |
0,44 |
0,33 |
|
|
|
|
50 |
▲ |
2,86 |
1,85 |
1,35 |
1,04 |
0,84 |
0,69 |
0,58 |
0,50 |
|
▼ |
2,11 |
1,32 |
0,91 |
0,67 |
0,50 |
0,39 |
0,30 |
|
|
▲ Carga ascendente ▼ Carga descendiente
Condición de apoyo múltiple
|
Espesor mm |
Carga |
Cargas uniformemente distribuidas [kN/m2] Vano L [m] |
|||||||
|
1,05 |
1,40 |
1,75 |
2,10 |
2,45 |
2,80 |
3,15 |
3,50 |
||
|
30 |
▲ |
2,52 |
1,53 |
0,96 |
0,67 |
0,50 |
0,40 |
0,33 |
|
|
▼ |
1,86 |
1,10 |
0,73 |
0,51 |
0,37 |
|
|
|
|
|
40 |
▲ |
2,69 |
1,68 |
1,07 |
0,73 |
0,54 |
0,43 |
0,35 |
|
|
▼ |
1,86 |
1,10 |
0,73 |
0,51 |
0,37 |
|
|
|
|
|
50 |
▲ |
2,86 |
1,85 |
1,20 |
0,82 |
0,63 |
0,50 |
0,40 |
|
|
▼ |
1,86 |
1,10 |
0,73 |
0,51 |
0,37 |
|
|
|
|
Chapa de Acero | Espesores 0,5/0,5
Condición de apoyo simple
|
Espesor mm |
Carga |
Cargas uniformemente distribuidas [kN/m2] Vano L [m] |
|||||||
|
1,05 |
1,40 |
1,75 |
2,10 |
2,45 |
2,80 |
3,15 |
3,50 |
||
|
30 |
▲ |
2,52 |
1,55 |
1,08 |
0,81 |
0,64 |
0,53 |
0,44 |
0,38 |
|
▼ |
1,86 |
1,10 |
0,73 |
0,51 |
0,38 |
|
|
|
|
|
40 |
▲ |
2,69 |
1,70 |
1,21 |
0,93 |
0,74 |
0,61 |
0,51 |
0,44 |
|
▼ |
1,98 |
1,21 |
0,82 |
0,59 |
0,44 |
0,33 |
|
|
|
|
50 |
▲ |
2,87 |
1,86 |
1,35 |
1,05 |
0,84 |
0,70 |
0,59 |
0,51 |
|
▼ |
2,11 |
1,32 |
0,92 |
0,67 |
0,51 |
0,39 |
0,30 |
|
|
▲ Carga ascendente ▼ Carga descendiente
Condición de apoyo múltiple
|
Espesor mm |
Carga |
Cargas uniformemente distribuidas [kN/m2] Vano L [m] |
|||||||
|
1,05 |
1,40 |
1,75 |
2,10 |
2,45 |
2,80 |
3,15 |
3,50 |
||
|
30 |
▲ |
2,52 |
1,54 |
0,97 |
0,68 |
0,50 |
0,40 |
0,33 |
|
|
▼ |
1,86 |
1,10 |
0,73 |
0,51 |
0,38 |
|
|
|
|
|
40 |
▲ |
2,69 |
1,69 |
1,08 |
0,73 |
0,54 |
0,43 |
0,35 |
|
|
▼ |
1,98 |
1,21 |
0,82 |
0,59 |
0,44 |
0,33 |
|
|
|
|
50 |
▲ |
2,87 |
1,86 |
1,21 |
0,82 |
0,63 |
0,50 |
0,40 |
0,30 |
|
▼ |
2,11 |
1,32 |
0,92 |
0,67 |
0,51 |
0,39 |
0,30 |
|
|
