PANEL SANDWICH · CONFIGURACIÓN Y PRESUPUESTO
Selecciona las opciones disponibles. Te prepararemos el precio según medidas, cantidad, transporte y montaje.
DESCRIPCIÓN DEL PRODUCTO

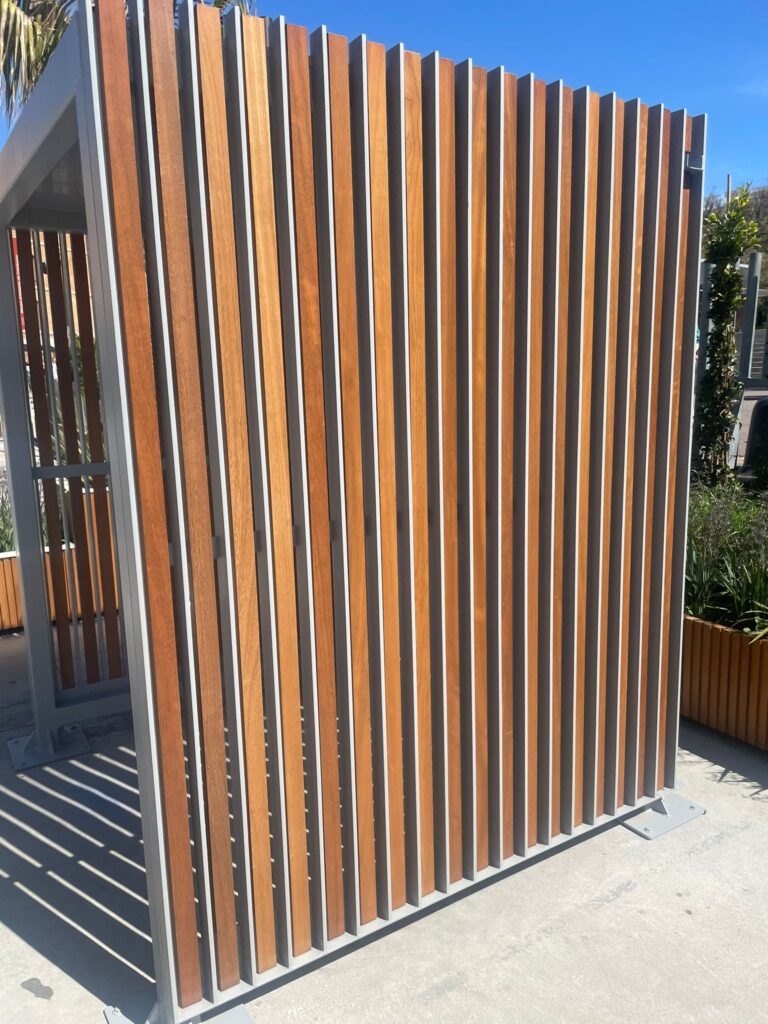

El panel sandwich fachada imitación madera combina el aspecto cálido de un acabado decorativo tipo madera con la base técnica de un panel aislante de fachada con fijación visible. Está formado por dos chapas metálicas perfiladas unidas a un núcleo rígido de poliuretano (PUR) o polisocianurato (PIR).

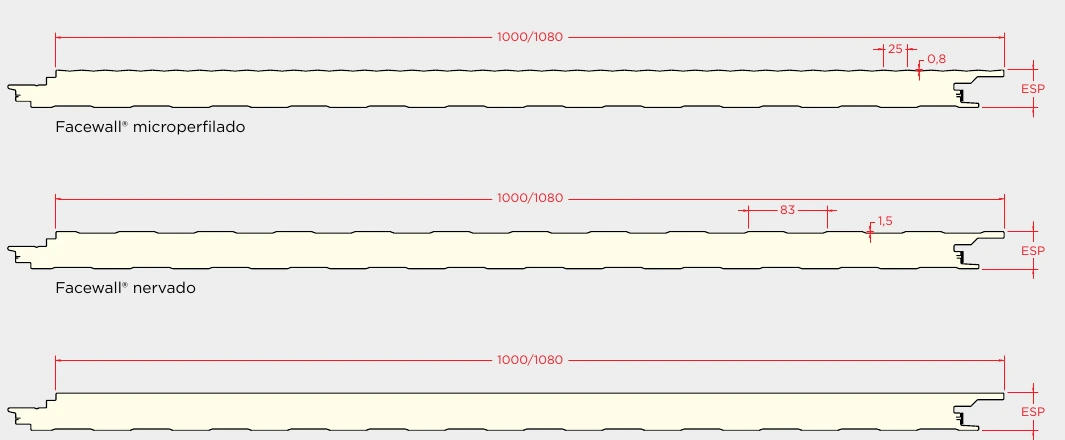

La documentación técnica del panel base contempla aplicaciones en paredes, prefabricados, construcción modular y fachadas, con superficies microperfiladas, nervadas o lisas. Para esta referencia, el acabado exterior se comercializa en imitación madera; el tono y la textura final deben confirmarse mediante muestra real y disponibilidad de fabricación.
El panel base se fabrica conforme a EN 14509, en espesores de 30 a 100 mm, anchuras de 1.000 o 1.100 mm y longitudes de 4 a 14 m. La longitud máxima recomendada en la ficha técnica actual es de 8,00 m.
La unión deja la tornillería visible en el encuentro entre paneles. Es una solución directa para cerramientos verticales, con montaje rápido sobre una subestructura correctamente dimensionada.
| Característica | Valor |
|---|---|
| Espesores | 30, 40, 50, 60, 80 y 100 mm ±2 mm |
| Anchura útil | 1.000 o 1.100 mm ±2 mm |
| Longitud de fabricación | 4,00 – 14,00 m ±10 mm |
| Longitud máxima recomendada | 8,00 m |
Esta referencia de PanelSandwich.org utiliza el panel de fachada de fijación visible como base técnica y se configura con acabado exterior imitación madera. El objetivo es obtener una fachada de aspecto más cálido manteniendo un cerramiento metálico aislante.
La ficha técnica del panel base declara pintura poliéster de 25 µm como revestimiento estándar y acabados especiales Granite HDX 55 µm y PVDF 35 µm. El decorado madera concreto, su tonalidad, relieve y disponibilidad deben confirmarse antes del pedido mediante muestra real.
El acabado visual no modifica por sí solo la necesidad de verificar espesores, fijaciones, cargas de viento y separación entre apoyos para cada proyecto.
El panel sandwich fachada imitación madera con tornillo visto debe instalarse sobre una estructura o subestructura aplomada y correctamente dimensionada. La fijación atraviesa la zona de unión del panel y queda visible en la fachada.
La separación entre apoyos, el tipo y número de fijaciones y la orientación horizontal o vertical deben definirse según las cargas reales del proyecto, especialmente la presión y succión de viento.
En encuentros, esquinas, huecos y coronaciones deben utilizarse remates adecuados para asegurar continuidad estética y estanqueidad.
PRESTACIONES DECLARADAS
| Espesor (mm) | U (W/m²·K) | Peso 0,4/0,4 (kg/m²) | Peso 0,5/0,5 (kg/m²) |
|---|---|---|---|
| 30 | 0,69 | 7,0 | 8,6 |
| 40 | 0,51 | 7,4 | 9,0 |
| 50 | 0,40 | 7,7 | 9,4 |
| 60 | 0,34 | 8,1 | 9,8 |
| 80 | 0,25 | – | 10,2 |
| 100 | 0,20 | – | 10,6 |
Valores declarados en la ficha técnica del panel base. La elección final debe corresponder a la configuración efectivamente suministrada.
La ficha técnica publica tablas de cálculo directo para vanos de 1,50 a 5,00 m, con apoyo simple y múltiple y configuraciones de chapa 0,4/0,4 y 0,5/0,5 mm.
Estas tablas son una referencia técnica y no sustituyen el cálculo del proyecto. Deben verificarse las acciones de viento, altura, ubicación, modulación, fijaciones y condiciones reales de la fachada.
Valores de carga uniformemente distribuida en kN/m² según vano L. La tabla original publica valores equivalentes para succión y presión exterior.
| Espesor (mm) | 1,50 | 1,75 | 2,00 | 2,25 | 2,50 | 2,75 | 3,00 | 3,25 | 3,50 | 3,75 | 4,00 | 4,25 | 4,50 | 4,75 | 5,00 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30 | 1,31 | 0,79 | 0,41 | ||||||||||||
| 40 | 2,34 | 1,67 | 1,22 | 0,86 | 0,54 | 0,33 | |||||||||
| 50 | 3,45 | 2,56 | 1,92 | 1,46 | 1,12 | 0,87 | 0,61 | 0,41 | |||||||
| 60 | 4,25 | 3,12 | 2,39 | 1,89 | 1,53 | 1,26 | 1,03 | 0,83 | 0,63 | 0,46 | 0,33 | ||||
| 80 | 5,72 | 4,21 | 3,22 | 2,54 | 2,06 | 1,70 | 1,43 | 1,22 | 1,05 | 0,92 | 0,80 | 0,71 | 0,63 | 0,50 | 0,39 |
| 100 | 6,35 | 5,29 | 4,05 | 3,20 | 2,59 | 2,14 | 1,80 | 1,53 | 1,32 | 1,15 | 1,01 | 0,90 | 0,80 | 0,72 | 0,65 |
Valores de carga uniformemente distribuida en kN/m² según vano L. La tabla original publica valores equivalentes para succión y presión exterior.
| Espesor (mm) | 1,50 | 1,75 | 2,00 | 2,25 | 2,50 | 2,75 | 3,00 | 3,25 | 3,50 | 3,75 | 4,00 | 4,25 | 4,50 | 4,75 | 5,00 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30 | 2,02 | 1,49 | 1,14 | 0,90 | 0,73 | 0,60 | 0,51 | 0,43 | 0,37 | 0,32 | |||||
| 40 | 2,77 | 2,03 | 1,56 | 1,23 | 1,00 | 0,82 | 0,69 | 0,59 | 0,51 | 0,44 | 0,39 | 0,34 | 0,31 | ||
| 50 | 3,15 | 2,58 | 1,97 | 1,56 | 1,26 | 1,04 | 0,88 | 0,75 | 0,64 | 0,56 | 0,49 | 0,44 | 0,39 | 0,35 | 0,32 |
| 60 | 3,36 | 2,88 | 2,39 | 1,89 | 1,53 | 1,26 | 1,06 | 0,90 | 0,78 | 0,68 | 0,60 | 0,53 | 0,47 | 0,42 | 0,38 |
| 80 | 3,79 | 3,25 | 2,84 | 2,52 | 2,06 | 1,70 | 1,43 | 1,22 | 1,05 | 0,92 | 0,80 | 0,71 | 0,64 | 0,57 | 0,52 |
| 100 | 4,21 | 3,61 | 3,16 | 2,81 | 2,53 | 2,14 | 1,80 | 1,53 | 1,32 | 1,15 | 1,01 | 0,90 | 0,80 | 0,72 | 0,65 |
Valores de carga uniformemente distribuida en kN/m² según vano L. La tabla original publica valores equivalentes para succión y presión exterior.
| Espesor (mm) | 1,50 | 1,75 | 2,00 | 2,25 | 2,50 | 2,75 | 3,00 | 3,25 | 3,50 | 3,75 | 4,00 | 4,25 | 4,50 | 4,75 | 5,00 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30 | 1,40 | 0,85 | 0,44 | ||||||||||||
| 40 | 2,47 | 1,79 | 1,31 | 0,93 | 0,60 | 0,36 | |||||||||
| 50 | 3,62 | 2,71 | 2,06 | 1,58 | 1,22 | 0,95 | 0,67 | 0,46 | 0,30 | ||||||
| 60 | 4,49 | 3,68 | 2,83 | 2,23 | 1,77 | 1,41 | 1,13 | 0,92 | 0,70 | 0,52 | 0,37 | ||||
| 80 | 5,92 | 4,98 | 3,81 | 3,01 | 2,44 | 2,01 | 1,69 | 1,44 | 1,24 | 1,08 | 0,95 | 0,83 | 0,70 | 0,56 | 0,44 |
| 100 | 6,34 | 5,44 | 4,76 | 3,79 | 3,07 | 2,54 | 2,13 | 1,82 | 1,57 | 1,36 | 1,20 | 1,06 | 0,95 | 0,85 | 0,77 |
Valores de carga uniformemente distribuida en kN/m² según vano L. La tabla original publica valores equivalentes para succión y presión exterior.
| Espesor (mm) | 1,50 | 1,75 | 2,00 | 2,25 | 2,50 | 2,75 | 3,00 | 3,25 | 3,50 | 3,75 | 4,00 | 4,25 | 4,50 | 4,75 | 5,00 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30 | 2,08 | 1,63 | 1,31 | 1,06 | 0,86 | 0,71 | 0,60 | 0,50 | 0,43 | 0,36 | 0,31 | ||||
| 40 | 2,93 | 2,40 | 1,84 | 1,45 | 1,18 | 0,97 | 0,82 | 0,70 | 0,60 | 0,52 | 0,46 | 0,41 | 0,36 | 0,33 | |
| 50 | 3,14 | 2,70 | 2,33 | 1,84 | 1,49 | 1,23 | 1,04 | 0,88 | 0,76 | 0,66 | 0,58 | 0,52 | 0,46 | 0,41 | 0,37 |
| 60 | 3,36 | 2,88 | 2,52 | 2,23 | 1,81 | 1,49 | 1,26 | 1,07 | 0,92 | 0,80 | 0,71 | 0,63 | 0,56 | 0,50 | 0,45 |
| 80 | 3,78 | 3,24 | 2,84 | 2,52 | 2,27 | 2,01 | 1,69 | 1,44 | 1,24 | 1,08 | 0,95 | 0,84 | 0,75 | 0,68 | 0,61 |
| 100 | 4,21 | 3,61 | 3,16 | 2,81 | 2,53 | 2,30 | 2,11 | 1,82 | 1,57 | 1,36 | 1,20 | 1,06 | 0,95 | 0,85 | 0,77 |
FICHA TÉCNICA
Descarga la ficha técnica del panel sandwich de fachada con fijación visible utilizado como base para esta referencia en acabado imitación madera. Incluye dimensiones, espesores, perfiles, núcleo aislante, comportamiento térmico, pesos y tablas de cargas.
La configuración exacta del acabado imitación madera debe confirmarse en el pedido junto con el espesor, el núcleo PUR/PIR y la longitud requerida.
IMÁGENES TÉCNICAS
PREGUNTAS
Es un panel aislante para cerramientos verticales con acabado decorativo tipo madera. En esta referencia se utiliza como base un panel metálico de fachada con núcleo PUR o PIR y fijación visible.
Sí. El panel base utiliza fijación visible en la unión entre paneles. La tornillería y su separación deben definirse según la estructura soporte y las cargas del proyecto.
La ficha técnica contempla espesores de 30, 40, 50, 60, 80 y 100 mm, con una tolerancia indicada de ±2 mm.
La documentación técnica actual contempla anchuras de 1.000 y 1.100 mm, ambas con tolerancia de ±2 mm.
La transmitancia térmica declarada va de 0,69 W/m²·K para 30 mm hasta 0,20 W/m²·K para 100 mm. El valor exacto depende del espesor seleccionado.
El decorado madera debe confirmarse antes del pedido mediante muestra real o referencia de acabado disponible. La ficha técnica del panel base documenta las prestaciones del panel y sus revestimientos generales, pero no define un único tono de madera.
