GUÍA TÉCNICA · PANEL SANDWICH
Información técnica del panel sandwich
Cómo funciona un panel sandwich, qué aportan sus caras y su núcleo, cómo cambian las soluciones de fachada, cubierta y frío, y qué debe revisarse en aislamiento, estanqueidad, corrosión, fuego, acústica, durabilidad y reciclabilidad.
CÓMO FUNCIONA
Evolución y utilidad de los paneles sandwich
Los paneles compuestos o paneles sandwich se utilizan como cerramientos exteriores, particiones, fachadas y cubiertas en edificios industriales, comerciales y residenciales. Su difusión se explica por la combinación de bajo peso, aislamiento térmico y rapidez de montaje, junto con una gran variedad de perfilados, colores, revestimientos, juntas ocultas y combinaciones de materiales.
Hoy conviven dos grandes familias: los paneles de espuma (PUR y PIR), más ligeros y aislantes, y los de lana de roca, que se eligen cuando el proyecto exige prestaciones frente al fuego o acústicas.
Importante: esta guía explica cómo funciona el panel. Para calcular tu obra usa los datos de la ficha técnica del modelo concreto (espesor, conductividad, Euroclase, resistencia al fuego, carga admisible, chapa y recubrimiento).
- Bajo peso y montaje rápido.
- Aislamiento térmico integrado en el núcleo.
- Núcleo de espuma PUR/PIR o de lana de roca, según las exigencias de fuego y acústica.
- Gran variedad de perfiles, colores, revestimientos y juntas ocultas.

Contenido técnico de esta guía
Accede directamente al bloque técnico que necesitas. La página principal resume el comportamiento del sistema y las subpáginas desarrollan cada materia con más detalle.
Principios base del panel sandwich
La configuración básica es siempre la misma: dos superficies finas y resistentes separadas por un núcleo relativamente grueso y ligero. Las caras trabajan principalmente frente a las tensiones asociadas a la flexión y el núcleo mantiene su separación, aporta rigidez transversal y transmite esfuerzos entre ellas.
Las combinaciones de acero o aluminio con PUR, PIR, lana mineral u otros núcleos permiten ajustar el panel a la aplicación. El comportamiento final depende de la suma de caras, núcleo, adhesión, junta, fijaciones y encuentros.
Qué aportan las chapas
- Capacidad mecánica y rigidez superficial.
- Protección del aislamiento frente a daños.
- Protección frente a agentes atmosféricos.
- Contribución a la barrera de vapor cuando juntas y encuentros están bien resueltos.
- Acabado arquitectónico, color y textura.
Qué aporta el aislamiento
- Aislamiento térmico.
- Separación entre caras y transmisión de esfuerzos de cortante.
- Contribución al comportamiento acústico.
- Protección interior según la configuración del sistema.
Cómo trabajan juntos
Las caras y el núcleo deben actuar como una unidad durante la vida de servicio. La unión puede obtenerse mediante espumado, adhesivos —habituales en paneles de lana mineral— o soluciones mecánicas según el sistema.
Ventajas técnicas del sistema
- Alta relación capacidad/peso.
- Aislamiento térmico continuo y duradero cuando el sistema está correctamente diseñado.
- Buena barrera frente a agua y vapor según juntas y sellados.
- Elevada estanqueidad al aire.
- Resistencia de las caras a intemperie y ambientes agresivos según recubrimiento.
- Rapidez de instalación, reparación o sustitución.
- Producción industrial repetible y mantenimiento contenido.
- Posibilidad de soluciones con lana mineral para exigencias específicas frente al fuego.
Limitaciones que también deben considerarse
- Los núcleos de espuma rígida son combustibles; el comportamiento frente al fuego depende del panel completo.
- Puede producirse deformación diferencial cuando una cara se calienta intensamente, por ejemplo por radiación solar.
- Los núcleos de espuma pueden presentar deformación dependiente del tiempo bajo carga.
- La capacidad térmica de los cerramientos ligeros es baja frente a soluciones masivas.
- El aislamiento acústico de un panel ligero tiene límites propios de las construcciones de baja masa.
Paneles de fachada, cubierta y frigoríficos
El principio resistente es común, pero la geometría de las caras, las juntas y las fijaciones se adapta a la función de cada cerramiento.

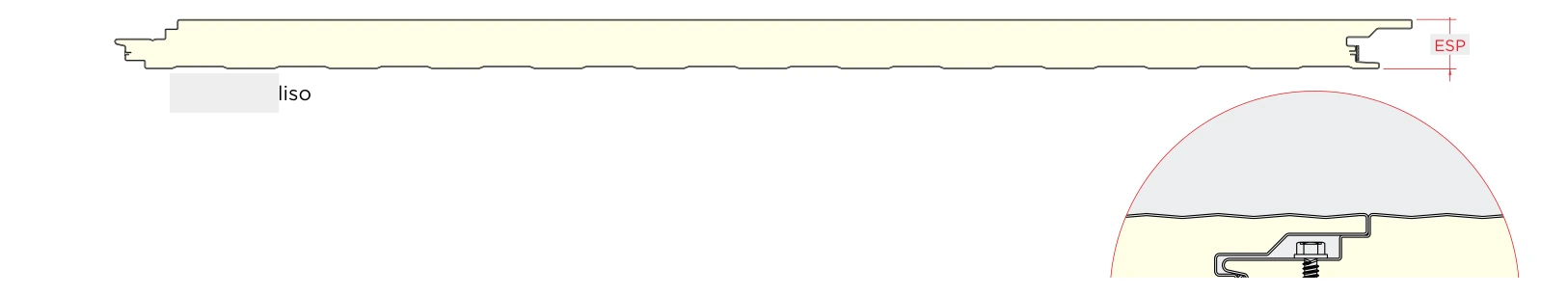

Paneles de fachada
Las caras metálicas suelen tener entre 0,4 y 0,7 mm de espesor. Llevan nervados ligeros, estriados o micronervados que les dan rigidez, controlan la planitud y crean efectos arquitectónicos.
- Las juntas de espiga y ranura o equivalentes buscan conexiones estrechas entre paneles.
- Los bordes pueden plegarse hacia el núcleo para limitar el puente térmico entre caras.
- Un sellante comprimido en la junta puede contribuir a la estanqueidad al agua y al aire.

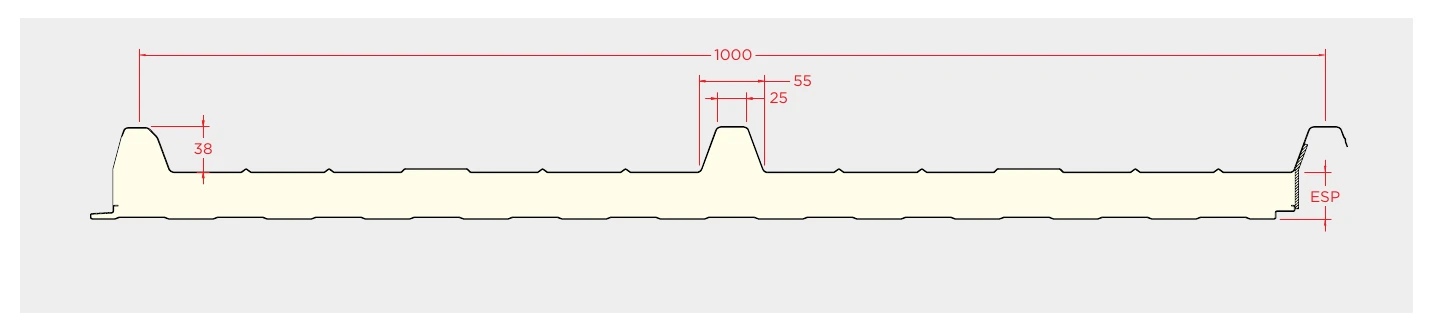

Paneles de cubierta
La geometría cambia porque durante montaje y mantenimiento pueden existir cargas de personas y, en servicio, acciones de nieve y lluvia. Por ello la cara exterior suele estar más perfilada y puede emplear espesores de chapa superiores a los de fachada.
- Fijación mediante tornillos autoperforantes o autorroscantes según el sistema.
- Se fija por la cresta de la greca con tornillo autotaladrante y arandela de estanqueidad; en algunos sistemas, por la zona baja con arandela sellante.
- Las juntas auto-cerrantes con geometría oblicua facilitan montaje y protección frente a humedad.

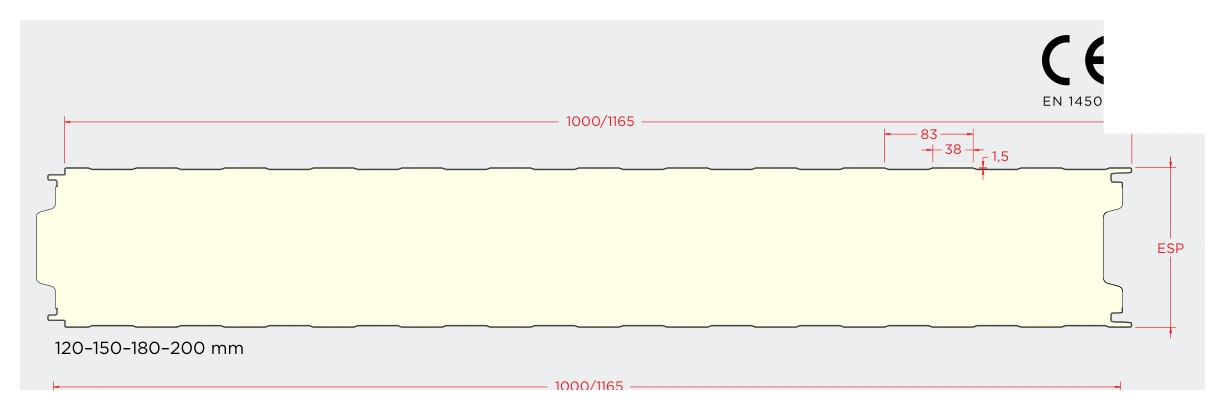

Paneles frigoríficos
En cámaras y almacenes fríos el espesor del aislamiento y la continuidad de las juntas son especialmente críticos. Las uniones deben limitar entrada de aire y vapor y evitar puentes térmicos.
- Selección de espesor según temperatura y diseño térmico.
- Juntas con especial atención a aire, vapor y agua.
- En el montaje se colocan sellantes preformados en las juntas.
Requisitos funcionales del sistema
La especificación correcta es un equilibrio entre seguridad, prestación, durabilidad, estética, construcción y coste. No existe una única configuración que maximice todas las propiedades simultáneamente.
Seguridad
- Estabilidad durante fabricación.
- Transporte y montaje.
- Uso en servicio.
- Comportamiento frente al fuego adecuado.
Prestación
- Resistencia a agua, nieve, aire y polvo.
- Aislamiento térmico.
- Control de condensación.
- Comportamiento acústico.
Durabilidad
- Resistencia a intemperie.
- Ambientes corrosivos.
- Estabilidad del aislamiento.
- Durabilidad de la adhesión.
Estética
- Tolerancias geométricas.
- Planitud y perfilado.
- Uniformidad y variación de color.
Construcción
- Sección adecuada al material.
- Juntas rápidas y repetibles.
- Conexiones seguras al soporte.
- Transporte y manipulación viables.
Protección frente al calor, humedad y filtraciones
El aislamiento térmico es una parte esencial del diseño de edificios residenciales, industriales, públicos y frigoríficos. En un cerramiento real no basta con el valor del núcleo: también influyen infiltraciones, juntas, puentes térmicos y continuidad de la envolvente.
Las caras metálicas y unas juntas bien selladas consiguen una envolvente muy estanca al aire y al agua.
Cuando se instalan correctamente, los paneles pueden ayudar a reducir filtraciones, mejorar el confort y disminuir las pérdidas de energía tanto en verano como en invierno. Esa misma estanqueidad obliga a proyectar correctamente la ventilación: un edificio muy estanco necesita renovación de aire controlada para salubridad, seguridad y control higrotérmico, especialmente en climas húmedos.
Espesor equivalente de aislamiento según el material
| Material | Espesor equivalente (orientativo) |
|---|---|
| Espuma de poliuretano | 5 cm |
| Poliestireno | 7,5 cm |
| Lana mineral | 9 cm |
| Corcho | 10 cm |
| Conglomerado / tablero | 13 cm |
| Madera en tablas | 28 cm |
| Bloque de cemento | 76 cm |
| Bloque de ladrillo | 173 cm |
Agentes atmosféricos y corrosión
La protección frente a intemperie y corrosión condiciona la vida útil y el mantenimiento. La combinación de recubrimiento metálico, pretratamiento y pintura orgánica debe ser compatible con el ambiente interior y exterior.
Con el recubrimiento adecuado al ambiente, las caras metálicas duran décadas. La vida útil real depende del ambiente (rural, urbano, marino, ganadero) y del mantenimiento.
En ambientes marinos o de elevada concentración salina el riesgo aumenta y la selección del recubrimiento debe ser más exigente. Lo mismo sucede en instalaciones agropecuarias, industriales o con agentes químicos específicos.
Las buenas prácticas de corte, retirada de virutas, reparación de daños y compatibilidad entre metales son decisivas para no comprometer el sistema de protección.
Comportamiento frente al fuego
PUR / PIR
Espumas rígidas
Son materiales orgánicos combustibles y pueden arder cuando se exponen a una llama. Sin embargo, el comportamiento del panel completo varía significativamente con formulación, junta, caras y configuración.
LANA MINERAL
Núcleo mineral
Se utiliza con frecuencia cuando el proyecto prioriza determinadas prestaciones frente al fuego. Deben considerarse también peso, espesor, aislamiento térmico, acústica y coste.
CLASIFICACIÓN
No confundir conceptos
Reacción al fuego y resistencia al fuego son prestaciones distintas. La clasificación debe tomarse de la documentación del sistema ensayado y dentro de su campo de aplicación.
Aislamiento y absorción acústica
Los paneles sandwich se utilizan en fábricas y talleres donde el ruido puede ser elevado. Una cara metálica lisa y dura refleja gran parte de la energía sonora; por eso una envolvente convencional puede ofrecer aislamiento entre espacios pero poca absorción dentro del recinto.

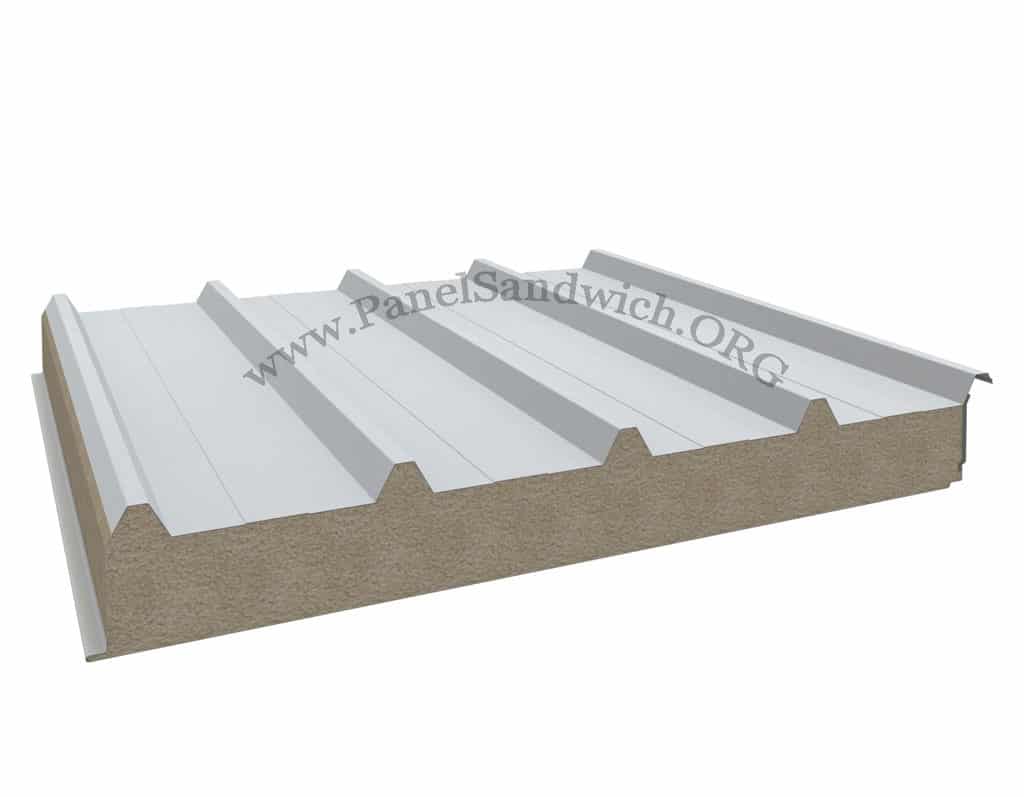

Para mejorar el ambiente acústico se emplean materiales fonoabsorbentes en paredes o techos. Los paneles con núcleo de lana mineral y una cara perforada pueden combinar absorción y reducción de transmisión sonora, por ejemplo en particiones donde no sea necesaria una barrera de vapor continua o en cerramientos de maquinaria.
Reducir el nivel reverberante dentro de una fábrica también ayuda a cumplir los límites de ruido exterior.
Aislamiento acústico
Describe la reducción de transmisión de sonido entre dos espacios. Depende de masa, rigidez, núcleo, juntas, huecos y transmisiones indirectas.
Absorción acústica
Describe cuánto sonido se absorbe dentro del recinto en lugar de reflejarse. Una cara perforada y un núcleo absorbente pueden mejorar esta función.
Ahorro de energía, reciclaje e impacto ambiental
El panel sándwich reduce el impacto ambiental de tres formas: aislamiento térmico durante la vida del edificio, durabilidad del cerramiento y recuperación de materiales al final de su vida útil. Además, su bajo peso ahorra material y transporte frente a soluciones más pesadas.
El acero y el aluminio se pueden reciclar una y otra vez, y la espuma puede recuperarse o valorizarse al final de la vida del panel. Para una evaluación ambiental, pide la declaración ambiental de producto (EPD).
Guías técnicas específicas
Amplía cada tema en estas nueve guías técnicas:
Preguntas frecuentes
Es un elemento compuesto formado por dos caras relativamente finas y resistentes separadas por un núcleo ligero. El conjunto trabaja como una unidad y combina función mecánica, protección y aislamiento.
Cambian geometría, cargas, juntas y nivel de estanqueidad. Cubierta debe resolver pendiente y acciones sobre el techo; fachada prioriza cerramiento vertical; frigorífico exige especial continuidad térmica y control de aire y vapor.
No. Tienen diferencias térmicas, de peso, acústica y comportamiento frente al fuego. La comparación debe hacerse con datos declarados del panel completo y no solo con el nombre del núcleo.
No. También aportan capacidad mecánica, rigidez superficial, protección del núcleo y parte de la estanqueidad y durabilidad del sistema.
Sí. La reducción de infiltraciones no elimina la necesidad de renovación de aire. La ventilación debe estar prevista por el proyecto para salubridad y control de humedad.
No. Para calcular usa la ficha técnica, la DoP y las tablas de carga del modelo concreto. Pídenoslas.
